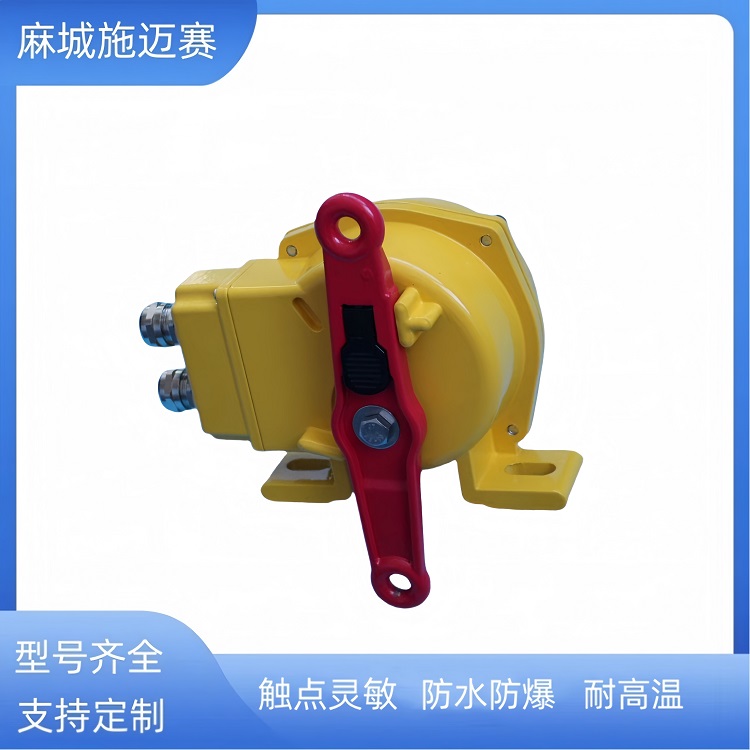

拉绳开关XDL-AZ\5A\AC220V\自动复位\IP66输送机拉绳开关

　　拉绳开关XDL-AZ\5A\AC220V\自动复位\IP66输送机拉绳开关在现代工业量产的宏大版图中，带式输送机如同流淌着物料血液的动脉，穿梭于矿山、电厂、水泥厂、钢厂等各个量产场景。它们昼夜不停地运转，将煤炭、矿石、水泥等原材料源源不断地输送到各个量产环节，支撑着工业体系的高效运行。然而，在这看似平稳的运转背后，却潜藏着诸多安全隐患。物料卡堵、输送带跑偏、设备故障突发……任何一个意外状况的出现，都可能引发连锁反应，轻则导致设备损坏、量产停滞，重则造成人员伤亡、财产损失。据工业安全统计数据显示，在带式输送机引发的安全事故中，约有30%是由于未能及时停机导致事故扩大。如何在紧急状况下迅速、可靠地让输送机停止运转，成为工业安全领域亟待解决的关键问题。拉绳开关，正是在这样的背景下应运而生的“安全卫士”。它如同潜伏在输送机旁的哨兵，时刻警惕着量产线上的异常状况。当事故或紧急情况发生时，现场工作人员只需在沿线任意位置拉动钢丝绳，就能触发开关，迅速切断输送机的控制电路，让设备停止运行，从而有效遏制事故的蔓延，保护设备与人员的安全。而拉绳开关XDL-AZ/5A/AC220V/自动复位/IP66， 凭借其很好的性能与可靠的品质，成为众多工业企业的选择。

　　拉绳开关XDL-AZ的核心构造与工作原理

　　精密构造铸就可靠性能

　　拉绳开关XDL-AZ的每一个部件都经过精心设计与严格选材，共同构成了一个稳定、高效的安全保护系统。从外部的机壳到内部的微动开关，从拉杆的设计到凸轮的结构，每一处细节都彰显着工业制造的匠心。

　　坚固耐用的机壳：采用铸铝铸造而成的机壳，不仅重量轻盈，便于安装与维护，更具备高强度的抗冲击能力。铸铝材质的天然特性，赋予了机壳出色的防尘、防震、防腐性能，能够在高粉尘、强震动、腐蚀性强的工业环境中长期稳定运行。表面经过特殊工艺处理的机壳，如同给开关穿上了一层坚固的铠甲，有效抵御外界恶劣环境的侵蚀。

　　灵活很准的拉杆与转臂：拉杆与转臂是拉绳开关与外界交互的关键部件。当工作人员拉动钢丝绳时，钢丝绳系在转臂的拉环孔上，带动转臂旋转，进而触发内部的机械结构。XDL-AZ的拉杆与转臂采用高强度合金钢材质，经过精密加工，确保在频繁的拉动与复位过程中不易变形、断裂，始终保持灵活的转动性能。

　　智能高效的凸轮与微动开关：内部的凸轮结构是拉绳开关的“大脑”，它如同一个精密的机械指挥官，控制着开关的动作逻辑。当转臂带动凸轮转动时，凸轮会很准地触发微动开关。XDL-AZ配备的微动开关，具有高灵敏度与高可靠性，能够在瞬间响应凸轮的动作，迅速切断或接通电路。微动开关的触点采用银合金材料，具备出色的导电性与抗电弧能力，确保在大电流工况下也能稳定工作，有效延长开关的使用寿命。

　　自动复位的扭力弹簧：作为自动复位型拉绳开关，XDL-AZ的核心优势在于其自动复位功能。这一功能的实现，得益于内部精心设计的扭力弹簧。当拉动钢丝绳触发开关动作后，扭力弹簧会储存一定的弹性势能。一旦松开钢丝绳，扭力弹簧便会释放势能，带动凸轮与转臂自动回到初始位置，为下一次触发做好准备。这种自动复位设计，不仅省去了人工复位的繁琐操作，更确保了开关在紧急状况解除后能够迅速恢复待命状态，提高了量产效率。

　　拉绳开关XDL-AZ\5A\AC220V\自动复位\IP66输送机拉绳开关的工作原理看似复杂，实则遵循着简洁明了的机械逻辑。当胶带运输现场发生紧急事故时，现场工作人员在沿线任意位置拉动系在转臂拉环孔上的钢丝绳。钢丝绳的拉力带动转臂旋转，转臂通过传动轴将动力传递给内部的凸轮结构。凸轮在转臂的带动下发生位移，很准地触碰到微动开关的触发点。

　　微动开关在接收到凸轮的触发信号后，迅速动作，将原本闭合的常闭触点断开，切断输送机的控制电路。同时，常开触点闭合，可触发警报装置，发出声光警报，提醒现场工作人员及时处理事故。当紧急状况解除，工作人员松开钢丝绳后，内部的扭力弹簧释放弹性势能，带动凸轮与转臂自动复位，微动开关也随之恢复到初始状态，输送机的控制电路重新接通，等待下一次启动指令。

　　这种“触发-动作-复位”的工作流程，如同一个精密的循环系统，确保了拉绳开关在紧急状况下能够迅速响应，在危险解除后能够快速恢复，为工业量产的安全运行提供了坚实保障。

　　拉绳开关XDL-AZ在电气性能方面表现出色，能够适配多种工业用电环境，满足不同输送机的控制需求。

　　宽电压兼容：额定电压为AC220V，同时具备24～380V AC/DC的宽电压兼容能力。这意味着无论是在民用电压等级的小型输送机上，还是在工业高压等级的大型输送系统中，XDL-AZ都能稳定运行。这种宽电压设计，大大增强了开关的通用性，降低了企业在设备选型与配置上的难度。

　　大电流承载能力：额定电流为5A，能够轻松应对大多数输送机控制电路的电流需求。在实际应用中，即使输送机的控制电路出现瞬间电流波动，XDL-AZ也能凭借其出色的电流承载能力，保持稳定的工作状态，不会因电流过载而损坏。

　　多触点配置：配备2个常开触点与2个常闭触点，为工业控制系统提供了丰富的信号输出选择。常闭触点用于切断输送机的控制电路，实现紧急停机；常开触点则可连接警报装置、指示灯等设备，在触发开关的同时发出警报信号，提醒工作人员及时处理。这种多触点配置，使得XDL-AZ不仅能够实现简单的停机功能，还能与工业自动化控制系统深度融合，实现更复杂的安全控制逻辑。

　　工业量产环境往往充满挑战，高粉尘、强震动、潮湿、腐蚀等因素时刻威胁着电气设备的稳定运行。拉绳开关XDL-AZ凭借其很好的防护性能，能够在这些恶劣环境中“安营扎寨”，始终保持可靠的工作状态。

　　IP66高防护等级：防护等级达到IP66，这是工业电气设备中的较高防护。其中，“IP”后的一位数字“6”表示完全防止外物及灰尘侵入，即使在高粉尘的矿山、水泥厂等环境中，灰尘也无法进入开关内部，确保内部电路与机械结构不受粉尘侵蚀；第二位数字“6”表示防止大浪侵入，在面对暴雨、喷淋等潮湿环境时，开关也能保持内部干燥，不会因进水而短路损坏。

　　宽温度适应范围：能够在-30℃至+60℃的环境温度下稳定工作。在北方寒冷的冬季，当室外温度降至零下几十摄氏度时，XDL-AZ的内部机械结构与电气元件依然能够保持良好的性能，不会因低温而出现卡顿、失灵等问题；在南方炎热的夏季，即使环境温度高达60℃，开关也能正常运行，不会因高温而导致元件老化、性能下降。

　　出色的抗震动与抗冲击能力：机壳采用铸铝材质，内部机械结构经过加固设计，使得XDL-AZ具备出色的抗震动与抗冲击能力。在输送机运行过程中，不可避免会产生震动，而在一些矿山爆破、设备碰撞等场景中，还会产生强烈的冲击。XDL-AZ能够在这些震动与冲击环境中保持稳定，不会出现误触发或损坏的情况，确保安全保护功能的持续有效。

　　在工业量产中，设备的使用寿命直接关系到企业的量产成本与量产效率。拉绳开关XDL-AZ在机械性能方面表现很好，能够承受频繁的触发与复位操作，长期保持稳定的工作状态。

　　高可靠性操作次数：可靠性超过10^6次，意味着XDL-AZ能够承受超过一百万次的触发与复位操作。 这种高可靠性的设计，大大降低了企业的设备维护与更换成本，减少了因设备故障导致的量产停滞。

　　适度的动作力：动作力为10kg，既确保了工作人员在紧急状况下能够轻松拉动钢丝绳触发开关，又避免了因动作力过小而导致的误触发。在实际操作中，工作人员只需用适中的力量拉动钢丝绳，就能可靠地触发开关动作，无需花费过多的力气，同时也有效防止了因风吹、物料碰撞等外界因素导致的误触发，确保开关动作的准确性与可靠性。

　　拉绳开关XDL-AZ\5A\AC220V\自动复位\IP66输送机拉绳开关

　　拉绳开关XDL-AZ的安装位置与布局，直接关系到其安全保护功能的有效发挥。在安装前，需要进行科学合理的规划，确保开关能够覆盖输送机的整个沿线区域，方便工作人员在任意位置触发。

　　安装位置选择：应将开关安装在输送机两侧具有检修通道的机架上，且位置要低于胶带水平位置，以方便工作人员操作。同时，要确保安装位置远离输送机的运动部件，避免在开关动作过程中与输送机发生碰撞，影响开关的正常工作。

　　开关间距设置：两只开关之间的间隔距离应小于40米，在有坡度的输送机段，应适当缩短开关间距，确保在输送机的任意位置拉动钢丝绳都能可靠触发开关。对于长距离的输送机，需要按照一定的间距均匀布置多个拉绳开关，形成一个连续的安全保护网络。

　　钢丝绳布置：采用直径为Φ4mm的覆塑钢丝绳连接各个开关，钢丝绳要平行于胶带机沿线布置。为了减少钢丝绳自重对开关启动的影响，每隔3—4米左右应安装一个吊环，用于支撑钢丝绳，减少其挠度。钢丝绳的两端要系在开关转臂的拉环孔上，并确保松紧适度，既不能过松导致无法触发开关，也不能过紧增加工作人员的拉动难度。

　　详细规范的安装步骤

　　安装板制作与固定：首先，根据开关的安装尺寸，自制一个安装板。安装板应采用厚度不小于8mm的钢板制作，确保其具备足够的强度。用M12×30的螺栓将开关固定在安装板上，然后将安装板随同开关一起固定在输送机两侧的机架上。固定时，要确保安装板与机架之间连接牢固，无松动现象。

　　钢丝绳连接与张紧：将覆塑钢丝绳的一端系在一个开关转臂的拉环孔上，然后沿着输送机沿线穿过各个吊环，将另一端系在一个开关转臂的拉环孔上。在连接过程中，要确保钢丝绳无打结、缠绕现象。连接完成后，使用紧线器将钢丝绳张紧，确保钢丝绳的松紧度适中。张紧后，要检查钢丝绳在各个吊环中的位置，确保其能够自由滑动，不会出现卡滞现象。

　　接线操作：打开开关的后盖，可见内部的接线栓。如果开关带有引出电缆，可直接将引出电缆与输送机的控制电路和警报装置连接；如果没有引出电缆，则需要使用合适的电缆与接线栓连接。接线时，要使用万用表检验出常开、常闭触点，确保接线正确。接好线后，要用防水胶带将接线部位进行绝缘处理，并套好绝缘护套，防止水分与灰尘进入，影响开关的电气性能。

　　 安装完成后，需要对拉绳开关XDL-AZ进行严谨细致的调试与检查，确保其能够正常工作。

　　触发测试：在输送机沿线的不同位置拉动钢丝绳，观察开关是否能够可靠触发，输送机是否能够迅速停止运行。同时，检查警报装置是否能够正常发出声光警报。在测试过程中，要多次在不同位置进行触发操作，确保开关在整个沿线区域都能有效触发。

　　自动复位测试：松开钢丝绳后，观察开关是否能够自动复位到初始位置。复位后，检查微动开关的触点是否恢复到初始状态，输送机的控制电路是否能够正常接通。多次进行触发与复位操作，确保自动复位功能稳定可靠。

　　电气性能检查：使用万用表测量开关的常开、常闭触点在触发与复位状态下的通断情况，确保触点接触良好，无接触不良或短路现象。同时，测量开关的绝缘电阻，确保其绝缘性能符合要求，防止出现漏电事故。

　　拉绳开关XDL-AZ的维护与保养策略

　　（一）日常巡检与清洁

　　外观检查：定期对拉绳开关XDL-AZ的外观进行检查，查看机壳是否有变形、裂纹、腐蚀等现象，钢丝绳是否有磨损、断丝、松动等情况。如果发现机壳损坏或钢丝绳磨损严重，应及时更换，确保开关的防护性能与触发可靠性。

　　清洁保养：由于工业环境中粉尘较多，开关表面与内部容易积累灰尘。定期使用干净的抹布或压缩空气对开关进行清洁，去除表面的灰尘与杂物。对于内部的微动开关、凸轮等部件，可在技术人员的指导下进行清洁，确保其动作灵活可靠。

　　（二）定期测试与校准

　　触发与复位测试：每月至少进行一次触发与复位测试，拉动钢丝绳触发开关，观察开关的动作是否灵敏，自动复位是否可靠。测试过程中，要检查输送机的停机与启动是否正常，警报装置是否能够准确发出信号。如果发现开关动作不灵敏或复位不可靠，应及时进行调试与维修。

　　电气性能校准：每季度使用万用表对开关的常开、常闭触点进行通断测试，测量触点的接触电阻，确保触点接触良好。同时，测量开关的绝缘电阻，确保其绝缘性能符合要求。如果发现电气性能异常，应及时更换微动开关或进行电路维修。

　　（三）易损件更换与故障维修

　　易损件更换：拉绳开关XDL-AZ的易损件主要包括钢丝绳、微动开关、扭力弹簧等。根据开关的使用频率与工作环境，定期检查易损件的磨损情况，及时更换磨损严重的易损件。在更换易损件时，要选择与原型号相同的配件，确保开关的性能与可靠性。

　　故障维修：当开关出现故障时，要及时进行维修。常见的故障包括开关不触发、自动复位失灵、电气触点接触不良等。对于简单的故障，可由企业的维修人员进行排查与维修；对于复杂的故障，应联系技术人员或量产厂家进行维修，确保故障得到彻底解决，开关恢复正常工作。

　　拉绳开关XDL-AZ的未来发展趋势

　　（一）智能化升级

　　随着工业4.0与智能制造的发展，拉绳开关XDL-AZ也将朝着智能化方向升级。未来的拉绳开关将集成更多的传感器与智能芯片，能够实时监测开关的工作状态、钢丝绳的张力、环境温度等参数，并将这些数据通过工业互联网传输到远程监控平台。工作人员可以通过远程监控平台实时了解开关的运行情况，提前发现潜在的故障隐患，实现预防性维护。

　　同时，智能化拉绳开关还将具备自诊断与自修复功能，当开关出现轻微故障时，能够自动进行诊断与修复，无需人工干预，大大提高了开关的可靠性与维护效率。例如，当开关的触点出现轻微接触不良时，智能芯片能够自动调整触点的压力，恢复触点的接触性能；当钢丝绳的张力异常时，开关能够自动调整张紧装置，确保钢丝绳的张力适中。

　　（二）与工业自动化系统深度融合

　　在未来的工业量产中，拉绳开关XDL-AZ将与工业自动化控制系统实现更深度的融合。开关不仅能够实现简单的紧急停机功能，还能与输送机的变频控制系统、物料检测系统等进行联动，实现更复杂的安全控制逻辑。

　　例如，当拉绳开关触发时，不仅能够切断输送机的控制电路，还能同时触发变频控制系统，让输送机逐渐减速停机，避免因突然停机导致的物料堆积与设备损坏；当物料检测系统检测到输送带出现物料卡堵时，能够自动触发拉绳开关，实现自动停机，进一步提高量产过程的安全性与自动化水平。

　　（三）绿色环保与节能设计

　　随着环保意识的不断提高，拉绳开关XDL-AZ也将朝着绿色环保与节能的方向发展。未来的开关将采用更环保的材料与制造工艺，减少对环境的污染。同时，通过优化内部的机械结构与电气设计，降低开关的能耗，提高能源利用效率。

　　例如，采用低功耗的微动开关与智能芯片，减少开关在待机状态下的能耗；优化扭力弹簧的设计，提高弹簧的弹性效率，减少能量损失。这些绿色环保与节能设计，不仅符合国家的环保政策，还能为企业降低能源成本，实现可持续发展。

　　拉绳开关XDL-AZ/5A/AC220V/自动复位/IP66，作为工业量产线上的安全卫士，以其很好的性能、可靠的品质与广泛的适用性，成为带式输送机安全保护领域的标杆产品。它从诞生之日起，就肩负着守护工业动脉安全的使命，在矿山、电厂、水泥厂、钢厂等各个行业中默默奉献，有效遏制了事故的蔓延，保护了设备与人员的安全。在工业量产不断发展的今天，安全始终是企业发展的生命线。拉绳开关XDL-AZ将继续发挥其重要作用，为工业量产的安全运行保驾护航。同时，随着科技的不断进步，拉绳开关也将不断升级与创新，朝着智能化、自动化、绿色环保的方向发展，为工业安全领域带来更多的惊喜与突破。我们有理由相信，在未来的工业量产中，拉绳开关XDL-AZ将继续书写安全守护的传奇，成为工业量产中不可或缺的重要组成部分。
