| 型号 |
TYE-KH-PF-T |
开关数 |
单极 |
| 额定电压 |
220V |
额定电流 |
2 |
| 面板材质 |
不锈钢 |
适用范围 |
用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域 |
| 开关次数 |
500000 |
电寿命 |
100000 |
| 加工定制 |
是 |
检测距离 |
20 |
| 物料编号 |
SMS /45 |
外形尺寸 |
46.5*30 |
| 厂家 |
麻城施迈赛 |
|

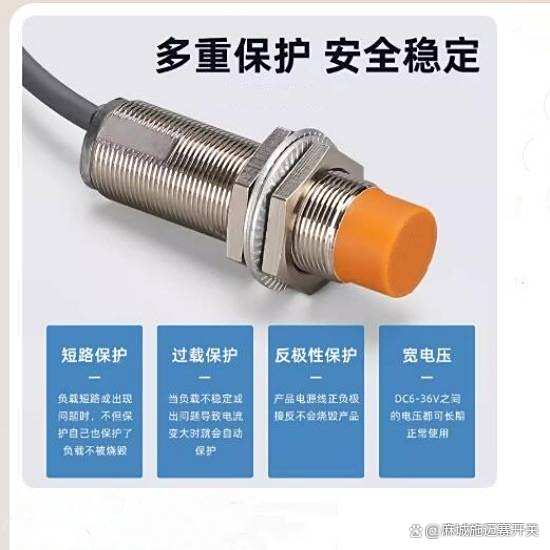

接近开关TYE-KH-PF-T接近感应开关是一款非常典型的圆柱形（螺纹型）电感式接近开关，在工业自动化领域，接近开关作为非接触式传感器，凭借其高可靠性、长寿命和快速响应特性，成为现代量产线不可或缺的核心组件。其中，**TYE-KH-PF-T系列接近感应开关**以其独特的技术优势和广泛的应用场景，在市场上占据重要地位。本文将深入剖析该产品的技术原理、核心参数、选型要点及典型应用案例，为工程师和采购人员提供全面的参考指南。
产品的突出特性包括：
1. **环境适应性**：IP67防护等级可抵御油污、粉尘和短时浸泡，工作温度范围覆盖-25℃至+70℃，满足冶金、化工等严苛工况需求。
2. **检测精度**：采用高频振荡电路设计，检测距离可达15mm（铁质材料），重复定位精度±0.1mm，响应时间<1ms，特别适合高速流水线应用。
3. **电气性能**：支持10-30V DC宽电压输入，NPN/PNP双输出配置可选，兼容PLC、变频器等主流控制设备。
型号解析（以常见规范推断）
通常，这种命名方式包含了品牌、系列、尺寸、感应距离、输出方式等信息。我们可以拆解来看：
KH： 通常表示外壳形状和螺纹规格。“K” 常代表 圆柱形螺纹，“H” 可能指M18螺纹。所以“KH”很可能就是 M18x1 的螺纹。
P： 通常代表 感应距离（检测距离）。例如，P可能代表 4mm 或 5mm 的检测距离。具体需要查对应品牌的手册。
F： 通常代表 输出方式。F常见为 PNP 常开（NO） 输出。也有可能是NPN（常开或常闭），但F在国内品牌中常用作PNP。
T： 可能代表 电缆引出线 方式（与之对应的是接插件式）。也可能代表其他特性，如温度范围等。
一个 M18螺纹，检测距离约4-5mm，PNP常开（NO）输出，电缆引出式的电感式接近开关。
核心特点与工作原理
类型： 电感式。只能检测金属物体（对铁质金属感应距离最远，不锈钢等会衰减）。
检测原理： 内部线圈产生高频电磁场。当金属物体进入该磁场时，物体内部产生涡流，导致线圈能量损耗或振荡频率变化，从而触发开关状态改变。
输出形式： 根据“F”的推断，很可能是 PNP三线制。
PNP型： 输出信号为高电平（+V）。当检测到物体时，信号线输出正电压。
常开（NO）： 无检测物时，输出线断开（无信号）；检测到物体时，输出线导通（输出信号）。
电源： 通常为直流 10-30V DC。
防护等级： 通常为 IP67，可防尘、防短时浸泡，适用于工业环境。
接近开关TYE-KH-PF-T接近感应开关是种高频振荡型，可以用以检测各种金属体，灵敏度高，频率响应快，重复定位精度高，瞬变过程短，输出功率大,急电特性好，工作稳定可靠，使用寿命长等优点。
产品性能和特点
1、能检测各种金属物体，铜，铁
2、具有浪涌保护功能
3、外壳材料：不锈钢
4、防护等级IP67
5、使用进口芯片量产制造
6、小巧耐用，快速
7、检测距离，可靠，稳定
8、 全金属封装、耐高温、高防护等级、防碰撞、防腐蚀、耐酸碱。
红色LED显示可以检查传感器的状态。
经济并且简单的操作。
运用广泛，可替换小型开关和限位开关。
工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业量产自动流水线及微机信号，数控装置等应用。
典型应用场景深度剖析
1. 智能仓储物流系统 在AGV导航定位中，TYE-KH-PF-T被密集部署于货架边缘与输送带接口处。其抗射频干扰特性可有效避免与RFID设备的信号冲突，某头部物流企业实测数据显示，采用该开关后分拣错误率下降62%。
2. 汽车焊接量产线 白车身焊装过程中，开关用于机器人焊枪的到位检测。得益于其≤0.5ms的响应速度，可捕捉每秒12次的高速焊接节拍。某德系车企的实践表明，相比光电开关，该系列产品在火花飞溅环境下的故障率降低90%。
3. 食品包装机械 在枕式包装机的薄膜纠偏系统中，非接触式检测完美规避了传统微动开关的卫生隐患。特别设计的食品级304不锈钢外壳通过FDA，可直接接触包装材料。
接近开关TYE-KH-PF-T接近感应开关
典型接线方式（以PNP常开三线制为例）
这种开关有三根线，用颜色区分：
棕色（Brown）： 接电源正极（+V，如24V）
蓝色（Blue）： 接电源负极（0V，GND）
黑色（Black）： 信号输出线（负载接在此线和电源负极之间）
主要应用场景
这种M18尺寸的接近开关在工业自动化中应用极广：
位置检测： 检测气缸活塞位置（通过气缸附带的磁环或金属片）。
计数： 检测传送带上的金属零件数量。
限位： 作为机械设备的行程限位开关。
安全控制： 检测门、盖板是否关闭到位。
转速监测： 配合齿轮或开孔金属盘测量转速。
使用注意事项
确认型号： 信息来源是产品的说明书或数据手册。请务必根据实物上的标签和随附文档确认其电气参数（电压、电流、输出类型）。
安装： 注意保证足够的径向和轴向间隙，避免被检测物以外的金属（如安装支架）干扰，导致误动作。
感应距离： 标称距离是在条件下（如检测低碳钢）测得的。实际使用中，对不同金属、安装环境会影响有效距离。
负载匹配： 确保其输出电流能力（通常100-300mA）能满足后端负载（如PLC输入、继电器、指示灯）的要求。
请不要用在日光下或水溅的地方，本产品尽量避免用在户外。
请不要将接近开关的电线靠近电力线、高压线，为防止误动作和破损，请单独设置金属配管进行配线。
请不要过分的拉扯电线。
请不要使接近开关受强烈冲击
请不要将接近开关用在有化学溶剂的环境，比如：强碱、强酸
请不要过分的用力紧固，紧固时请加用垫圈
关于接近开关维护保养：
为了使接近开关长期稳定工作，和一般的控制机器一样，请进行下列定期检查
1.检测物体及接近开关的安装位置有无偏移、松动、变形等
2.配线接连部位有无松动、接触不良、断线
3.有无附粘金属粉尘等堆积物
4.使用温度条件、周围环境条件等有无异常
5.检测距离有无异常
·接近开关选用注意事项在一般的工业量产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关， 在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对被测对象几乎无任何影。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。无论选用哪种接近开关，都应注意对工作电压、负载电流、响应频率、检测距离等各项指标的要求。
