　　拉线开关的选型与安装

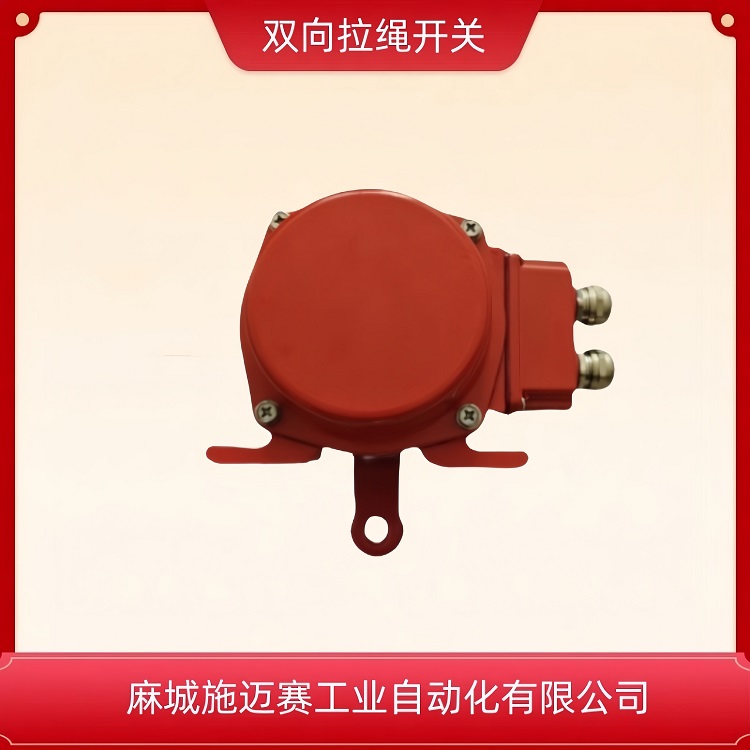

　　拉绳开关主要是带式输送机在紧急情况下停机的一种保护装置，在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。在开关设置安装时拉绳开关固定安装在带式输送机两侧支架上，其中要注意保持间隔（约40m），彼此两侧之间系上拉绳。在带式输送机发生意外情况或紧急事故时，设备操作人员可以在带式输送机沿线拉动拉绳，使拉绳开关控制带式输送机，实现紧急停机。

　　拉线开关选型原则

　　①要根据拉绳开关不同的应用设备，尽量选择动作灵敏度（操动力）符合设备操作的拉绳开关。一般来说，动作拉力一般在100～400N的拉绳开关产品比较符合常规带式输送机的使用要求。

　　②要选择带就地动作状态指示的拉绳开关产品。在实际的设备使用过程中，需要拉绳开关显示出动作状态，比较先进的开关还带有声光显示。显示明显的开关在设备维修、检查时比较方便，节约时间，减少维护成本。

　　③要根据现场设备实际运行情况和运行条件，选择那些可以实现自动复位或手动复位的开关产品。如果设备在工作运行时现场的操作人员较少，而且皮带传输距离较长，应该选择那些能够自动复位的开关。在选择自动复位的开关设备时，尽可能选择那些具有动作捕捉记录的开关设备，这样在设备运行发生故障或突发情况时，可以为维修技术人员分析故障原因提供详细的现场资料。

　　安装调整

　　本产品一般安装在胶带运输机沿线两线机架上。

　　1．将拉绳开关固定在支架上。

　　2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

　　3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

　　安装说明

　　1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

　　2、拉绳开关每隔30米安装1台，其位置应低于皮带及便于现场工作人员使用。

　　3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

　　4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

　　配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售

　　安装方法及注意事项

　　①根据产品特性选择合理的安装间距、配置粗细合理的钢丝绳，钢丝绳的托架要求尽量光滑、托架间距不宜太长（托架间距一般应选择在2～3m）。部分厂家声称其产品安装间距可达100m甚至更长，但实际工程中应尽量控制在50m之内，避免过长的拉绳由于自重过重、阻力过大，影响操作、影响开关的复位。拉绳并非越粗越好（一般钢丝拉绳的直径不必也不宜超过5mm），应该与开关动作操动力大小匹配，事实上过粗过重的钢丝拉绳会造成开关处于半动作状态，不但容易误动、而且容易造成开关机构元件劳损。

　　②要根据设备开关产品的相关技术要求，合理调整动作灵敏度。在调节操动力的大小时，需要对现场环境条件加以综合考虑，尤其是设备震动、户外风吹等外界因素，此外还要注意皮带倾斜坡度、开关的安装间距、拉绳重量等因素对操动力的影响。

　　③开关的钢丝拉绳不要过紧，如果拉绳过紧就会造成轻微触碰引起的开关误动。同时安装时还要考虑工作环境温度对拉绳的影响。一般在实际使用时应当保持拉绳松紧度适宜，在侧向拉开15～25cm的距离时能够使拉绳开关启动就可以。

　　④要在皮带机的双侧安装拉绳开关。这种安装方式可以大限度保证紧急操作的便利性，也能够提高设备运行的安全性。

　　⑤要选择合适的安装高度。高度的选择要根据现场的实际作业情况，考虑操作控制人员的便利使用，能够实现快速反应控制就行。

　　⑥接线方式要恰当合理，尽量减少线缆的不合理使用，提高连接效率，保证开关的连接质量。在复杂的接口接线时，要采用简洁的串联接线方式，保证开关口的有效连接。
