双向拉绳开关SYLHS-D-II-JD拉线灵敏

　　双向拉绳开关SYLHS-D-II-JD拉线灵敏外壳采用高压不锈钢，强度高整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀是一种胶带运输机现场紧急事故停机的保护装置， 行业JB/T10960主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件。

　　拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障、保护设备的目的。

　　拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。

　　主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

　　智能拉绳开关LED指示灯闪烁，便于发现。用于带式输送机紧急事故而紧急停机。拉绳开关|带闪烁灯是带式输送机的重要保护设备，本产品是我公司在原有产品基础上开发出具有故障报警和动作指示的新产品，当拉绳开关接地短路，机械故障触点闭合货人为误动造成开关动作，此时自动点亮LED报警装置，提醒运行人员及时复位，更主要是能方便维护人员快速找到造成皮带运行的故障点，迅速排出故障，本机IP67防护等级以及整机良好的密封，保证可在浸水状态下连续正常的工作，本产品具有自动和手动两种复位方式。

　　带速显示装置，双向拉绳开关，跑偏开关，料流检测器，落煤管堵塞监测器，振动防闭塞装置，高煤位控制仪，雷达料位检测器，倒带断带自锁保护装置

　　拉绳开关的接线方法与注意事项：

　　1、先切断总电源，接着要用表测出火线，开关一定是要装在火线的一端。

　　2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。

　　3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

　　4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

　　5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

　　6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

　　7、*后旋好拉线开关的盖子，防止触电。

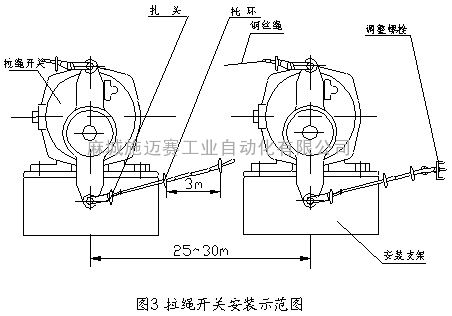

　　拉绳开关的基本安装方式

　　双向拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

　　1、一侧的两台双向拉绳开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

　　2、将双向拉绳开关固定在机架上。

　　3、钢丝绳的另一端系在拉簧上（用绳扣固定）,在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

　　4、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

　　无触点双向拉绳开关安装方法

　　1、皮带机间隔35米装一只，安装在机旁角铁架或皮带走廊墙上。

　　2、从皮带机头至机尾每4米安装一个固定支架，将Φ3mm的钢丝绳依次穿过固定支架上端开孔处，至拉绳开关双向拉板锁孔螺丝穿过，紧固螺帽。左右调校双向拉板到位，有一定的挠度，依次类推。

　　3、试拉绳开关发生不动作情况，请打开后盖板，看八字型检测片上端螺帽是否松动，转动双向拉板时，检测片给电子限位开关信号。看电子限位开关指示灯是否亮，如不亮，检查接线是否正确
