| 型号 |
STIM30-N15UO-3CS |
开关数 |
单极 |
| 额定电压 |
220V |
额定电流 |
2 |
| 面板材质 |
不锈钢 |
适用范围 |
用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域 |
| 开关次数 |
500000 |
电寿命 |
100000 |
| 加工定制 |
是 |
检测距离 |
20 |
| 物料编号 |
SMS /45 |
外形尺寸 |
46.5*30 |
| 厂家 |
麻城施迈赛 |
|

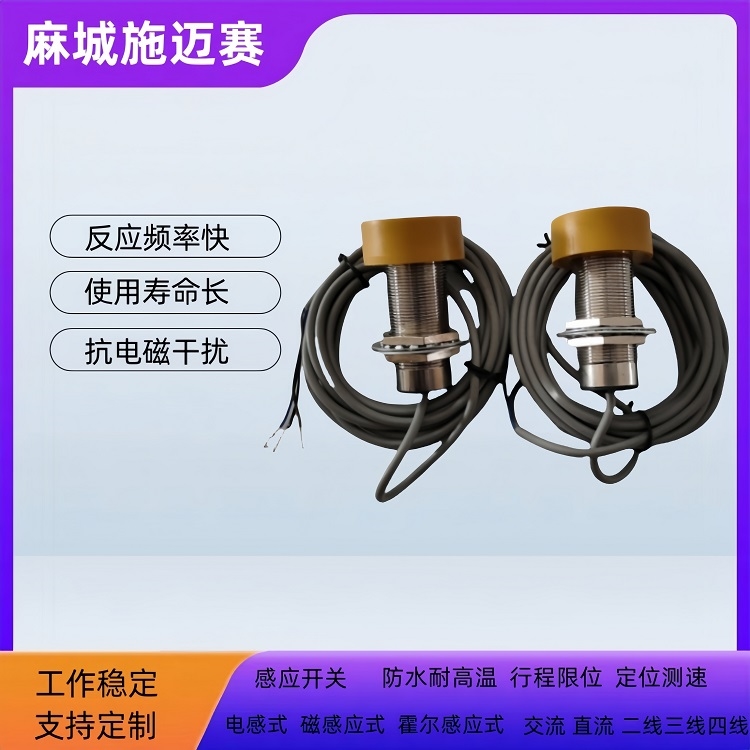

防水接近开关 STIM30 - N15UO - 3CS\IP67 相关分析防护等级与特性防护等级含义
IP67 防护等级意味着该接近开关具有出色的防护能力。其中“6”代表完全防止外物侵入，且可完全防止灰尘进入；“7”表示可于短时间或在一定压力的条件下，仍可确保不因浸水而造成损坏。接近开关是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业量产自动流水线及微机信号，数控装置等应用。
产品性能和特点
1、能检测各种金属物体，铜，铁
2、具有浪涌保护功能
3、外壳材料：不锈钢
4、防护等级IP67
5、使用进口芯片量产制造
6、小巧耐用，快速
7、检测距离，可靠，稳定
8、 全金属封装、耐高温、高防护等级、防碰撞、防腐蚀、耐酸碱。
红色LED显示可以检查传感器的状态。
经济并且简单的操作。
运用广泛，可替换小型开关和限位开关。
特性推测
结合一般 IP67 防护等级接近开关的特点，此款接近开关大概率具备防水、防震、耐腐蚀等特性，能够适应较为恶劣的工作环境，比如潮湿、多尘、有腐蚀性物质的场景。
工作原理推测
鉴于常见接近开关类型，若该开关为电感式（可能性较大），其工作原理可能是由电感线圈和电容及晶体管组成振荡器，并产生一个交变磁场。当有金属物体接近这一磁场时，会在金属物体内产生涡流，从而导致振荡停止，这种变化被后极放大处理后转换成晶体管开关信号输出。
技术参数推测材质方面
本体材质：可能采用类似 A.B.S 这样具有一定强度和稳定性的材料。
填充物：或许为 Epoxy 等用于增强稳定性和防护性能的填充物。
电气参数
功率：可能在 10W 左右。
电压：开关电压可能达到 100VDC，最小崩溃电压可能为 220VDC。其他参数接线方式推测接线类型
可能有两线制和三线制之分。三线制又存在 NPN 型和 PNP 型，且它们的接线方式不同。
感应时间：感应时间可能在 0.4ms 以内，释放时间可能为 0.1ms。
抗干扰与开关频率：抗干扰性能较好，开关频率可能大于 200HZ。
电流：开关电流可能是 0.5A，负载电流可能为 1.0A 等。
具体接线
两线制：接线相对简单，将接近开关与负载串联后接到电源即可。
三线制：红（棕）线接电源正端；蓝线接电源 0V 端；黄（黑）线为信号，应接负载。对于负载的另一端，若为 NPN 型接近开关，应接到电源正端；若为 PNP 型接近开关，则应接到电源 0V
应用场景推测
由于其防水特性和可能的金属感应功能，可应用于各种机械设备中，如在一些潮湿环境下的自动化量产线、水处理设备、船舶设备等场景，用于检测金属物体的接近或位置，实现行程控制、限位保护、零件尺寸检测和测速等功能。
选用注意事项在一般的工业量产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关 。在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对被测对象几乎无任何影。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。无论选用哪种接近开关，都应注意对工作电压、负载电流、响应频率、检测距离等各项指标的要求。
接近传感器在布线及接线时应注意的问题：
1)电力线、动力线应尽量远离接近开关引线，无法避免时应将电金属管套在外部并接地，以防开关损坏或误动作；
2)严禁通电接线，并应按接线输出回路原理图接线；接近开关总代理
3)不要用两个接近开关的输出线控制同一个继电器的同一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。
接近开关安装过程中应注意事项：
1)被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关；
2)用手拉拽接近开关引线会损坏接近开关，安装时在引线距接近开关10厘米处用线卡固定牢固；
3)不应用脚踏接近开关，安装时设置保护罩壳；
4)开关使用距离应设定在额定距离的80%以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。
5）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外;在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。
6）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离;并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。
接近开关使用和安装注意事项
1）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。
2）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。
使用过程中应注意事项
1被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关
2用手拉拽接近开关引线会损坏接近开关，安装时好在引线距开关10厘米处用线卡固定牢固
3不应用脚踏接近开关，安装时好设置保护罩壳
4开关使用距离应设定在额定距离的2/3以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。
