射频导纳料位开关SRP-500KYLA500 料位计

　　射频导纳料位开关SRP-500KYLA500 料位计用于粉煤灰、固体颗粒、粘附性物料测量的物位仪表，因其通用性强，可靠性高，广受用户青睐。分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号，因而具有很好的抗粘料、挂料特性，是取代电容料位开关的新型物/液位测量产品。由于保护电极的存在，检测电路将检测电极和保护电极的信号进行比较，从而实现克服物料粘附对物位测量的影响。

　　工作原理介绍:点位射频导纳技术与电容技术的重要区别是采用了三端技术。在电路单元测量信号上引出一根线，经同相放大器放大，其输出与同轴电缆屏蔽层相连，然后连接到探头的屏蔽层上。该放大器是一个同相放大器，其增益为"1"，输出信号与输入信号等电位，同相位，同频率，但互相隔离。地线是电缆中最外面的屏蔽层。由于同轴电缆的中心线与中间屏蔽存在上述关系，所以二者之间没有电位差，也就没有电流流过，即没有电流从中心线漏出来，相当于二者之间没有电容或者说电容为零。因此电缆的温度效应，安装电容等也就不会产生影响。对于探头上的挂料问题，采用一种新的探头结构，五层同心结构:最里层是中心测杆，中间是中心屏蔽层，最外边是接地的安装螺纹，用绝缘层将其分别隔离开来。

　　与同轴电缆的情况是一样的，中心测杆与屏蔽层之间没有电势差，即使传感元件上挂料阻抗很小，也不会有电流流过，电子仪器测量的仅仅是从探头中心到对面罐壁的电流，因为中心元件能阻碍电流沿探头向上流向容器壁，因而对地电流只有经探头末端通过被测物料到对面容器。即Ua=Ub lab=(Ua-Ub)/R=0。由于屏蔽层与容器壁之间存在电势差，两者之间虽有电流流过，但是该电流不被测量，不影响测量结果。这样就将测量端保护起来，不受挂料的影响。只有容器中的物位确实上升接触到中心测量杆时，通过被测物料，中心测杆与地之间形成被测电流。

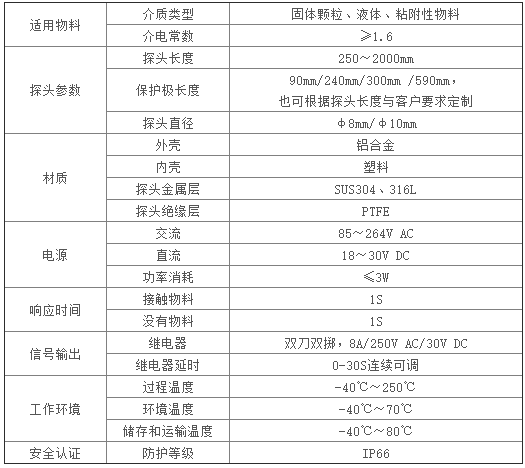

　　射频导纳料位开关的其他参数，如材质、介电常数、电源、环境温度、防护等级、信号输出等，有关射频导纳料位开关的具体参数如下表所示：

　　射频导纳料位开关射频导纳料位计，静电容料位开关，射频电容料位，上海佑富实业有限公司特点：

　　通用性强：广泛应用于各种场合，飞灰、颗粒、粉体、液体，粘稠、导电、不导电的物料均可；

　　抗粘附性：独特的电路设计可以使测量电路对探头上堆积的物料忽略不计并自动校正；

　　分离式探头：探头与控制器部分可分离，无电缆连接，安装拆除方便，且不影响现场工作；

　　功能强大：输出触点容量大，并有状态指示灯显示工作状态，0~30秒延时可消除物料波动的影响；

　　断电保护：常开或常闭(可现场切换)；

　　技术参数：

　　1.电源 220VAC/110VAC/24VAC/24VDC

　　2.功率 3W

　　3.继电器输出 5A/240VAC,两组常开、常闭触点

　　4.环境温度 -40~80℃

　　5.延时时间 0~30秒可调

　　6.灵敏度 0.3pf~750pf

　　7.探头安装螺纹 1″NPT或法兰安装(特殊规格可订制)；

　　8.探头材质 SUS304/SUS316、Teflon

　　9.探头工作温度 -180~250℃

　　10、防护等级：IP65

　　11、断电保护：采用高低模式，现场可调

　　折叠性能指标

　　技术参数 测量精度 重复性 导电介质<2mm 非导电介质<50mm

　　温度范围 介质温度 -200℃∽+800℃(选择相应的传感器探头)

　　环境温度 -40℃∽+60℃ 储存温度 -40℃∽+60℃

　　响应时间 0.3s或0∽20s连续可调

　　灵敏度 优于0.3PF

　　温度影响 每10℃±0.05PF

　　信号输出 DPDT继电器输出，两组常开、常闭触点

　　触点容量:AC200V5A DC24V5A

　　供电电源 220V AC或24V DC

　　功耗 4W

　　防护等级 IP66

　　过程连接 外螺纹G3/4″、G1″

　　法兰式GB-9123-2000 DN50 PN0.6MPa

　　传感器电极 加长杆式最长3m,最短0.4m,材质不锈钢304+PTFE 塑料、陶瓷，或约定的其它要求。

　　缆式最长35m，最短0.5m，材质不锈钢304+PTFE塑料或约定的其它要求。
