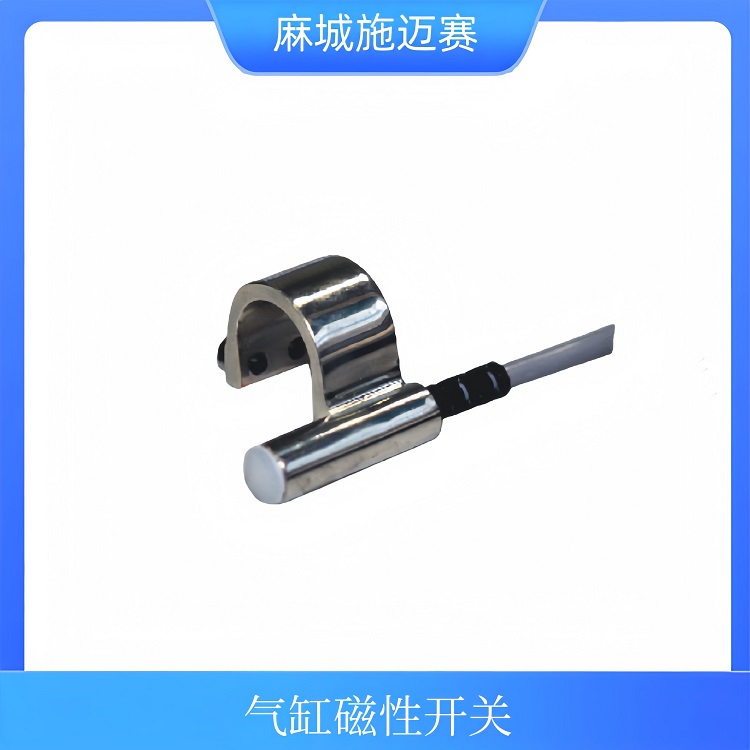

磁性开关SMSCX26DF-48V磁控开关

　　磁性开关SMSCX26DF-48V磁控开关是一款非常常见的工业用磁性开关，通常也称为磁控开关或舌簧开关。它主要用于检测气缸活塞的位置。是一款48V直流供电的工业级磁性开关，核心功能为磁场感应控制电路通断，广泛用于自动化设备的位置检测与控制，具备高防护等级和多场景安装能力，气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个永磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根磁片被磁化而相互吸引，触点闭合；当磁环移开开关后，磁片失磁，触点断开。出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

　　型号含义解析（推测）

　　SMC 的型号通常包含了一系列信息，我们可以尝试解析：

　　SM: 很可能代表 SMC 的磁性开关系列。

　　SCX: 可能指代特定的产品线或外壳设计（如方形、带指示灯等）。

　　26: 通常表示安装尺寸或外形规格。

　　D: 可能代表 2线制。这是磁性开关最常见的接线方式。

　　F: 可能代表指示灯颜色，例如 红色。有些型号用 "R" 代表红，"G" 代表绿，"F" 可能是一个变体。

　　48V: 代表额定工作电压为 直流 48V。这是工业控制中非常常见的电压等级。

　　磁性开关SMSCX26DF-48V磁控开关

　　核心功能与原理

　　功能：作为位置信号元件，通过检测磁场变化控制气缸的位置停止、启动等动作，适用于工业自动化、机械设备、安全防护等领域1。

　　原理：安装于气缸外侧，通过活塞磁环（永磁铁）靠近时磁化内部舌簧开关触点使其闭合，移开后断开，进而触发电磁阀切换1。

　　技术参数与特点

　　（补充说明）其材质与密封设计使其可抵抗机械振动和化学腐蚀，适应恶劣工业环境。

　　主要特性与参数

　　以下是基于常见 SMC 磁性开关规格的典型参数：

　　磁感应开关对磁场起反应，特别适合于对气缸内活塞位置的检测。基于磁场能穿透无磁性金属，这类接近开关可以穿透气缸的铝壁检测内部的固定在活塞上的永磁铁，实现对活塞位置的检测。磁感应接近开关可用于几乎所有类型的气缸：

　　圆柱形汽缸

　　带拉杆的汽缸

　　 槽型汽缸（T型槽，圆形槽，燕尾槽等）

　　磁性开关体积小、重量轻，适用於空间受限之环境。

　　与永磁铁组合，就能轻易地製成接近开关

　　动作部件的质量极小，动作速度迅速(200，每秒/200次)；适合用於高频传输的应用產品。

　　磁性开关是替代进口的国产化产品，由于采用磁感应原理，从根本上解决了来自任何电场干扰造成的影响，该系列开关动作距离大，抗干扰性强，密封性能好，磁力稳定可靠，具有安装方便，使用寿命长，能在温度大，温度高及其它恶劣环境下工作等特点。它们被广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，是替代国外进口的国产化产品，是实现控制信号无接触传输的理想部件.

　　气缸磁性开关的作用

　　1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

　　2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

　　3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

　　磁性开关SMSCX26DF-48V磁控开关

　　工作原理

　　当气缸活塞（其上嵌有一块永磁铁）移动到磁性开关的感应区域内时。

　　磁铁的磁场使磁性开关内部的舌簧管触点磁化并吸合。

　　电路接通，同时开关上的 LED 指示灯会亮起。

　　当活塞移开，磁场消失后，舌簧管触点在自身弹力的作用下断开，电路切断，指示灯熄灭。

　　应用场景

　　这种磁性开关广泛应用于工业自动化领域，特别是使用气动执行机构的场合：

　　位置检测: 检测自动化设备中气缸的伸出和缩回终点位置。

　　顺序控制: 为 PLC（可编程逻辑控制器）或继电器提供输入信号，以触发下一个动作。

　　计数与监控: 用于计数气缸的动作次数或监控设备是否运行到位。

　　使用注意事项

　　电压匹配: 务必使用 DC 48V 电源供电，电压过高会烧毁开关。

　　负载电流: 不要超过其开关电流，通常需要串联一个限流电阻。

　　极性: 2线制磁性开关有极性要求，接线时需分清正（+）负（-）极，接反了不工作且可能损坏。

　　安装位置: 在气缸上安装时，需沿着气缸槽滑动到正确的位置并紧固，确保磁铁经过时能够可靠触发。

　　磁场干扰: 避免在强磁场环境中使用，以免造成误动作。

　　气缸磁性开关使用注意事项

　　1）从安全考虑，两磁性开关的间距应比大磁滞距离大3mm。

　　2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

　　3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

　　4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。大速度vmax与磁性开关的最小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

　　例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的最小动作范围lmin=10mm，则磁性开关能检测的速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

　　5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关佳安装位置出现偏移。

　　6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。
