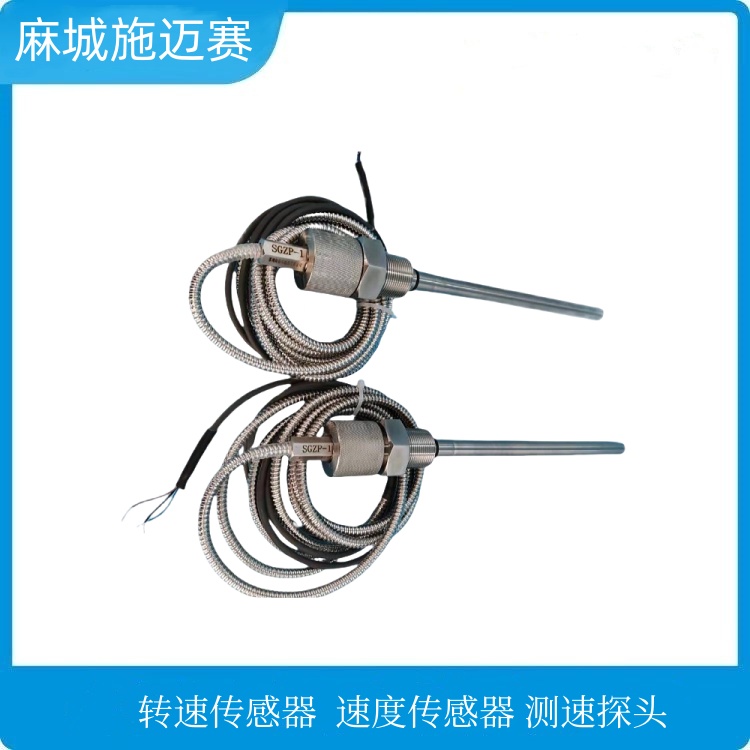

转速传感器SGZP-1 探头长200mm 不锈钢316速度开关

　　转速传感器SGZP-1 探头长200mm 不锈钢316速度开关 相关介绍工作原理与功能特性：是一款用于监测旋转设备速度的开关型探头，通常应用于工业设备（如输送机、风机、泵等）的转速监控、超速或低速报警保护。转速传感器SGZP - 1采用电感式感应原理，具有自识别正常转速的智能功能，属于真正的欠速开关。当设备出现异常，转速低于正常转速的三分之二时，会输出异常慢转信号，能为计算机及时反馈设备的运转情况，也可直接用于设备保护。传感器响应时间可以通过传感器上的电位器进行调整。其工作基于电磁感应原理，安装在旋转的从动轴旁，当检测体所反应出的电机转速等于传感器设定速度时，开关输出导通；当转速低于设定速度时，输出断开。

　　该传感器还可利用从动滚筒与胶带运行速度相同的原理来检测从动滚筒的速度。煤电输送机传动电机安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应地给出电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。

　　此外，由于传感器可给出两路有一定相位差的转速信号，因此可进行正反转判别；具备良好的低频和高频特性，低频可至0Hz，可用于旋转机械的零转速测量，高频可至5KHz，能满足大部分工业领域的转速测量要求。

　　转速传感器SGZP-1 探头长200mm 不锈钢316速度开关

　　技术参数基本参数

　　额定检测距离：3mm（由检测齿轮标定）。

　　检测频响：1Hz～20KHz；测速范围：1～20000rpm（采用60P/R齿轮）。

　　输出波形：占空比约为50%左右的方波，输出插座为2芯或3芯，输出端均为浮地，对外壳绝缘。

　　工作电压：5～24V3。

　　测速齿轮形式：模数2～4（渐开线齿轮）。

　　输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，输出电流20mA。

　　工作温度： - 30～ + 70℃。

　　安装间隙：1～2mm。

　　重量：约400g。

　　电气特性

　　电源性保护：有2。

　　绝缘强度：1000V 50Hz，1min（通道与外壳）。

　　密封性：IP682。

　　电气防护性能：引出端与外壳间可承受DC500V，1min不击穿。

　　SGZP-1 转速传感器主要参数

　　探头材质：不锈钢 316（耐腐蚀，适用于潮湿、高温或腐蚀性环境）。

　　探头长度：200mm（适合一定距离的安装需求）。

　　检测方式：非接触式（通常基于磁电感应或霍尔效应原理）。

　　输出信号：开关量（如继电器触点信号，用于触发报警或停机）。

　　适用场景：皮带机、提升机、电机等旋转设备的速度检测或打滑保护。

　　典型功能

　　速度开关：当转速低于或高于设定阈值时，输出开关信号。

　　故障保护：防止设备因堵转、皮带断裂、传动失效等故障造成损坏。

　　安装方式：需对准旋转轴或齿轮的感应部位（如齿轮凸起、凹槽或磁性标记）。

　　选型与使用注意事项

　　匹配转速范围：需确认传感器支持的转速范围是否覆盖设备实际转速。

　　环境适应性：不锈钢316材质适合恶劣环境，但需注意温度限制（如-20℃~80℃）。

　　安装间距：探头与感应物体间的距离需符合规格要求（通常几毫米至十几毫米）。

　　电气接口：检查输出信号类型（如NPN/PNP、继电器）是否与控制系统兼容。

　　常见应用领域

　　矿山、水泥厂的输送带速度监控。

　　电厂风机、泵的转速保护。

　　食品、化工行业的腐蚀环境设备监测。

　　结构特点

　　本机由控制箱和传感头组成，传感头分为两种形式：

　　Ⅰ型为感应式传感头，采用非接触式检测方式，可监测改向滚筒转速。

　　Ⅱ型为光电式传感头，安装在下行胶带上面，监测胶带运行速度。

　　控制箱采用内外箱结构，提高了防护性能。

　　应用范围

　　广泛应用于提升机、皮带机、等机械传动设备，能对因电器、机械故障引起的慢转或停转及时处理，达到维护设备、保障量产的目的。具体应用行业包括钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。还可用于电厂汽轮机、风机及水泵等各种测量转速场合。

　　转速传感器SGZP-1 探头长200mm 不锈钢316速度开关

　　安装要求安装要求打滑检测装置安装要求

　　打滑检测装置应顺着胶带运行方向安装，触轮距胶带边缘200 - 300mm。

　　感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）。

　　传感器安装要求

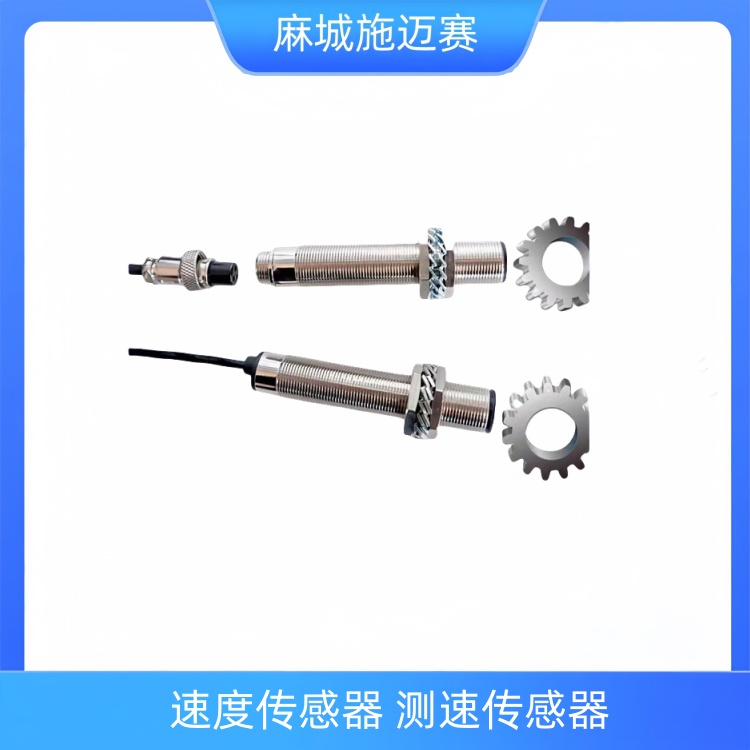

　　注意传感器的工作方向，不要安装错误。传感器与被测齿轮不接触，无磨损，安装方便，但要确保安装时使其轴线处于水平位置。

　　不允许在温度为250℃以上及强磁场环境中使用及放置。

　　用途是将旋转机械的被测量按照一定规律转换成可用信号输出的装置转速传感器。SGZP-1工作原理是由电子组件、连接接口及外接导线级成。振荡器线圈在金属表面产生一个交变磁场，当金属物体接近此作用表面时，金属中便会吸收了振荡器的能量，使振荡减弱以至停振，电子组件中的整形放大器再将振荡器的振荡和停振转换成信号。抗干扰性好，可用在烟雾、油汽、水汽等恶劣环境中。广泛应用于电厂汽轮机、风机及水泵等各种测量转速场合。采用磁敏效应，当金属齿经过齿轮传感器前端时，引起磁场变化，传感器元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形麻城施迈赛 SGZP-1转速传感器脉冲信号，测量频率范围更宽，输出信号稳定，安装简单，防油防水，已在电力、汽车、纺织、石化等测速领域得到广泛应用
