MN18-08DLI-24V电感式接近开关

　　MN18-08DLI-24V电感式接近开关能实现非接触测量是一种无触点工业自动化配件产品，用于PLC控制系统中，可以以实现非接触式检测、控制并输出开关量信号来控制设备的新型开关元件。它的工作原理主要是利用金属进行检测，当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

　　接近开关MN18-08DLI-24V具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作等优点，而且随着新工艺、新材料问世，特别是电子技术的发展，使干扰和寄生电容等问题不断得以解决，因此越来越广泛地应用于各种测量中。

　　典型应用

　　电厂：锅炉及余热锅炉燃烧监测

　　钢厂：方坯连铸、板坯连铸、方坯加热炉、棒线材轧线、板坯加热炉、板带热轧线、板带热轧卷取、板带热轧后处理线、冷轧线

　　水泥：回转窑窑头/篦冷机工况监测

　　玻璃：玻璃熔化炉工况监测

　　冶金：高炉/加热炉工况监测

　　石化：各种管式加热炉工况监测

　　垃圾处理：燃烧器及焚化炉工况监测

　　接近开关的主要功能

　　检验距离检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。

技术参数如下：

　　电压：10-30VDC

　　外壳材质：不锈钢

　　输出方式：PNP

　　感应距离：8mm

　　直径：18mm

　　空载电流：≤10mA

　　重复精度：0.1

　　开关频率：100HZ

　　加电延迟：40

　　防护等级：IP67

　　安装方式：接插件式或电缆

　　工作温度：-25℃—+85℃

　　假信号抑制： 是

　　防短路/过载： 是

　　极性反接保护：是

　　断电保护： 是

　　抗电磁干扰： 是

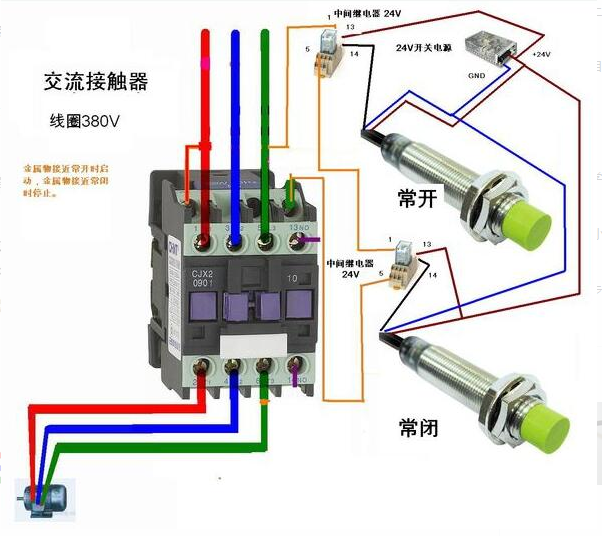

　　接近开关与继电器的接线

方法一

　　1、3线的接近开关：有一根是地线，一根电源，另一根是输出。 2、接近开关分为NPN或PNP三极管输出的，NPN型有效时为低电平，继电器线包接在电源与输出端之间； 3、PNP型有效时为高电平，继电器接在地线与输出端之间。 4、上述接法当接近开关动作时继电器吸合。 5、3跟线的接近开关还有反向输出的，输出逻辑与上述相反。 6、也有4根线的接近开关，除了电源的两个线，其他两个分别是正向输出和反向输出。

方法二

　　1.在连接之前，确定接近开关所需电压，如果是3线制确定其是PNP型还是NPN型。 接近开关分2线制、3线制、4线制。

　　2.线制的接近开关在与继电器相连接时，是串联形式。即继电器接接近开关给它供电，接近开关另一端接继电器，接继电器的线圈，继电器的线圈无正负极之分。线圈另一端接电源负极。

　　3.线制的接近开关的线色一般为棕、蓝、黑。棕色为正极，蓝色为负极，黑色为输出端。NPN型的接近开关是低电平有效，黑色输出端接负载，负载另一端接电源正极;PNP型的接近开关是高电平有效，黑色输出端接负载，负载另一端接电源负极。

　　4.总的来讲是，棕色线都接电源正极，黑色线都接负载，不同的是负载另一端的接法，NPN型接正极，PNP型接负极。

方法三

　　接近开关的负载可以是信号灯、继电器线圈、PLC的数字量输入模块。 PLC数字量输入模块一般分两类：

　　1.公共输入端为电源0V，电流从输入模块流出。此时应选用NPN型接近开关。

　　2.公共输入端为电源正极，电流流入模块。此时应选用PNP型接近开关。

　　3.线制的接近开关虽然多出一根线但是没有剩余电流的干扰，工作更可靠。
