| 型号 |
LD108-7LSQ02Y8 |
额定电压 |
380V |
| 额定电流 |
5 |
适用范围 |
电厂，水泥厂，钢厂，化工厂，码头 |
| 加工定制 |
否 |
厂家 |
麻城施迈赛 |
水泥双向拉绳开关LD108-7LSQ02Y8作为工业自动化控制领域的关键安全装置，其很好的防水、防腐性能在恶劣工况下展现出常用的价值。用于皮带输送机的紧急停机和安全保护的开关。当输送机沿线任何位置发生故障或人身安全事故时，现场人员可以拉动固定在机架两侧的钢丝绳，触发此开关，使输送机立即停止运行，防止事故扩大。该产品专为水泥、矿山、港口等粉尘大、湿度高的环境设计，通过多重技术创新实现了防护等级与机械强度的完美平衡，成为输送机系统安全运行的可靠保障。 是一个在工业皮带输送机系统中非常常见的关键安全保护装置。下面为您详细解释它的功能、特点、工作原理和应用。是一款专为水泥等重工业环境设计的、高防护等级、双向动作、手动复位的紧急拉绳开关，是保障皮带输送机安全运行不可或缺的“生命线”装置。
型号解析（LD108-7LSQ02Y8）
这个型号通常包含了其关键特性，不同厂家的命名规则略有差异，但大体可解读如下：
LD108： 产品系列或基础型号。
7： 可能代表触点数量或结构代号（如1常开+1常闭）。
LSQ： “拉绳开关” 的拼音缩写。
02： 可能指代产品版本或设计代号。
Y： 通常代表 “用于冶金、水泥等重型工况” 或表示防护等级较高。
8： 可能指防护等级为 IP68（防尘、防浸水），这是水泥厂等恶劣环境下的关键指标。
产品特点：
--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为IP67，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。
性能特点
?外壳采用高压不锈钢，强度高。
?强度高表面采用静电涂装，附着力强，涂层均匀
?保护等级IP67
?内藏高性能微动开关和无需加油的滚珠轴承
?内藏停止用和报警2个接点
?可附动作指示杆产品
?采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
?耐久性好

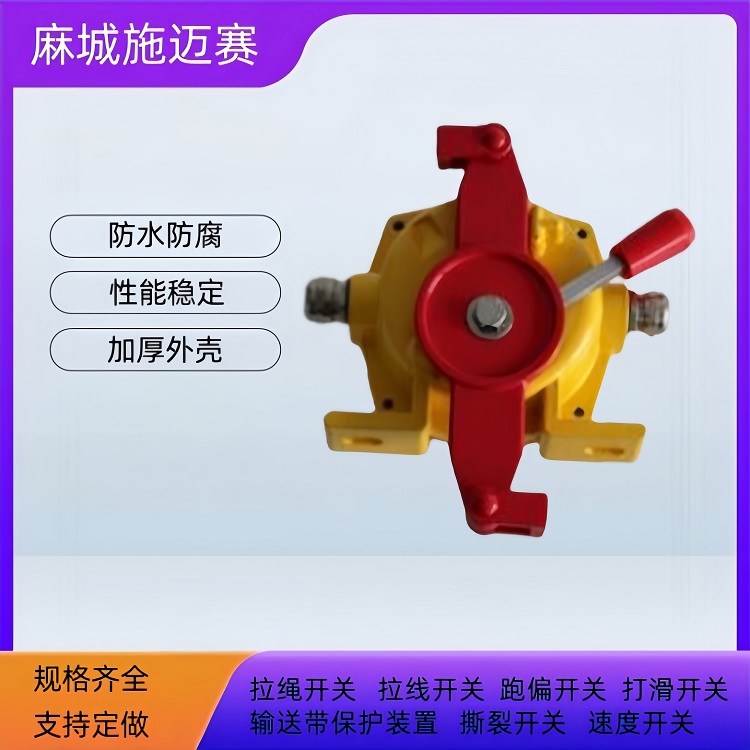

水泥双向拉绳开关LD108-7LSQ02Y8
主要功能与特点
双向触发：开关两侧都有拉绳连接臂，无论从输送机的左侧还是右侧拉动钢丝绳，都能可靠动作。这是“双向”的含义。
紧急停机：主要功能是作为急停开关，保障人员和设备安全。
自锁/手动复位：触发后，开关会保持停机状态（通过机械自锁或指示牌翻转显示）。必须由工作人员手动复位（通常按下或旋转复位按钮）后才能重新启动设备，防止误启动。
高防护等级：通常达到IP65或IP68，能够完全防止粉尘进入，并能承受水泥厂潮湿、多粉尘、水冲洗的恶劣环境。
坚固耐用：外壳多为重型铸铝或不锈钢，耐腐蚀、抗冲击。
信号输出：内部是微动开关，提供无源触点信号（通常是1常开+1常闭），接入输送机的控制系统（PLC）中，实现停机和控制室报警。
工作原理
正常状态：拉绳在弹簧张力作用下绷紧。开关内部的触点处于正常位置（例如：常开触点断开，常闭触点闭合）。
触发状态：当沿线任何一点拉动钢丝绳时，拉力克服弹簧力，使开关的传动机构动作。
动作结果：
机构带动微动开关，改变触点状态（常开闭合，常闭断开）。
同时，机械锁扣装置动作，使开关保持在触发位置，并弹出红色警示牌（或通过其他方式指示）。
这个触点状态变化信号被送至控制室，主电机立即断电停机。
复位：故障排除后，工作人员必须手动到开关安装位置，进行复位操作（按下复位杆或旋钮）。开关机构恢复原位，警示牌收起，触点恢复初始状态，设备才允许重新启动。
结构设计与材料工艺的防护突破 LD108-7SQ02Y8采用全密封铝合金壳体，经过特殊阳极氧化处理形成致密氧化膜，其表面硬度可达HV800以上，有效抵御水泥碱性物质的腐蚀。壳体接合处配置双层硅胶密封圈，配合304不锈钢紧固件，在IP67防护等级基础上实现动态防水——测试表明，该开关可在1米水深持续浸泡72小时不影响性能。内部触点系统选用银镍合金材质，接触电阻稳定在50mΩ以下，即便在相对湿度95%的盐雾环境中（按GB/T2423.17测试），仍能保持500万次以上的机械寿命。
双向机械结构的创新应用 区别于传统单向触发装置，两侧拉绳作用力均能触发微动开关。其核心传动部件使用POM工程塑料与不锈钢复合轴承，摩擦系数低于0.15，在水泥厂常见pH值8-12的碱性粉尘环境下，磨损量仅为普通结构的1/5。实际工况测试显示，在日均粉尘浓度200mg/m3的水泥包装车间连续运行18个月后，机构动作响应时间仍保持在0.3秒的设计内。
极端环境下的性能验证 ，该产品通过多项严苛测试：-40℃低温启动试验中，开关扭矩波动范围控制在±5%；85℃高温高湿（85%RH）环境下，绝缘电阻值保持100MΩ以上；在模拟水泥窑尾气的SO2腐蚀试验中（浓度200ppm），关键部件经480小时暴露后未出现晶间腐蚀。
智能诊断功能的集成创新 新升级版本内置了状态监测模块，通过霍尔元件实时检测摆臂位移量，当动作行程偏离设定值±15%时自动发出预警信号。防护方面新增纳米疏油涂层（接触角>150°），可有效防止水泥浆粘结。电气接口采用M20×1.5防水接头，配合双层压接工艺，使连接处在10Bar水压冲击下仍保持完整密封性。这些改进使产品在东南亚沿海水泥厂的季风季节中，创造了连续5年零故障的运行记录。
行业应用场景深度适配 在水泥量产线的典型布局中，该开关特别适用于以下关键节点：
1）原料破碎机下料口，承受每小时30吨物料的冲击振动；
2）熟料输送带转弯处，需抵抗80℃高温辐射；
3）水泥库顶除尘系统，应对结露产生的电化学腐蚀。
这种将材料科学、机械设计与电子技术深度融合的产品创新，标志着工业安全设备从被动防护向主动适应的技术跨越。随着GB/T3811-2025《起重机械安全规程》对防护等级要求的提升，LD108-7LSQ02Y8的技术路线将为行业提供重要参考。未来通过植入IoT传感器实现预测性维护，有望进一步拓展其在智慧工厂中的应用边界。
典型应用场景
水泥行业： 矿山破碎线、原料输送、熟料输送、煤粉输送、水泥包装线等所有皮带输送机。
矿山、冶金、港口、电厂、化工等所有使用长距离皮带输送机的领域。
水泥双向拉绳开关LD108-7LSQ02Y8
拉线开关的选型与安装
拉绳开关主要是带式输送机在紧急情况下停机的一种保护装置，在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。在开关设置安装时拉绳开关固定安装在带式输送机两侧支架上，其中要注意保持间隔（约40m），彼此两侧之间系上拉绳。在带式输送机发生意外情况或紧急事故时，设备操作人员可以在带式输送机沿线拉动拉绳，使拉绳开关控制带式输送机，实现紧急停机。
1.1拉线开关选型原则
①要根据拉绳开关不同的应用设备，尽量选择动作灵敏度（操动力）符合设备操作的拉绳开关。一般来说，动作拉力一般在100～400N的拉绳开关产品比较符合常规带式输送机的使用要求。
②要选择带就地动作状态指示的拉绳开关产品。在实际的设备使用过程中，需要拉绳开关显示出动作状态，比较先进的开关还带有声光显示。显示明显的开关在设备维修、检查时比较方便，节约时间，减少维护成本。
③要根据现场设备实际运行情况和运行条件，选择那些可以实现自动复位或手动复位的开关产品。如果设备在工作运行时现场的操作人员较少，而且皮带传输距离较长，应该选择那些能够自动复位的开关。在选择自动复位的开关设备时，尽可能选择那些具有动作捕捉记录的开关设备，这样在设备运行发生故障或突发情况时，可以为维修技术人员分析故障原因提供详细的现场资料。
安装与布线要点
安装位置： 通常安装在输送机机架两侧，便于操作和维护的位置。每隔一定距离（如30-50米）安装一台。
拉绳布置： 钢丝绳贯穿整个输送机走廊，通过转向滑轮与每一台拉绳开关连接。拉力要适中，确保在任何点都能轻松拉动并触发。
接线： 按照接线图，将开关的公共端、常开点、常闭点正确接入控制系统的安全回路。通常串联在急停回路中。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。
双向拉绳开关是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于各种输送机机械、电厂、矿山、钢铁、化工、冶金、轻工、阀门、铁路、等各个行业。
