磁感应接近开关 KGE27 型 SC30 3025CD 绞车 JSDB AC220V

磁感应接近开关KGE27型 SC30-3025CD绞车JSDB/AC220V是一个关于煤矿或矿山设备中使用的磁感应接近开关的型号和关联设备信息。磁感应接近开关作为非接触式位置检测的关键元件，其KGE27型 SC30-3025CD凭借高精度和稳定性，广泛应用于绞车、起重设备及JSDB系列矿山提升系统中。该型号采用AC220V供电设计，适配工业现场高压环境，其核心优势在于通过磁场变化触发信号，无需机械接触即可检测金属目标物的位置，有效避免了传统限位开关的磨损问题。

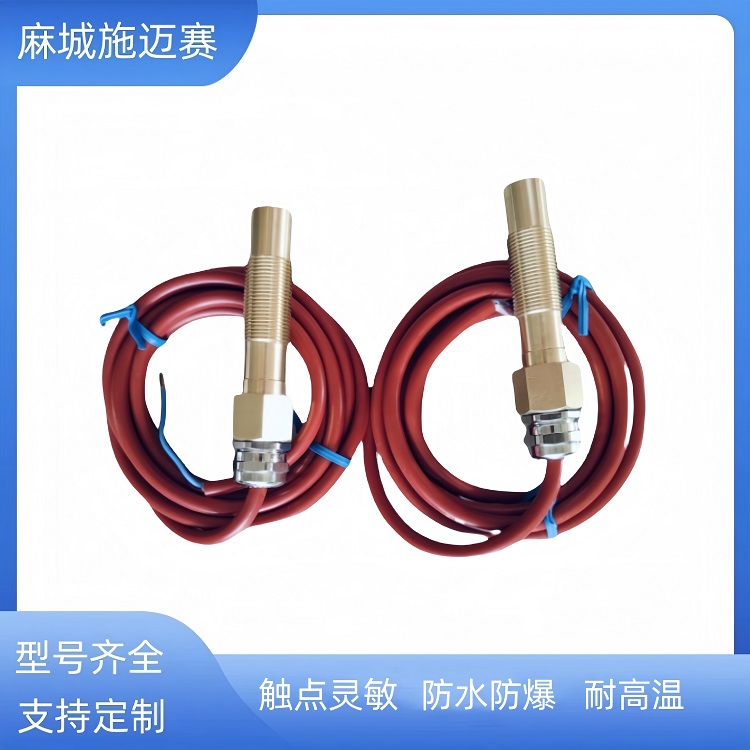

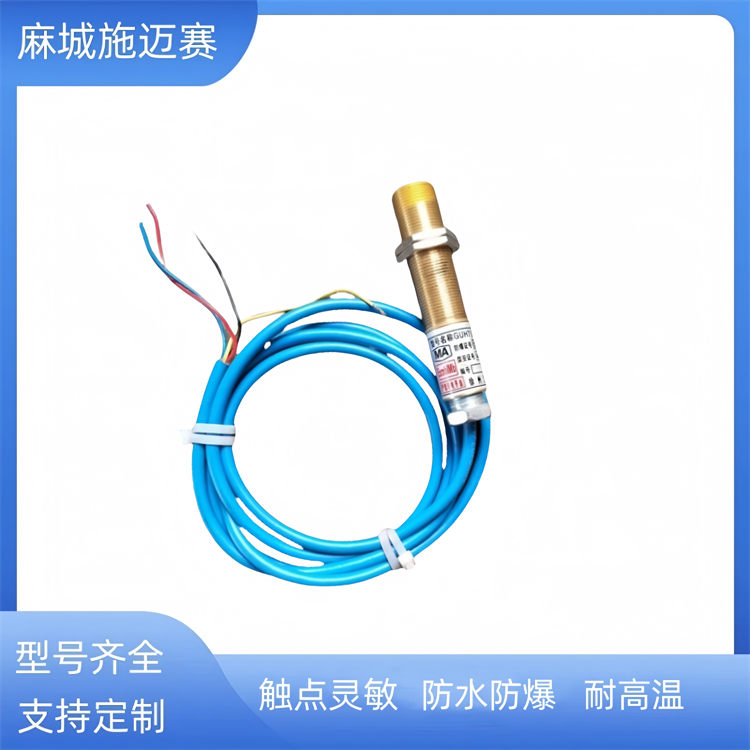

核心部件：磁感应接近开关 KGE27 型 SC30-3025CD

这是一个用于检测金属物体（通常是齿轮、凸轮或专用感应铁块）接近的非接触式传感器。

KGE27型：这是该传感器的系列或总型号，常用于矿山设备，具有防爆、防护等级高、可靠性强等特点。

SC30-3025CD：这是该型号下的具体规格代码，通常含义如下：

SC30：可能指感应距离（如30mm）或外壳尺寸规格。

3025：可能指工作电压或输出形式代码。"3025"在这个语境下非常关键，它通常表示这个开关的额定工作电压是AC220V，输出为"两常开、两常闭"触点。这是一种在矿山绞车保护电路中非常经典的配置。

CD：可能代表触点材质（如银合金）、特殊密封或安装方式。

主要功能：将其安装在绞车滚筒或传动轴附近，与安装在转动部件上的感应铁块配合。当绞车运行（滚筒旋转）时，感应铁块周期性接近开关，使其触点周期性通断。这个通断信号被送到监控系统，用于：

速度检测

超速保护

松绳/断绳保护

行程控制（与计数器配合）

技术特性与工作原理：KGE27型采用全封闭不锈钢壳体，防护等级达IP67，可抵御粉尘、油污及高压水流的侵蚀。其感应距离为8mm±10%，响应频率1kHz，能在-25℃至70℃的宽温范围内稳定工作。内部搭载抗干扰电路设计，可抑制变频器、电机等设备产生的电磁噪声。当铁磁性金属进入预设感应区域时，开关内部振荡器振幅衰减，通过信号处理电路输出无触点通断信号，直接驱动继电器或PLC输入模块。

关联设备：绞车 | JSDB | AC220V

这指明了该接近开关所服务的设备系统。

绞车：应用对象，即煤矿用的提升或调度绞车。

JSDB：这极有可能是绞车的型号。例如，JSDB系列是双速多用绞车，J代表绞车，S代表双速，D代表多用，B可能代表防爆型。这是一种在煤矿井下非常常见的绞车类型。

AC220V：这是整个绞车电控系统以及该接近开关的工作电源电压。它再次印证了SC30-3025CD中的"3025"代表AC220V电压规格。

典型应用场景分析

1. 绞车安全控制系统 在JSDB-16型双速绞车中，KGE27被安装于卷筒两端作为过卷保护装置。当吊钩接近极限位置时，开关触发信号切断电机电源并启动液压制动器。相比机械式限位开关，其重复定位精度达±0.1mm，显著降低钢丝绳过载断裂风险。某煤矿改造案例显示，采用该型号后设备故障率下降62%。

2. 自动化量产线定位 在汽车焊装线上，SC30-3025CD用于检测机器人夹具的到位状态。其30mm×25mm紧凑尺寸便于嵌入式安装，220VAC供电省去额外电源模块。与光电开关相比，磁感应型不受焊接飞溅物影响，在强光环境下仍能保持99.8%的检测准确率。

安装调试要点

间距设定：感应面与金属标靶的间隙应保持在额定值的80%以内，过大会导致信号漂移。对于移动速度超过0.5m/s的场景，建议10%距离安装。

干扰防护：多台并列安装时需保持2倍感应距离的间隔，避免交叉干扰。电源线需采用屏蔽电缆并与动力线分槽敷设。

维护策略：定期用酒精棉清洁感应面，检查LED状态指示灯。若出现误动作，可通过内置电位器调整灵敏度。
