| 型号 |
JSB/GDZS-C |
类型 |
垂直安装直角钮子开关 |
| 额定电压 |
220V |
额定电流 |
1 |
| 面板材质 |
铝板 |
适用范围 |
钢厂、电厂、矿山、水泥厂 |
| 开关次数 |
500万 |
电寿命 |
2000000 |
| 加工定制 |
否 |
防护等级 |
IP67 |
| 厂家 |
麻城施迈赛 |
|

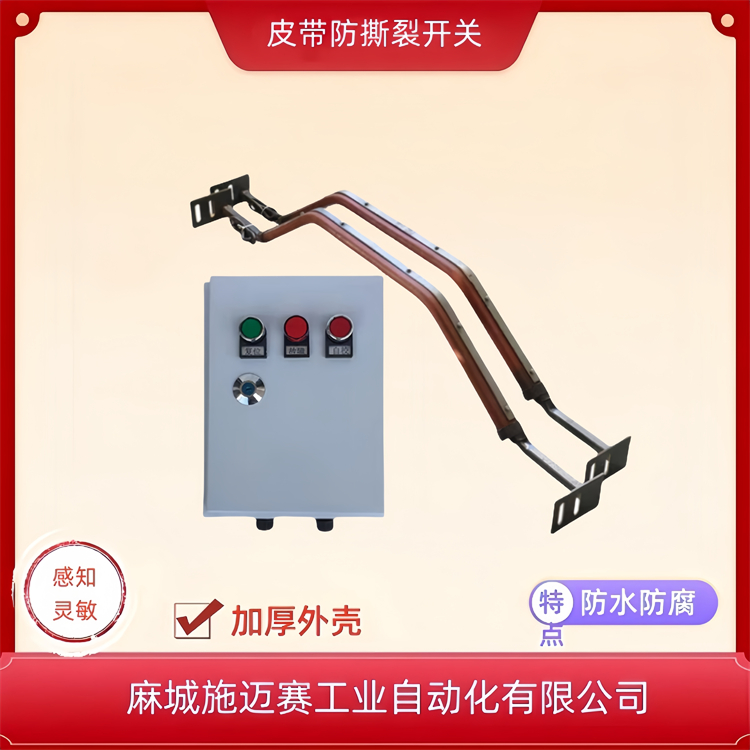

撕裂开关C型感知器JSB/GDZS-C型 2200MM C-II产品概述：撕裂开关C型感知器JSB/GDZS-C型 2200MM C-II是一种用于带式输送机的安全保护装置，主要用于检测输送带纵向撕裂。当输送带发生撕裂时，该装置能及时发出报警信号或停机信号，防止事故扩大，保护设备和人员安全。JSB/GDZS - C型支架式纵向撕裂检测保护装置，用于检测各种规格型号的带式输送机胶带纵向撕裂这一恶性事故。当胶带发生纵向撕裂时，它能及时发出停机信号，防止撕裂事故扩大化，避免给用户造成严重损失，适用于各行业带式输送机输送带的安全保护。
使用条件
1.海拔高度低于2000m
2.环境温度：-35℃—+60℃
3.相对湿度：不大于95％
4.防护等级：IP65
5.供电电源：电控箱AC220V 50Hz
6.输出接点数量：一组转换触点
7.输出接点容量：AC220V 5A
8.绝缘电阻：≤20MΩ
9.绝缘电压：AC1000V试验1分钟
10.可靠性：1000000次
主要特点
高灵敏度：能够快速检测输送带的撕裂情况，及时响应。
可靠性高：采用材料和先进工艺，确保在恶劣环境下稳定工作。
安装简便：结构设计合理，安装和维护方便。
适用范围广：适用于各种带式输送机，特别是长距离、大运量的输送系统。
撕裂开关C型感知器JSB/GDZS-C型 2200MM C-II
产品特点
安装使用方便，监测灵敏度高：能够较为便捷地安装在带式输送机上，并且可以敏锐地检测到输送带的纵向撕裂情况。
控制线路设有延时继电器：以免发生错误动作，延时可调，延时范围为1 - 5s。
检测元件感知器密封性较强：可在恶劣条件下使用，如相对湿度不大于96%的环境中。
控制箱面板设有自校按钮：按下自校按钮时，可模拟现场故障实现撕裂警示功能。
工作原理
该装置由感知器和控制箱组成，一台控制箱可与1 - 6个感知器配套使用。由感知器和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作 当输送带发生撕裂事故时，输送带异物或者物料对感知器进行挤压，感知器内部的导电橡胶因挤压产生电压和电流的变化，进而被识别，发出报警和停机信号。
技术参数
型号：JSB/GDZS-C型
长度：2200MM
类型：C-II
工作电压：通常为220V AC/DC（具体以实际产品为准）
输出信号：开关量信号（常开/常闭）
防护等级：IP65（防尘防水）
环境温度：-20℃ ~ +60℃
皮带防撕裂检测器 成对安装在输送机皮带两侧，由两段外套的航空钢丝绳连接起来。绳的一端*固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。
1.撕裂开关设置在受料段胶带下缓冲托辊之间。
2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。
3.挂上拦索：一端穿过撕裂开关的拉环用索死，另一端穿过对方撕裂开关支架中间的圆孔待用。
4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。
7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
撕裂开关C型感知器JSB/GDZS-C型 2200MM C-II
安装与调试
·撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
·挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
·收紧双方支架中间孔内的拦索然后扣死索扣。
·拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
·胶带在苛载下沉时要与缆绳保持5mm-10mm即可。
安装位置：通常安装在输送带的易撕裂部位，如落料口下方
安装方法：将感知器固定在输送机架上，确保与输送带保持适当距离。连接电源线和信号线，确保接线正确。
调试：通电后，检查感知器的工作状态，确保其能正常检测撕裂情况，进行模拟测试，验证报警和停机功能是否正常。
维护与保养
定期检查：每月检查一次感知器的工作状态，确保其灵敏度和可靠性。
清洁保养：定期清理感知器表面的灰尘和杂物，防止误报。
更换部件：如发现感知器损坏或性能下降，应及时更换。
应用领域
矿山：用于矿石输送带的保护。
港口：用于散货输送带的保护。
电厂：用于煤炭输送带的保护。
水泥厂：用于原料输送带的保护。
注意事项
安装时请确保电源断开，避免触电危险。
调试和维护时请遵循操作规程，确保安全。
如遇故障，请及时联系技术人员进行维修。
撕裂开关C型感知器JSB/GDZS-C型 2200MM C-II是一种高效、可靠的输送带保护装置，广泛应用于各种工业领域。通过正确的安装、调试和维护，可以显著提高输送系统的安全性和可靠性。
