| 型号 |
JD-1705E1-C50 |
开关数 |
单极 |
| 额定电压 |
220V |
额定电流 |
2 |
| 面板材质 |
不锈钢 |
适用范围 |
用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域 |
| 开关次数 |
500000 |
电寿命 |
100000 |
| 加工定制 |
是 |
检测距离 |
20 |
| 物料编号 |
SMS /45 |
外形尺寸 |
46.5*30 |
| 厂家 |
麻城施迈赛 |
|

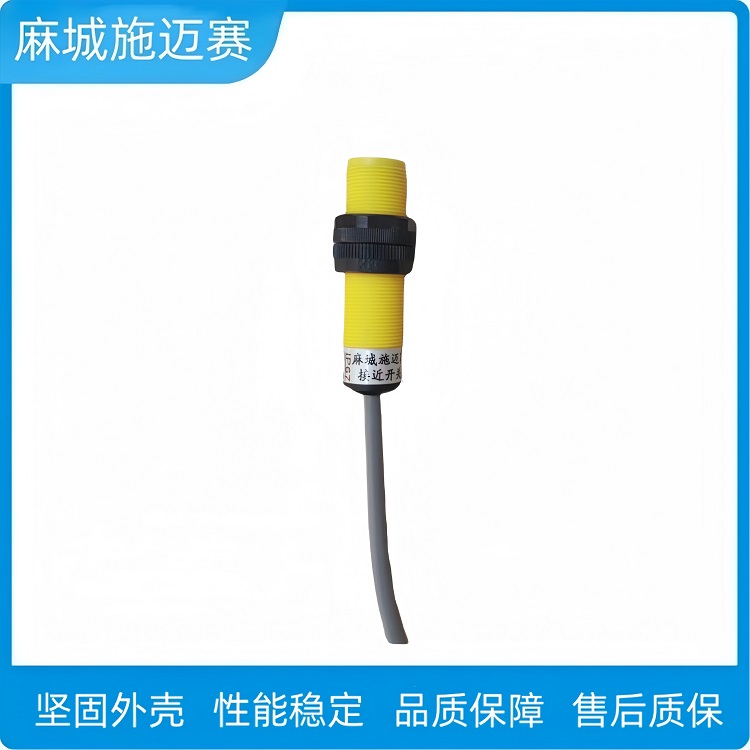

接近开关JD - 1705E1 - C50性能稳定可靠的分析产品基本信息
接近开关JD - 1705E1 - C50麻城施迈赛量产的产品。其外观尺寸为17x17，检测距离为5mm，输出类型有NPN/NO、NPN/NC、PNP/NC三种，电源要求为DC10 - 30V，配线材料采用PVC耐油材质，防护等级达到IP67。接近开关正因为如此，非齐平安装的接近开关的灵敏度比齐平安装的灵敏度要大些，在实际应用中可以根据实际需要选用。接近传感器由高频振荡、检波、放大、触发及输出电路等组成。接近开关振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。
从接近开关共性特点看其稳定性工作原理稳定
接近开关是一种无触点开关，它既有行程开关特性，同时也具有传感器的性能。接近开关A30 - 3415GK这类接近开关由振荡器、开关电路及放大输出电路组成。振荡器产生交变磁场，当金属目标接近磁场并达到感应距离时，在金属目标内产生涡流，导致振荡衰减以至停振，振荡及停振变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，达到非接触式检测目的。虽然未提及JD - 1705E1 - C50具体工作原理，但同属接近开关，其工作原理稳定可靠，这为性能稳定提供了基础。
工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业 量产自动流水线及微机信号，数控装置等应用。
自身特性保障
接近开关具有频率响应快、使用寿命长、抗干扰能力强等特点，还具备防水、防腐蚀、防震的特性。接近开关JD - 1705E1 - C50防护等级达到IP67，能有效防止灰尘进入和长时间浸水影响，减少因环境因素导致的故障，保证其在不同环境下稳定工作。
从JD - 1705E1 - C50自身参数看稳定性电源适应性
该接近开关电源要求为DC10 - 30V，较宽的电源范围使得它在不同电源环境下都能正常工作，减少了因电源波动导致的性能不稳定问题。例如，在一些电源电压可能存在小范围波动的工业环境中，它依然可以稳定运行。
检测距离稳定
检测距离固定为5mm，这意味着它在检测目标物体时，能够稳定地在这个距离进行感应，为工业自动化量产中的定位、计数等操作提供了稳定准确的检测结果，保证了量产过程的稳定性和一致性。
市场销售情况侧面反映稳定性
接近开关JD - 1705E1 - C50性能稳定可靠
接近开关性能稳定，尾部有灵敏度调整器，根据大小可以有效调整距离。稳定性高，检测距离较长。小巧，精美，高效，特别适用于半导体、微电子、精密机械等行业。抗强冲击、耐压耐腐蚀的金属应面接近开关，采用不锈钢一体化封技术，在许多防碰机械及恶劣环境下依然能稳定可靠使用。
按其外型形状可分为园柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少量产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。
接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。
两线制接近开关
两线制接近开关安装简单，接线方便；应用比较广泛，但却有残余电压和漏电流大的缺点。
直流三线式
直流三线式接近开关的输出型有NPN和PNP两种。PNP输出接近开关一般应用在PLC或计算机作为控制指令较多，NPN输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性进行选择其输出形式。
性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同。有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。
接近开关也叫接近传感器，又称无触点行程开关，它除了可以完成行程控制和限位保护外，还是一种非接触型的检测器件，用作检测零件尺寸和测速等，也可用于变频计数器、变频控制的脉冲发生器、传动机械的位置控制和自动加工程序的衔接等。特点有性能稳定、寿命长、微功耗、定位精度高、动作响应频率高、防水防尘耐油、IP67防护适应恶劣的工作环境等优点。
（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。还有量产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。
（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。
（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。
（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。
（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。
（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。
（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。
接近开关安装过程中应注意事项：
1)被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关；
2)用手拉拽接近开关引线会损坏接近开关，安装时在引线距接近开关10厘米处用线卡固定牢固；
3)不应用脚踏接近开关，安装时设置保护罩壳；
4)开关使用距离应设定在额定距离的80%以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。
5）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外;在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。
6）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离;并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。
接近开关就是平常生活中所说的感应开关，是一种非常先进的开关，这种开关不需要用机械传递动力，是非常安全的一种开关，而这开关的分类非常的多，有电感式、电容式、霍尔式、交、直流型。
产品结构美观、紧凑，采用高亮度LED发光指示灯，底部圆弧表贴抗震设计，安装简便。适用于震动较大的场合；备有PAC系列、PI系列与PM系列金属固定支架，美观大方，安装简便。
麻城施迈赛主营产品：接近开关、光电开关、双向拉绳开关、两级跑偏开关、打滑开关、速度开关、限位开关、声光报警器、气缸磁性开关、防爆磁性接近开关、倾斜开关、纵向撕裂开关、井筒磁开关、热电偶溜槽堵塞开关、矿用防爆电气、电厂输煤系统，永磁感应器|双向拉绳开关|两级跑偏开关|打滑检测器|磁开关|电厂输煤系统传感器等七大类、50个系列、2000多种规格。
