GVD300、GVH100矿用本安型撕裂传感器

　　GVD300 GVD1200 GVD1.5矿用胶带撕裂保护传感器GVD1.5，GVD300 GVD1200，GVD30，GVD400，GVH1.0型撕裂保护传感器与带式运输机保护装置(主机)配合使用对控制皮带撕裂故障可的进行保护。主要使用于煤矿井下含有、煤尘及其它有气体的场所。

　　一、概 述

　　GVD300 GVD1200 GVD1.5矿用本安型胶带纵向撕裂传感器为矿用本质安，全型（以下简称传感器）。适用于煤矿井下有、煤尘的环境中，也适用于地面环境。与胶带机成套电气控制装置配套使用时，用作胶带机胶带纵向撕裂检测与保护。

　　1、使用环境条件

　　（1）周围环境温度：-10℃~+40℃，海拔高度：≤2000m；

　　（2）周围空气平均相对湿度：≤95（+25℃）；

　　（3）大气压力：80KPa~106KPa；

　　（4）在有煤尘的环境；

　　（5）在无***振动与冲击的地方。

　　2、防爆型式：矿用本质安，全型"ExibI"。

　　3、工作方式：连续工作制。

　　二、主要技术参数

　　1、灵敏度

　　a.传感器在124mm×124mm面积上接受重量为400g±100g的物料时，输出阻值应≤200Ω。

　　b.传感器上无负荷时，输出阻值≥100KΩ。

　　2、输出信号：为电阻值，单位为（Ω）。

　　3、传感器输出电阻≤200Ω时，装置用主机应输出急停车信号。

　　4、传感器的接受面积为1000mm×250mm。

　　5、传感器的工作电压不大于DC24V；工作电流不大于0.5。（在煤矿井下使用时，与本安设备联接）

　　6、传感器的输出电缆长度不大于2.5m。（***矿用阻燃橡胶软电缆MYQ2×1.0）

　　三、结构特点及工作原理

　　1、结构特点

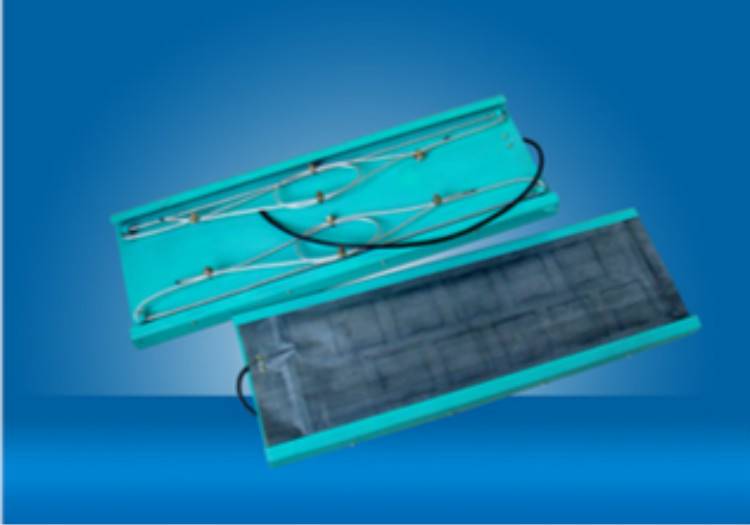

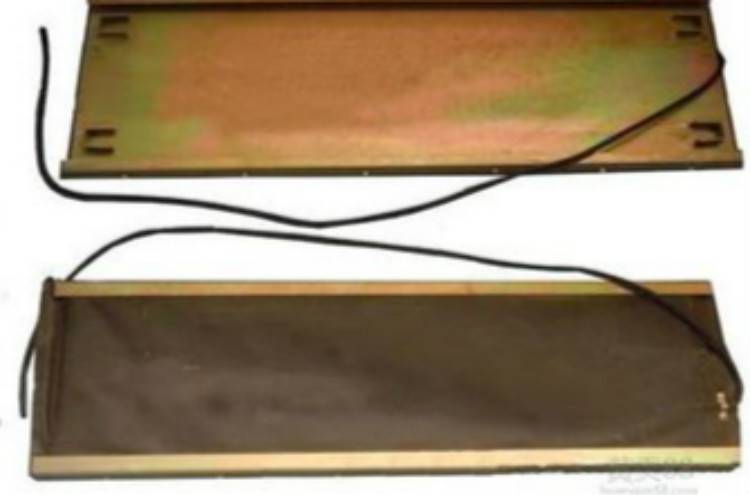

　　传感器由导电橡胶和印刷板组成，每块导电橡胶的面积为124mm×124mm，多块组成后，使传感器接受元件面积为1000mm×250mm。

　　2、工作原理

　　当胶带机撕裂后，洒落下来的煤被传感器所接受，这样改变了导电橡胶与印刷板间的接触电阻。当重量达到一定程度时，传感器将输出≤200Ω的电阻值，送至装置用主机或控制机，控制系统发出纵向撕裂急停车信号，实现对胶带机纵向撕裂的检测和保护。

　　3 、关联设备

　　KXJ-127D隔爆兼本安型多功能控制箱。

　　4、外形尺寸

　　外形尺寸：长×宽×高：1050×300×47（mm）；重量：15kg。

　　5、安装、调试

　　（1）安装

　　1）传感器的安装以胶带机正常工作时，不刮碰为宜，位置应在两组托辊中间偏后。

　　2）传感器用钢丝绳穿入侧膀的槽口里，然后固定在胶带运输机的两侧的机架上。

　　（2）调试与接线

　　1）安装前用万用表测量传感器的输出电阻值，当传感器无荷时，万用表数值≥100KΩ；用手按压时，万用表数值＜100Ω。

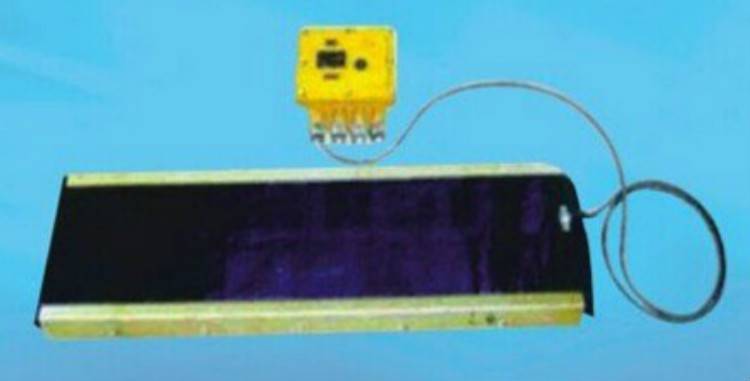

　　2）将传感器的电缆直接接入装置用主机或就近的急停开关中，如电缆长度不够时，应通过本安接线盒来实现。

　　6、使用

　　（1）传感器在煤矿井下使用时，与检验合格的本质安，全型电气设备连接。

　　（2）在使用过程中，需经常打扫传感器表面上的尘埃和皮带表面溅落下来的煤粒，以防传感器误动作。
