| 型号 |
EPK66-21FG/DM |
类型 |
垂直安装直角钮子开关 |
| 开关数 |
双极 |
额定电压 |
380V |
| 额定电流 |
5 |
面板材质 |
不锈钢 |
| 适用范围 |
电厂、水泥厂、钢厂、矿山、化工厂、码头 |
开关次数 |
500万次 |
| 电寿命 |
2年 |
加工定制 |
否 |
| 防护等级 |
IP67 |
温度范围 |
-25+75 |
| 厂家 |
麻城施迈赛 |
|

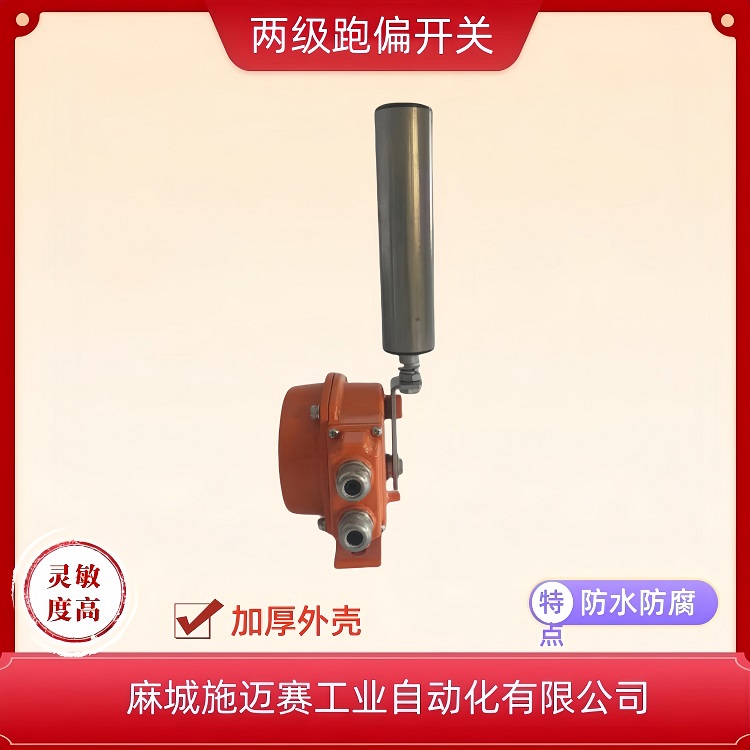

两级跑偏开关EPK66-21FG/DM皮带跑偏控制装置在现代工业量产中的应用：在现代化工业量产中，皮带输送机作为物料输送的重要设备，其安全稳定运行对整个量产流程至关重要。皮带跑偏是输送机运行过程中最常见的故障之一，轻则导致物料撒落、皮带磨损，重则可能引发火灾甚至造成人员伤亡。两级跑偏开关EPK66-21FG/DM作为一种先进的皮带跑偏控制装置，通过其独特的两级报警机制，为皮带输送系统提供了可靠的安全保障。是一款非常典型和常用的两级跑偏开关，是皮带输送机安全保护系统中的核心装置。下面我将为您详细解释它的功能、原理、应用和注意事项。
工作原理与结构
结构： 主要包括一个坚固的外壳、一个可转动的探杆（臂）、内部凸轮机构、微动开关（或接近开关）和复位机构。
工作原理：
跑偏开关通常成对安装在皮带机两侧，位于承载段或回程段，探杆垂直位于皮带边缘外侧。
皮带正常运行时，不接触探杆。
当皮带跑偏时，其边缘会推动探杆绕轴旋转。
探杆的旋转带动内部凸轮，依次触发一级和第二级的微动开关，改变其触点状态（常开变常闭，常闭变常开）。
这些触点状态的变化通过电缆传送到控制柜，实现报警和停机功能。
故障排除后，皮带回到中心位置，探杆在复位弹簧或自重作用下自动复位（或需要手动复位，取决于型号）。
两级跑偏开关EPK66-21FG/DM皮带跑偏控制装置采用机械式触发原理，主要由开关本体、动作杆和复位机构组成。当皮带发生跑偏时，会触碰动作杆，带动内部微动开关动作，发出报警信号。这种开关之所以称为"两级"，是因为它设计有轻度跑偏和重度跑偏两个触发位置，分别对应不同的报警级别。一级报警通常在皮带跑偏达到皮带宽度5-10%时触发，此时控制系统会发出声光报警，提醒操作人员注意检查，但不会立即停机，给操作人员留出调整时间。第二级报警则在跑偏更加严重时（通常为皮带宽度的15-20%）触发，此时控制系统会立即切断电机电源，强制停机，避免事故扩大。这种分级报警机制既保证了量产安全，又避免了不必要的停机损失。
产品名称与型号解析
两级跑偏开关：意味着该装置有两个独立的动作位置（角度），对应两个级别的报警信号。
EPK66-21FG/DM： 这是制造商的型号编码，通常包含以下信息：
EPK： 可能代表“电子位置开关”或厂家的系列代码。
66： 可能指代外壳设计、扭矩或安装尺寸。
21： 通常表示触点配置，例如“2常开、2常闭”或与此类似。
FG： 可能指外壳材料（如玻璃纤维增强聚酯）或防护等级。
DM： 可能指双金属摆臂、特定安装方式或派生型号。
的技术特点与优势
EPK66-21FG/DM跑偏开关采用全密封结构设计，防护等级达到IP67，能够有效抵御粉尘、潮湿等恶劣环境影响。其外壳通常采用高强度铝合金或不锈钢材质，具有优异的抗冲击和耐腐蚀性能，适用于矿山、港口、电厂等各种严苛工况环境。
该型号开关的触点容量大，可直接控制交流380V或直流220V电路，无需额外增加中间继电器。其机械寿命可达100万次以上，电气寿命也在10万次以上，确保了长期可靠运行。另外，EPK66-21FG/DM还具备手动复位功能，在故障排除后需要人工确认才能重新启动设备，进一步提高了安全性。
相比传统单级跑偏开关，EPK66-21FG/DM的两级报警设计具有明显优势。它能够更早发现跑偏趋势，给操作人员提供预警；同时又能根据跑偏严重程度采取不同措施，避免了"一刀切"式的停机处理，既保障了安全又提高了量产效率。
主要功能与作用
皮带跑偏开关的核心作用是监测输送带在运行中的横向偏移，防止因严重跑偏造成的设备损坏和量产事故。
一级跑偏（轻故障/报警级）：当皮带边缘轻微接触到开关的探杆（摆臂），使其转动一个较小角度（通常为10°-20°）时触发。此时，开关会输出一个报警信号（如送至控制室的声光报警），提示操作人员及时调整皮带张紧器、清理积料或检查托辊，避免情况恶化。
二级跑偏（重故障/停机级）：如果跑偏继续加剧，探杆被推动到更大的角度（通常为35°-45°）时触发。此时，开关会输出一个停机信号，直接联锁停止皮带机驱动电机，以防止：
皮带撕裂、边缘磨损
物料洒落
滚筒与机架损坏
甚至火灾风险（因摩擦生热）
典型应用场景
所有使用皮带输送机的行业都需要它，例如：
矿山、采石场
火力发电厂、水泥厂
港口码头、粮食仓储
钢铁、化工
任何长距离物料输送系统
跑偏开关的选型与系统集成建议
选择跑偏开关时，除了考虑EPK66-21FG/DM的基本参数外，还需注意以下几点：环境温度范围（-40℃～+80℃）、防护等级（至少IP65）、防爆要求（如煤矿用需具备ExdI防爆认）、触点形式（常开/常闭）等。对于特殊环境，如高寒地区或海上平台，可能需要定制特殊材质的开关。
在现代智能化输送系统中，EPK66-21FG/DM跑偏开关通常与PLC或DCS系统集成。其信号可通过硬接线接入，也可通过现场总线（如PROFIBUS、Modbus等）传输。建议将跑偏信号与其他设备状态信号（如拉绳开关、速度检测器等）联动，形成完整的输送机安全保护系统。
随着工业物联网技术的发展，新一代智能跑偏开关开始具备自诊断、无线传输等功能。虽然EPK66-21FG/DM作为成熟产品仍被广泛使用，但在新建项目中，也可以考虑采用集成更多智能功能的升级产品，为未来数字化运维预留接口。
两级跑偏开关EPK66-21FG/DM皮带跑偏控制装置
安装与调试要点
安装位置： 通常安装在皮带机头、机尾附近，以及长距离皮带的中间段。安装支架必须牢固。
安装方向： 确保探杆的转动平面与皮带运行方向垂直，且与皮带侧边有适当间隙（约25-50mm）。
动作角度设置： 出厂时通常已设定好，但安装后需根据现场情况进行校验，确保两级动作角度准确、可靠。
布线： 信号线应使用屏蔽电缆，远离动力线敷设，防止干扰。
维护与故障排除
定期检查： 每月或每季度手动测试一次，检查探杆转动是否灵活，信号输出是否正常。
清洁： 清除探杆转轴处的灰尘和积料，防止卡涩。
触点检查： 对于使用微动开关的型号，注意其电气寿命，必要时更换。
常见故障：
误报警： 可能是安装松动、振动过大或外部物体误碰。
不动作： 可能是探杆卡死、内部微动开关损坏或线路故障。
无法复位： 检查复位弹簧或机构是否损坏。
跑偏开关的安装与调试要点
正确安装是确保跑偏开关正常工作的前提。EPK66-21FG/DM通常安装在皮带输送机的两侧，距离皮带边缘约50-100mm处，安装间距一般为30-50米。安装时需要注意保持开关动作杆与皮带平行，且动作杆应能自由转动，不受阻碍。
调试过程中，首先需要调整一级报警的触发角度，通常设置为15-20度；第二级报警角度则设置为30-45度。具体角度应根据皮带宽度、速度和物料特性进行调整。调试完成后，应手动测试两级报警功能是否正常，确认信号能够准确传送至控制系统。
日常维护中，需要定期检查开关动作是否灵活，清除积尘和杂物，确保机械部分润滑良好。同时要检查电气连接是否牢固，避免因振动导致线路松动。在恶劣环境中使用的开关，更应缩短检查周期。
两级跑偏开关EPK66-21FG/DM以其可靠性能和完善的保护机制，成为皮带输送机安全运行的重要保障。其分级报警理念既符合安全量产要求，又兼顾了量产效率，体现了现代工业控制设备的设计智慧。随着工业自动化水平不断提高，跑偏开关作为基础安全元件，其重要性将更加凸显。正确选择、安装和维护EPK66-21FG/DM跑偏开关，对于预防皮带输送系统事故、保障连续安全量产具有重要意义。
