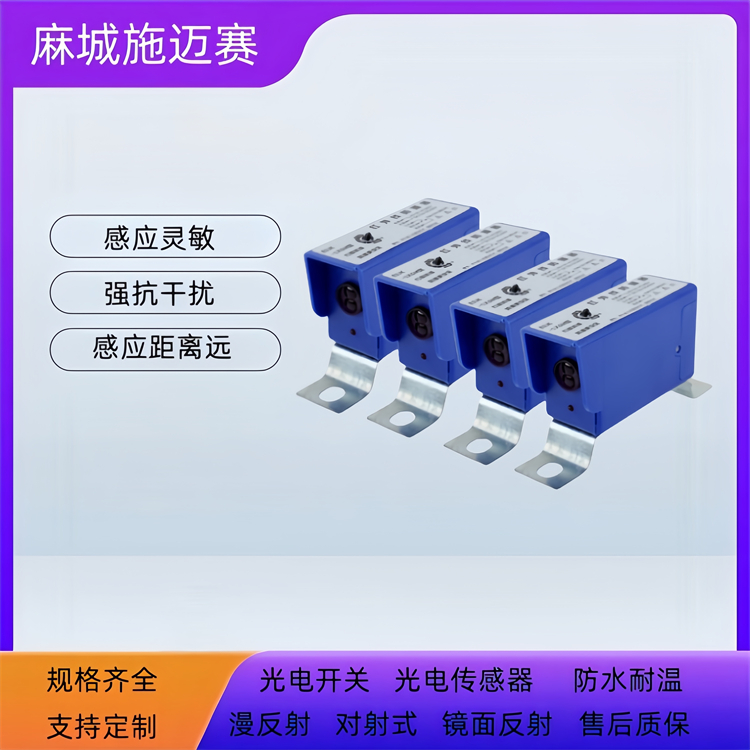

光电开关DS-2KG-HL80

　　光电开关DS-2KG-HL80是一款工业级光电传感器，常用于物体检测、位置控制、计数等自动化应用。由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，经延时（或不延时）触发驱动器输出光电开关控制信号。光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

　　工作原理

　　光电开关（光电传感器）是光电接近开关的简称，它利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

　　主要特性

　　检测类型：

　　通常为漫反射型（无需反射板，直接检测物体反射光），也可能是对射型或反射板型，需确认具体型号后缀。

　　检测距离：

　　检测距离约 80cm（不同厂商可能标称不同，如30cm-80cm可调）。

　　输出信号：

　　NPN/PNP 晶体管输出（常开/常闭可选），部分型号可能支持继电器输出。

　　电源电压：

　　DC 10-30V（典型工业电压范围）。

　　响应时间：

　　毫秒级（如≤2ms），适合高速检测。

　　环境适应性：

　　防护等级 IP67（防尘防水），耐油污、抗干扰。

　　安装方式：

　　螺纹安装（如M18/M12螺纹）或支架固定。

　　光电开关参数：

　　1.电源电压：直流10-30VDC、交流90-250VAC

　　2.检测距离：cm 。

　　3.输出电流：300m。

　　4.输出模式：NPN常开、NPN常闭、PNP常开、PNP常闭、二线常开、二线常闭、交流常开、交流常闭。

　　光电开关产品特点

　　1、具有自诊断稳定工作区指示功能，可及时对射式光电开关

　　告知工作状态是否可靠；

　　2、对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便；

　　3、对ES外同步（外诊断）控制端的进行设置可在运行前预检光电开关是否正常工作。并可随时接受计算机或可编程控制器的中断或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；

　　4、响应速度快，高速光电开关的响应速度可达到0.1ms，每分钟可进行30万次检测操作，能检出高速移动的微小物体；

　　5、体积小、重量轻，安装调试简单，并具有短路保护功能。

　　技术参数

　　输出类型有：

　　1：三线NPN常开或常闭

　　2：三线PNP常开或常闭

　　3：四线NPN或PNP（常开+常闭）

　　4：DC二线常开或常闭

　　5：AC二线常开或常闭

　　6：工作电压：10－30V DC （90~250V AC ）

　　7：输出电流：200mA (交流 300mA)

　　8、感应方式：红外感应

　　9、响应时间：对射型＜5ms/漫反射型＜3ms

　　10，检测体：白色A4纸；

　　11、工作环境温度：-25℃－80℃

　　12、防护等级：IP67

　　光电开关使用环境

　　1、使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx

　　2、使用环境温度——20~+65℃（未结冰状态），保存时：—25~+70℃

　　3、使用环境湿度——35~85%RH，保存时：35~85%RH

　　4、材质——外壳：ABS，镜头：丙稀酸（反射镜面：PC）

　　5、保护等级——IP65（IEC规格）

　　6、结构类型——放大器内藏型检测方式—透过型

　　7、电源电压——24—240V AC 24—240V DC（V）

　　光电开关产品特性：对射型、漫反射型、回归反射型光电开关都有防止相互干扰功能，安装方便；

　　响应速度快红外调制型光电检测，性能稳定、响应速度快、抗冲击、耐振动、光扰小、超长寿命；

　　对射型、回归反射型及漫反射型三大类型近百种规格产品可选。

　　检测距离可选范围广，从3mm-100m,光电开关以适用不同使用要求，圆柱形（M12/M18/M30)，方型等多种外型规格可选。

　　开关量输出种类丰富，分直流二线、直流三线、直流四线及交流二线、继电器输出等，NPN或PNP极性任选。

　　连接方式有电缆型及航空插座型，分为2线、3线、4线电缆及航空插座型。

　　宽范围工作电压，方便系统设计，直流型为DC10-30V，交流型为AC 20-250V。

　　可检测各种不同的物体，如：玻璃、铁、塑胶、木材、液体...等等，根据光量的反射与接收进行检测。

　　可识别物体颜色：根据颜色反射率与吸收率，光电传感器能检测物体反射光从而识别颜色。

　　可广泛应适用于机械、化工、造纸、轻工等行业作限位、定位、检测、计数、测速、等其它工业自动化感测用途。

　　光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安全系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

　　接线方式（以NPN输出为例）

　　光电开关的分类

　　按检测方式分

　　常用光电开关的分类方法：按检测方式可分为反射式、对射式和镜面反射式三种类型。对射式检测距离远，可检测半透明物体的密度（透光度）。反射式的工作距离被限定在光束的交点附近，以避免背景影响。镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。

　　表1给出了光电开关的检测分类方式及特点说明。

　　按结构分类

　　光电开关按结构可分为放大器分离型、放大器内藏型和电源内藏型三类。

　　放大器分离型是将放大器与传感器分离，并采用专用集成电路和混合安装工艺制成，由于传感器具有超小型和多品种的特点，而放大器的功能较多。因此，该类型采用端子台连接方式，并可交、直流电源通用。具有接通和断开延时功能，可设置亮、音动切换开关，能控制6种输出状态，兼有接点和电平两种输出方式。

　　放大器内藏型是将放大器与传感一体化，采用专用集成电路和表面安装工艺制成，使用直流电源工作。其响应速度局面（有0.1ms和1ms两种），能检测狭小和高速运动的物体。改变电源极性可转换亮、暗动，并可设置自诊断稳定工作区指示灯。兼有电压和电流两种输出方式，能防止相互干扰，在系统安装中十分方便。

　　电源内藏型是将放大器、传感器与电源装置一体化，采用专用集成电路和表面安装工艺制成。它一般使用交流电源，适用于在现场取代接触式行程开关，可直接用于强电控制电路。也可自行设置自诊断稳定工作区指示灯，输出备有SSR固态继电器或继电器常开、常闭接点，可防止相互干扰，并可紧密安装在系统中。

　　可能的产品特性电压范围

　　参考搜索结果中GDK - 3 - DS80M2和GDK - 3 - DS80Y2光电开关，推测“光电开关DS - 2KG - HL80”工作电压可能为DC10 - 30V。

　　检测类型

　　可能为漫反射型，这种类型发射端与接收端同体，发射端的红外发射二极管将红外光照射到物体上，经过物体的返回光让接收端收到，感应距离取决于透镜的材质与大小，且与被检测物的颜色深浅的反光率有关系。

　　检测距离

　　结合GDK - 3 - DS80M2和GDK - 3 - DS80Y2的检测距离，其检测距离可能为80CM。

　　输出类型

　　可能是NPN常开式的红外线光电开关。

　　利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。光电开关是一种具有开关量的位置传感器，它是利用被检测物体，对红外线光束的遮光或反射来检测物体的有或无、光电开关检测不局限于金属对其他物体均可检测。光电开关可分为自反射型、反馈反射型、透过型。可以与微机联网、也可以直接驱动继电器、计数器、接触器、达到自动控制目的。
