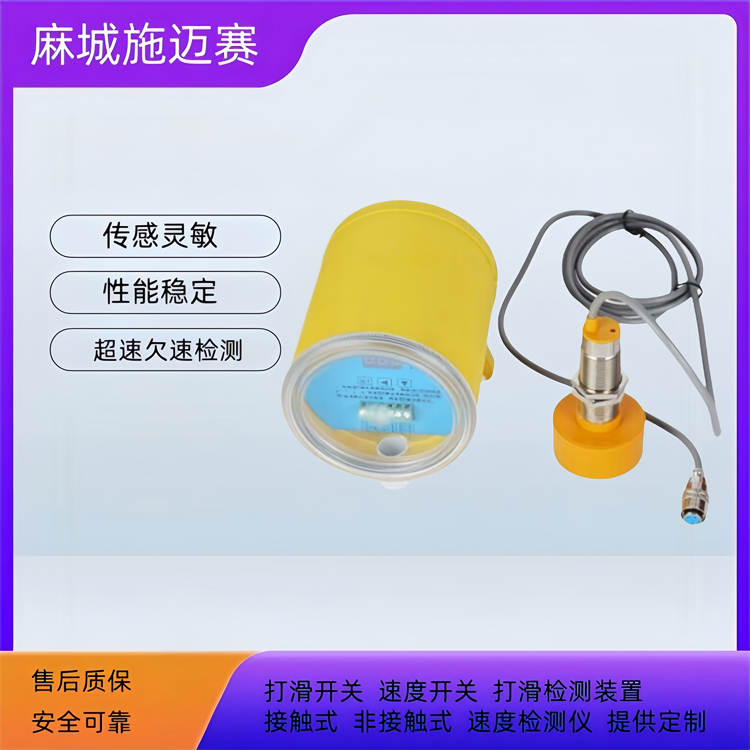

打滑检测器DH-P-1 :220VAC:4-20mA 配套检测接近开关

　　打滑检测器DH-P-1 :220VAC:4-20mA 配套检测接近开关在工业量产的输送系统中，皮带输送机因具备输送能力强、适用范围广等优势，被广泛应用于矿山、冶金、电力、化工等诸多行业。然而，皮带打滑是皮带输送机运行过程中极为常见的故障之一。通过输送带旋转速度的变化来判断打滑。本开关有自动识别均速功能，当超出均速或者低于均速范围，打滑检测器发出开关量型号，本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于电厂、煤矿、冶金、水泥厂、化工、交通等行业。一旦发生打滑，不仅会降低输送效率，还可能导致皮带磨损加剧、物料堆积，严重时甚至会引发火灾、设备损坏等重大安全事故，给企业带来巨大的经济损失。为有效解决皮带打滑问题，保障输送系统的安全稳定运行，打滑检测器DH-P-1（220VAC，4~20mA）并配套相应的检测接近开关，对皮带输送机的运行状态进行实时监测。经过一段时间的安装调试与实际运行，该系统已展现出良好的性能，为企业的安全量产提供了有力保障。

　　产品特点

　　1、检测模式：非接触式；

　　2、适应检测带速：0∽9.99米/秒；

　　3、可检测速度打滑率：0∽100%；

　　4、速度测量误差：< 0.1米/秒；

　　5、继电器运行寿命：10万次；

　　6、触点容量：AC220V 3A；

　　7、供电电压：AC220V 50Hz；

　　8、使用环境温度：-25°+65℃

　　9、转速显示范围：0∽9.99米/秒；

　　10、传感器防护等级：IP67；

　　结构特性

　　1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防腐防水性能较好。传感器为磁电式，安装方便，可靠性高。

　　2.由于控制部份采用CMOS电路，温度适应性能较好。

　　带速传感器:检测带速0.8～6.5m/s

　　可检测速度打滑率10％～50％

　　防护等级：IP65

　　供电电压220V,50Hz

　　触点容量220V,5A

　　一级打滑警告输出 一组常开触点，一组常闭触点供程控使用。

　　二级打滑报警输出 一组常开触点，一组常闭触点供停机使用。

　　产品特性与工作原理

　　打滑检测器DH-P-1特性

　　打滑检测器DH-P-1采用220VAC供电，输出信号为4~20mA的模拟量信号。这一信号制式在工业自动化领域应用广泛，具有抗干扰能力强、传输距离远等优点。4mA通常代表测量值的下限，对应皮带处于静止状态；20mA则代表测量值的上限，对应皮带达到额定转速。通过对输出电流信号的分析，能够很准判断皮带的运行速度是否正常。

　　该检测器具备较高的测量精度和稳定性，能够在恶劣的工业环境下正常工作。其防护等级达到IP67，可有效抵御灰尘、水汽等的侵入，适用于高温、高湿、多尘等复杂工况。此外，DH-P-1还具有安装简便、调试方便等特点，能够快速与现场设备进行对接。

　　配套检测接近开关特性

　　本次配套使用的检测接近开关为电感式模拟量接近开关，输出信号同样为4~20mA，与打滑检测器DH-P-1实现了完美兼容。该接近开关采用非接触式检测方式，无需与被测物体直接接触，避免了因机械摩擦而导致的磨损，延长了设备的使用寿命。

　　接近开关的感应距离可根据实际需求进行调整，很大感应距离可达[X]mm，能够满足不同场景下的检测要求。其响应速度快，能够实时捕捉皮带滚筒的转动信号，为打滑检测提供准确的数据支持。同时，该接近开关还具备短路、过载、反向等保护功能，进一步提升了系统的可靠性。

　　打滑检测器DH-P-1 :220VAC:4-20mA 配套检测接近开关

　　工作原理

　　整个系统的工作原理基于转速测量与信号分析。当皮带输送机运行时，皮带带动滚筒转动，安装在滚筒附近的接近开关会实时检测滚筒的转动情况。接近开关通过感应滚筒上的金属部件（如螺栓、齿轮等），产生与滚筒转速成正比的脉冲信号。

　　这些脉冲信号被传输至打滑检测器DH-P-1后，检测器内部的电路会对信号进行处理和分析。通过计算单位时间内的脉冲数量，得出滚筒的实际转速，并将其转换为4~20mA的模拟量输出信号。控制系统根据接收到的模拟量信号，与预设的额定转速进行对比。当实际转速低于额定转速的一定比例（如80%）时，系统判定皮带发生打滑，并及时发出报警信号，同时可根据预设程序触发停机等保护动作，避免事故的进一步扩大。

　　触轮随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

　　当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

　　本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。

　　安装与调试

　　（一）安装位置选择

　　为确保检测的准确性和可靠性，安装位置的选择至关重要。经过现场勘查与分析，我们将接近开关安装在皮带输送机的从动滚筒侧面。从动滚筒的转速与皮带的实际运行速度最为接近，能够真实反映皮带的运行状态。安装时，需保证接近开关与滚筒表面的距离在感应范围内，且两者之间无障碍物遮挡，以确保接近开关能够稳定、准确地检测到滚筒的转动信号。

　　打滑检测器DH-P-1则安装在便于观察和调试的位置，通常选择在输送机附近的控制柜内或墙壁上。安装过程中，需严格按照产品说明书的要求进行接线，确保电源、信号等线路连接正确、牢固。

　　（二）调试过程

　　安装完成后，我们对系统进行了全面的调试。首先，进行了电源测试，确保打滑检测器和接近开关能够正常通电。接着，启动皮带输送机，观察接近开关的工作状态。通过调整接近开关的感应距离和灵敏度，使其能够准确检测到滚筒的转动，输出稳定的脉冲信号。

　　随后，对打滑检测器DH-P-1的参数进行设置。根据皮带输送机的额定转速，在检测器上设置相应的阈值。当皮带转速低于该阈值时，检测器将输出报警信号。通过多次测试与调整，确保系统能够在皮带打滑的一时间发出准确的报警信息。

　　在调试过程中，我们还对系统的联动功能进行了测试。当系统检测到皮带打滑时，能够及时触发声光报警装置，并向控制系统发送停机信号，使皮带输送机迅速停止运行，有效避免了事故的发生。

　　实际运行效果

　　（一）故障检测准确性

　　经过一段时间的实际运行，打滑检测器DH-P-1配套检测接近开关系统展现出了极高的故障检测准确性。在多次模拟打滑试验中，系统均能够在皮带转速下降至预设阈值时，及时发出报警信号并触发停机动作，未出现漏报、误报等情况。

　　在日常量产过程中，该系统成功检测到了[X]次皮带打滑故障。每次故障发生时，系统都能够迅速响应，为维修人员争取了宝贵的时间，避免了故障的进一步恶化。通过及时维修和调整，有效降低了设备的损坏程度，减少了因故障停机而造成的量产损失。

　　（二）系统稳定性

　　在复杂多变的工业环境下，系统的稳定性至关重要。经过长期运行考验，打滑检测器DH-P-1和配套接近开关表现出了良好的稳定性。无论是高温、高湿的夏季，还是寒冷、干燥的冬季，系统均能够正常工作，未出现因环境因素而导致的故障。

　　此外，系统的抗干扰能力也较强。在现场存在大量电机、变频器等电气设备的情况下，接近开关和检测器能够有效抵御电磁干扰，输出稳定的信号。这为系统的可靠运行提供了有力保障。

　　（三）经济效益与社会效益

　　该系统的应用为企业带来了显著的经济效益。一方面，通过及时检测和处理皮带打滑故障，减少了设备的维修成本和更换费用。据统计，自系统投入运行以来，皮带的使用寿命延长了[X]%，设备维修费用降低了[X]%。另一方面，避免了因故障停机而导致的量产中断，提高了量产效率。

　　在社会效益方面，系统的应用有效提升了企业的安全量产水平。通过预防和减少皮带打滑事故的发生，避免了因设备故障而引发的安全隐患，保障了员工的生命安全和企业的财产安全。同时，也为同行业其他企业提供了可借鉴的经验，推动了行业整体安全管理水平的提升。

　　存在的问题与改进措施

　　（一）存在的问题

　　尽管系统在实际运行中取得了良好的效果，但仍存在一些不足之处。一是部分员工对系统的操作和维护知识掌握不够熟练，在系统出现报警时，不能及时、准确地进行处理，可能会延误故障排查时间。二是系统的数据分析功能有待进一步完善。目前，系统仅能实现基本的转速检测和报警功能，对于皮带运行状态的历史数据查询、趋势分析等功能较为欠缺，不利于对设备运行状况进行深入分析和预测。

　　（二）改进措施

　　针对上述问题，我们制定了以下改进措施。一是加强员工培训，定期组织系统操作和维护知识的培训课程，邀请技术人员进行讲解和现场指导，提高员工的操作技能和故障处理能力。同时，编制详细的操作手册和故障排查指南，方便员工随时查阅。二是对系统进行升级改造，增加数据分析模块。通过接入工业互联网平台，实现对皮带运行数据的实时采集、存储和分析。利用大数据分析技术，对皮带的运行状态进行趋势预测，提前发现潜在的故障隐患，实现预防性维护。

　　打滑检测器DH-P-1 :220VAC:4-20mA 配套检测接近开关系统的成功应用，有效解决了皮带输送机皮带打滑的监测问题，为企业的安全量产提供了有力保障。该系统具有检测准确、运行稳定、安装简便等优点，在实际运行中取得了良好的经济效益和社会效益。我们将继续关注系统的运行状况，不断总结经验，持续优化系统性能。同时，随着工业4.0和智能制造的发展，我们计划将该系统与企业的量产管理系统进行深度融合，实现设备运行状态的远程监控、智能诊断和自动化控制，进一步提升企业的智能化水平和核心竞争力。相信在不断的改进和完善下，该系统将在工业量产领域发挥更加重要的作用。
