CMTLWB型薄膜料位开关 220V不锈钢膜片式料位计

　　主要用途及应用范围

　　CMTLWB型薄膜料位开关 220V不锈钢膜片式料位计不绣钢检测膜片耐磨损、抗腐蚀、性能、使用维护周期更长、更方便、等诸多点。在现代工业矿山、冶金、电力、化工、塑料、建材、粮食等过程中，料仓、溜槽、输送、升降机械设备的物料定位输出开关信号，可以直接连接声光器、PLC等设备上进行料位监测或控制。对输送或升降机械内部无法安装凸出物体的地方更。

　　CMTLWB型薄膜料位开关 220V不锈钢膜片式料位计通过检测由仓内的物料作用在传感器上所产生的侧压压力来控制料位，系属压力继电器性质，安装在料仓、溜槽、提升机等设备的侧壁上，借助物料的侧压力压动料位计端上的膜片，当物料下降离开传感器时，对膜片侧压压力消失，开关恢复原状。

　　安装与使用

　　不绣钢膜片式料位计安装时，在设备的机壳或容器的侧壁上应开φ100mm物料检测孔，用螺栓将料位计固定在机壳或容器的侧壁上，使薄膜朝着与物 料接触的方向。接线红色线（公共线）兰（白）色线（常开）绿色线（常闭），在接线时根据需要，选择其中一个回路。

　　注意事项

　　（1）料位计不得安在薄膜正对着进料的方向，以免使得物料直接 冲击薄膜，引起误动作。

　　（2）安装时应小心保护好薄膜，以防止损伤薄膜。

　　（3）安装时应使薄膜垂直或略倾斜（倾斜角度≤5⪚）

　　（4）若使用的电压超过，则必须将料位计外壳接地。

　　（5）料位计在安装前，要检查其动作力和工作行程是否符合要求，全部紧固件有无缺少或松动现象。

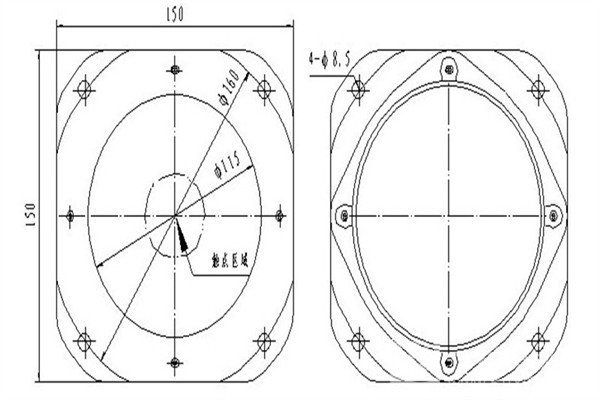

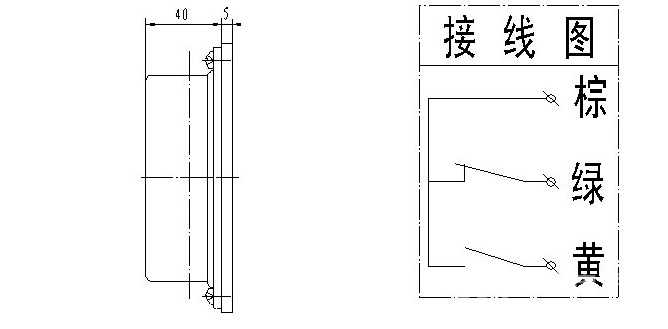

　　安装与接线

　　料位计工作原理

　　CMTLWB型薄膜料位开关 220V不锈钢膜片式料位计通过检测由仓内的物料作用在传感器上所产生的侧压压力来控制料位，系属压力继电器性质，安装在料仓、溜槽、提升机等设备的侧壁上，借助物料的侧压力压动料位计端上的膜片，当物料下降离开传感器时，对膜片侧压压力消失，开关恢复原状。

　　CMTLWB型不锈钢膜片式料位计主要技术指标

　　工作电压：24-220V交直流电压

　　额定电流：1A

　　负载特性：纯电阻

　　工作行程：1～4 mm

　　工作压力：80～150g

　　复位压力：≥80g

　　环境温度：≤100℃

　　相对湿度：≤85%（20±5℃）

　　海拔度≤1000m

　　振频：10～55 Hz，加速度≤5s 4

　　不锈钢膜片式料位计注意事项

　　（1）料位计不得安在薄膜正对着进料的方向，以免使得物料直接 冲击薄膜，引起误动作。

　　（2）安装时应小心保护好薄膜，以防止损伤薄膜。

　　（3）安装时应使薄膜垂直或略倾斜（倾斜角度≤5?）

　　（4）若使用的电压超过，则必须将料位计外壳接地。

　　（5）料位计在安装前，要检查其动作力和工作行程是否符合要求，全部紧固件有无缺少或松动现象。

　　薄膜式料位信号器安装方式：

　　安装时，在设备的机壳或容器的侧壁上应开φ100mm物料检测孔，用螺栓将料位计固定在机壳或容器的侧壁上，使薄膜朝着与物 料接触的方向。接线红色线（公共线）兰（白）色线（常开）绿色线（常闭），在接线时根据需要，选择其中一个回路。

　　薄膜式料位信号器注意事项：

　　（1）料位计不得安在薄膜正对着进料的方向，以免使得物料直接 冲击薄膜，引起误动作。

　　（2）安装时应小心保护好薄膜，以防止损伤薄膜。

　　（3）安装时应使薄膜垂直或略倾斜（倾斜角度≤5°）

　　（4）若使用的电压超过，则必须将料位计外壳接地。

　　（5）料位计在安装前，要检查其动作力和工作行程是否符合要求，全部紧固件有无缺少或松动现象。

　　不锈钢膜片式料位计运输、贮存

　　1、产品在运输过程中应避免碰撞及雨雪的侵袭；

　　2、产品应存放在干燥通风良好的仓库中。
