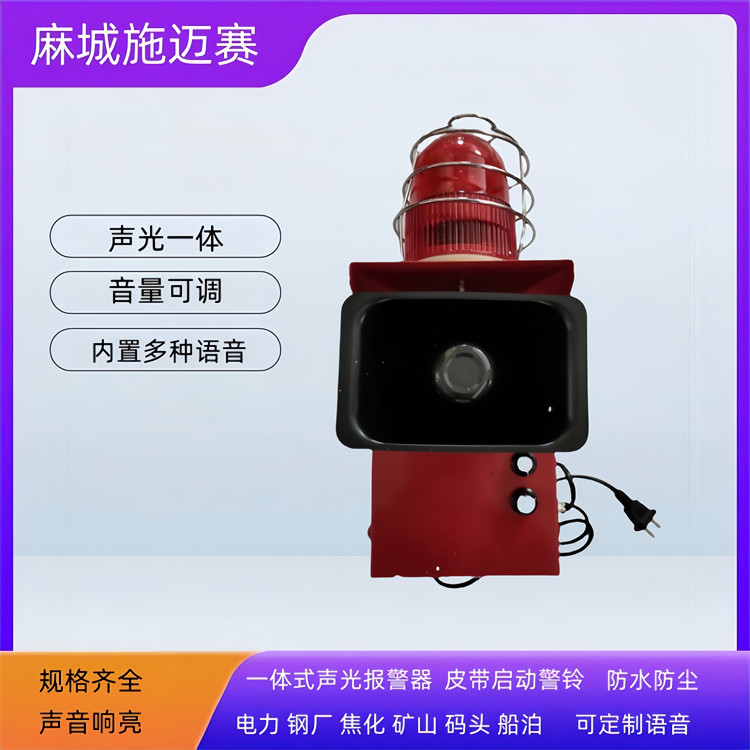

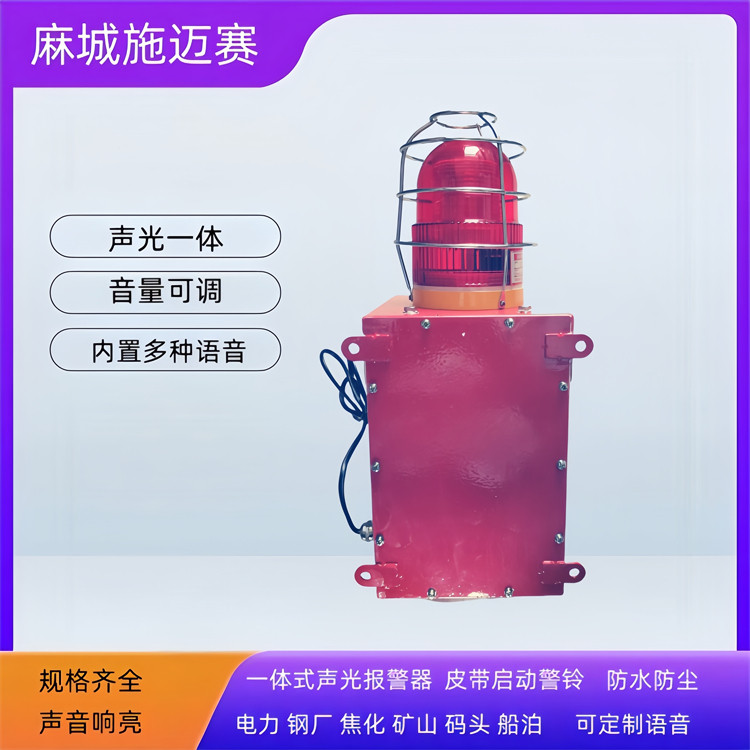

工业语音声光报警器AZ-BJQ-WG11 声光报警装置

　　 工业语音声光报警器AZ-BJQ-WG11 声光报警装置在原有报警器的基础上新开发的一种新产品，是输送系统起动、铁路道口及大型设备行走报警的常用产品。其优点集语音、声、光于一体，并可直接接入交流220V电源工作，改变了原来只有声或只有光的缺陷。声光一体报警器是我厂根据是根据港务机械、机电行业大、中型、皮带输送设备、行车及船舶、码头的实际情况而研制的产品。灯利用目前较为流行的LED灯管制造而成，防护等级高、操作简单、体积小、安装方便等优点，具有良好的防水、防潮、抗冲击抗强震性能。经过实际使用，多种音调报警提示对协调工作设备报警、保护人身安全起到了重要的作用。

　　技术参数：

　　电源电压：220V/A（可根据客户要求更换电源功率）

　　功 率：100W、80W、60W、30W等

　　电 流：3A

　　语音提示种类：可调（顺时针）

　　音 量：可调（顺时针）

　　接 线：用引线直接接入220V电源，不分正负极

　　语音内容：（调节侧面两个旋转钮，一个是调语音选择，一个调声音大小）

　　“输送机皮带启动，请注意安全”

　　“火车来了请注意安全”

　　“设备启动，请注意安全”

　　“工程报警声（长声）”

　　“注意有人上下车，注意车上有人作业”

　　“高炉出铁，轻注意”

　　“吊车启动，请注意安全‘报警声’ 吊车启吊，请注意”

　　 “天车启动，请注意”

　　“取料机正在作业，人员、车辆远离作业区域”

　　注：语音内容可根据用户提供而订做。

声光报警器AZ-BJQ-WG11 语音声光报警装置

　　主要功能及特点

　　报警功能；

　　外壳采用铝合金压铸而成，结构美观，能有效的抵御盐雾腐蚀特殊结构，设计具有良好的防水防潮、阬震等功能。

　　?  多种报警音调可供选择。

　　?  使用方式简单、可长时间连续工作。

　　?  专用集成芯片设计，超强的电磁抗干扰性能。

　　?  闪光灯内芯采用单片机而成，每秒闪光次数可以根据客户需求制定。

　　?  多种组合配置方式，系统应用灵活方便。

　　?  外观结构新颖，操作使用方便。

　　?  外壳采用阻燃 ABS，含抗紫外线、抗老化等成分，能有效的抵御盐雾腐蚀。特殊结构设计具有良好 的防水、防潮、抗震等功能。 主要技术参数 工作电压 AC110V~AC240V/DC24V 供选择 （特殊电压可定制） 电源频率 50Hz~60Hz 音    调 多种音调可供选择 功    率 10W 喇叭参数 8Ω 声    级 108dB 示警方式 声光 底座颜色 红色 灯体颜色 红、黄、绿、蓝、白(供选择) 工作温度 -30?C~+70?C 防护等级 IP65 工作湿度 10%~95%(不凝结） 参考重量 1Kg 材    质 主体：ABS   灯罩：PC

　　 工业语音声光报警器AZ-BJQ-WG11 声光报警装置

　　主要技术参数

　　颜色：红、黄、绿（供选择）

　　应用领域 适用于各种起重机械设备、建筑机械设备、路面机械设备、港口机械设备等各种中、大型机械设备运行提 示或状态辅助报警；也可应用于矿山、冶金、化工、海工及船舶等成套设备作状态和安全报警提示。

　　安装调试及使用方法

　　5、旋动音量调节电位器可进行音量调节操作。

　　安装使用方法 ?

　　? 安装固定产品时请将“LOGO”处于正上方，安装脚紧贴于墙面（壁挂式安装）或水平面（平面式安 装），用 4 个 M6 的螺丝与安装面固定，请保持安装面平整和有足够的机械强度。

　　? 安装固定于设备上时扬声器与水平面夹角应≤90°，确保安装后喇叭不产生积水,以免对声音造成影响。

　　? 选择模式一从电缆接头中连接电源线及控制线，参照左边《模式一接线示意图》以及标签上的端子定义 正确连接电源及控制线。请确保本产品工作电压与接入电源电压相符。声、光随控制信号同步工作。

　　 工业语音声光报警器AZ-BJQ-WG11 声光报警装置

　　本产品模式一：可采用线束远程切换音调，最多可切换 5 种音调对应其工作状态； 模式二：可采用内部拨码开关进行音调选定（16 种）。 主要技术参数 工作电压 AC220±10% / DC24V±20% （特殊电压可定制） 额定功率 20W 音 调 模式一 A/B/E/D/电笛（可选）远程切换 声 级 104～116dB 模式二 16 种音调（见音调表）拨码开关 颜 色 红（壳体）+黑（扬声器） 示警方式 声、光信号 工作温度 -30?C ~ +70?C 防护等级 IP65 工作湿度 10% ~ 95% (不凝结） 参考重量 2.2Kg 材 质 铝合金

　　? 选择模式二时，用户可取下前盖板，露出接线端子排 AC 电压请参考如下（图一）并参照左边《模式二(图 A)接线示意图》DC 电压请参考如下（图一）并参照左边《模式二(图 B)接线示意图》将电源线连接至接 线端子上。内部 PCB 板上有 4 个拨码开关分别对应 16 种音调，用户可参照《音调编码对应表》调节拨 码开关选择需要的音调即可。通上相应电源声、光将同步工作。

　　? 选择音调切换模式请参照（图二）所示意进行操作，选择模式一后接通电源 PCB 板上指示灯处于闪烁状 态，即示意音调切换处于模式一工作状态；选择模式二后接通电源 PCB 板上指示灯处于常亮状态，即 示意音调切换处于模式二工作状态。

　　安装使用方法

　　?  应检查电源与蜂鸣器额定电压是否相符。

　　?  蜂鸣器用 2 个 M6 的螺丝与安装面固定，安装面应平整和有足够的机械强度。

　　?  依照接线示意图（图一），接好电源线，检查无误后，方可打开电源开关。

　　?  如需要调节报警音调，请先关闭电源，拨动线路板中的拨码开关即可选择音调。

　　?  选择音调对应的拨码开关在掷到“开”位置时，请先将其他的开关应拨置“关”位置（接线示图 二）。 选型指南 型号 音调 AL001 多种 AL002 单种 注意事项

　　?  产品采用 PC 材质部件（如灯罩、壳体），不能与工业、香蕉水、 环已酮等 有机溶剂直接或间接接触，否则会被腐蚀开裂。

　　?  本产品可以用在室内、室外及船舶上，请仔细阅读说明书后使用，正确接线，切勿将电源短路。

　　?  使用时控制箱内有升温现象属正常现象。

　　?  请勿将喇叭口朝上安装以免积水。
