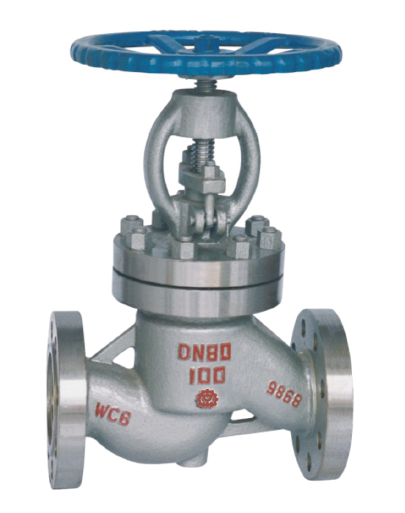

北京市阀门总厂股份有限公司-铸钢截止阀

　　铸钢截止阀概述：

　　截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。启闭件是塞形的阀瓣，密封面呈锥面，阀瓣沿阀座的中心线作直线运动。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。

　　铸钢截止阀特点：

　　截止阀主要起到切断管路介质的作用。与闸阀相比，调节性能较好，开启高度小，关闭时间短，制造与维修方便，密封面不易磨损、擦伤，密封性能较好、使用寿命长；截止阀的阀体结构设计比较曲折，因此流阻大，能量消耗大；适用于蒸汽、等介质，不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质。中、高压截止阀，大口径截止阀可采用双瓣式结构。截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

　　铸钢截止阀引用规范

　　1 设计制造标准

　　美标截止阀:BS1873

　　国标截止阀：GB/T 12235

　　2 压力温度额定值

　　美标截止阀：ASME B16.34-2013

　　国标截止阀：GB/T 12224

　　3 连接端

　　3.1法兰端尺寸

　　美标截止阀：ASME B16.5 RF（NPS≤24）

　　MSS SP-44 RF（NPS 22）

　　ASME B16.47 B RF （NPS＞24）

　　国标截止阀：HG/T 20592 RF

　　3.2对焊端尺寸

　　美标截止阀：ASME B16.25-2012

　　国标截止阀：GB/T 12224

　　4 结构长度

　　法兰端美标截止阀：ASME B16.10

　　对焊端美标截止阀：ASME B16.10

　　法兰端国标截止阀：GB/T 12221-2005表14中长型

　　对焊端国标截止阀：GB/T 12221-2005表15中长型

　　5 阀门检验与试验

　　美标截止阀：API 598

　　国标截止阀：GB/T 26480

　　1.3.3.2 阀门适用范围

　　适用于设计温度-29℃～600℃、公称压力PN16～PN100和压力等级Class150～Class600的碳素钢、合金钢和奥氏体不锈钢的铸钢截止阀。

　　订货须知：

　　1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：

　　a．结构长度；

　　b．连接形式；

　　c．公称直径；

　　d．产品使用介质及温度、压力范围；

　　e．试验、检验标准及其他要求。

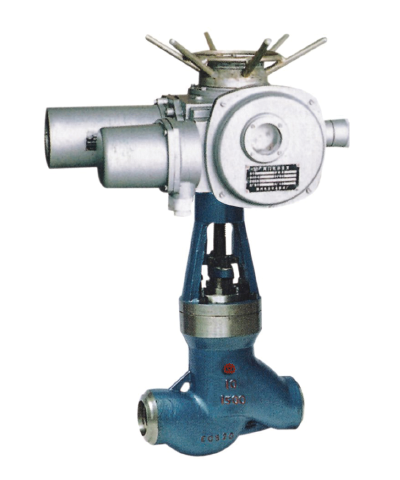

　　2、 本厂可根据客户特定要求配置各类驱动装置。

　　3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

　　4、 、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。
