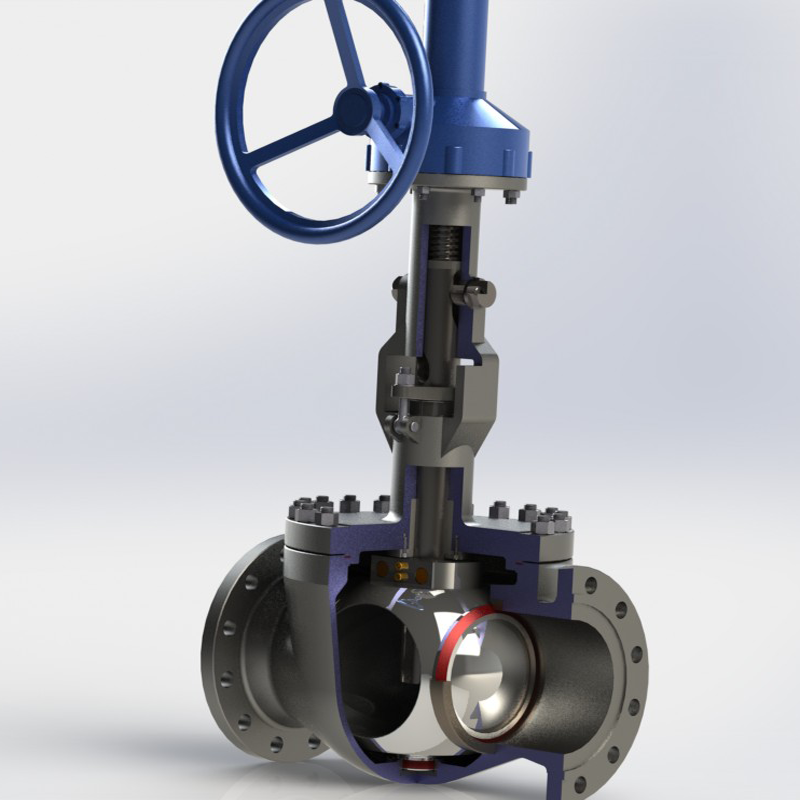

北京市阀门总厂-轨道球阀 京牌

　　一、产品主要特点：

　　1. 轨道球阀采用球体旋转后靠近密封阀座结构，全开或全关过程中，球体作90°旋转时，均与阀座脱开，故密封副之间无任何磨擦，阀门使用寿命长，且操作力矩小，为普通球阀的1/3～1/4。

　　2.轨道球阀运行机构采用螺旋槽+结构，故阀门结构简单，维修方便。

　　3.轨道球阀采用金属硬密封结构，故无论在常温或高温工况下均能达到良好的密封性能，且密封可靠。

　　4.轨道球阀有金属阀座和非金属阀座结构，故应用范围广，可适用与那些工况条件较差或要求较高的场合。用户可依据各种不同的介质，选择相应的不同材料的阀门。

　　5.通常情况下轨道球阀的密封性能为单向单座密封，安装时应注意阀体上的箭头方向，必须保持与介质流向一致。用户如有特殊需要，此类阀门可做成双向单座密封。

　　6.阀门的传动方式主要有：手轮、伞齿轮、电动和气动等。用户可根据需求来实现远程、、计算机程控等自动操作或现场人工操作。

　　二、阀门的操作说明：

　　轨道球阀的操作原理与普通球阀不同，球的运动轨迹为先平移后转动（开），或先转动后平移（关），故它的操作系统为多回转操作。

　　关闭时，顺时针转动手轮，阀杆上的精密螺旋槽与相互作用使阀杆下降，同时带动球体作90°的旋转运动，此时，球体与阀座有一定的间隙，密封副之间无任何磨擦。当球体完成90°旋转后，继续转动手轮，阀杆向下作直线运动，阀杆上的锥面挤迫球体与阀座紧密接触，达到十分可靠的密封。此时支架上的应在阀杆螺旋槽直槽部分的轴向中上位置。

　　开启时，逆时针转动手轮，阀杆上升，阀杆上的另一锥面挤迫球体离开阀座（此时阀门的操作力矩略大于阀门关闭时的力矩），管线的流体沿球体表面360°均匀通过阀门，可消除高速流体对阀座的局部冲刷及腐蚀。继续转动手轮，阀杆上的精密螺旋槽与相互作用使阀杆上升的同时带动球体旋转90°，此时支架上的应在阀杆斜槽的斜端位置。

　　三、阀门的维修与保养：

　　1. 阀门有渗漏时，可先加大力度继续关闭阀门。若仍有渗漏，则需拆下阀门，检查密封副是否被介质中的颗粒所挤坏。密封副有损坏需另行修理或更换密封副。

　　2. 当阀门的操作力矩骤然增大很难启闭阀门时，可检查阀门是否有“卡死”现象。

　　3. 阀门在长时间使用后，如果发生中法兰渗漏应检查渗漏区域的螺栓是否松动，已松动的螺栓应拧紧；在拧紧螺栓无效的情况下，说明垫片或阀体与阀盖的密封面可能已损坏需拆开阀盖检查，修补密封面或更换垫片。

　　4. 阀门填料函处有渗漏时，可均匀拧紧填料压板处的螺栓。在拧紧螺栓无效的情况下，更换或补充填料并检查阀杆表面是否有损伤。

　　5. 阀门底盖有渗漏时，可均匀拧紧底盖处的螺栓。在拧紧螺栓无效的情况下，可更换垫片。

　　6. 阀门不使用时应将阀门处于全关状态，需定期更换加工面上的防锈油及清除落在上面的灰尘、污物和铁锈，一般为一年一次。

　　7. 当阀门在户外使用时，需一定的防雨措施，以防雨水进入传动装置影响阀门的正常启闭。

　　四、阀门的安装、使用注意事项：

　　1. 阀门在安装时应检查阀门是否处于全关位置。

　　2. 阀门安装时应小心，防止杂物进入腔体，以损坏密封副。

　　3. 阀门的安装应注意介质的流动方向，通常情况下阀门上的箭头方向应与介质流向一致。阀门安装在泵后时，箭头方向应与介质的流向相反。

　　4. 阀门如有电动装置，安装时注意电极接相（参阅电动装置说明书）。

　　5. 阀门每启闭1500次左右，或阀门有渗漏时，阀门电装行程可做微调（微调参阅电动装置说明书）。

　　 五、用于较高温度的灰黑水及容易积垢介质的用户特别注意：

　　1. 本产品是需要定期维护的，若能做到定期维护则能大大延长其使用寿命。建议在一年左右维护一次。

　　2. 在易积垢介质条件下使用，经常会发生开关不到位或启闭困难等情况，此时请您操作手轮小幅度“开”或“关”几次，直到很轻松为止（此时表面密封面表面积垢已被介质冲走）。

　　3. 对于电动或气动的产品，如在上述介质下使用，要正确调整“扭矩”，在不能强行启闭时，也需小幅度手动“开”或“关”几次，以达到阀门能正常启闭的效果。

　　4. 本产品中的，同时也是保护阀门的零件，当阀门操作力矩超过规定负荷时，销子会先行变型或断裂，起到保护阀杆及操作机构的作用。当销子发生变型或断裂时，请与供应商联系更换销子。
