| 型号 |
Z40H Z40Y Z540H Z540Y Z940H Z940Y Z60H Z960H |
材质 |
金属 |

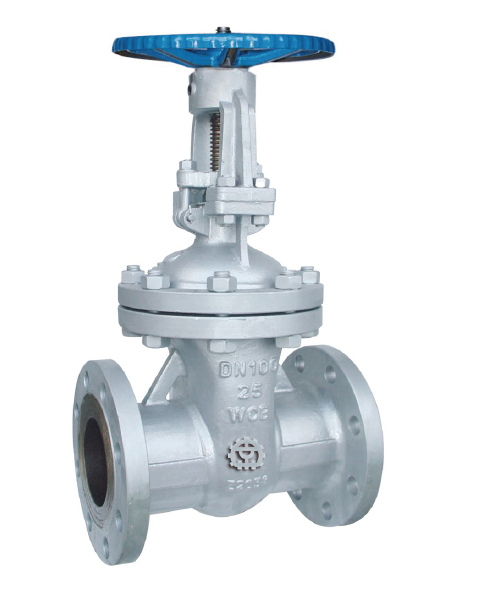

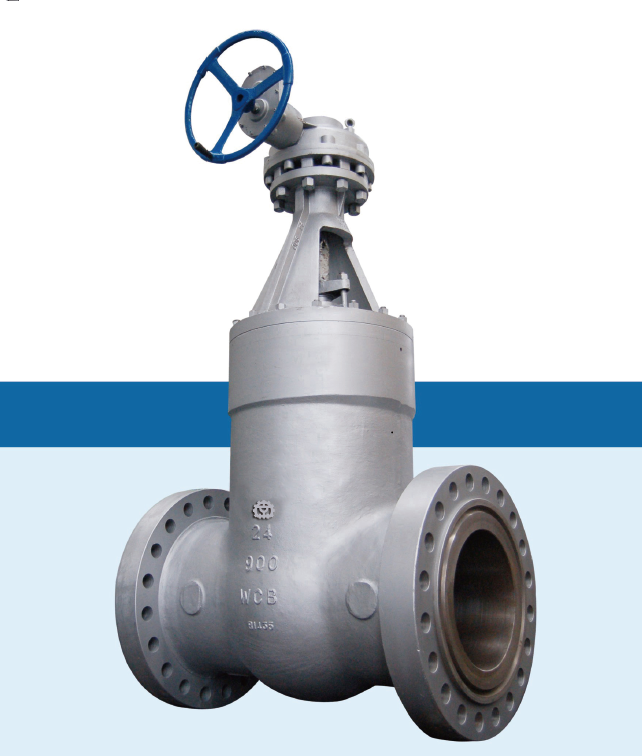

楔式闸阀
产品型号：Z40H Z40Y Z540H Z540Y Z940H Z940Y Z60H Z960H
公称通径：NPS 2"～48" DN40～1200mm
压力范围：CL150～2500 PN10～420MPa
工作温度：-29℃～+600℃
主体材质：碳钢、不锈钢、合金钢等
设计规范：GB/T 12234，API 600
结构长度：GB/T 12221,ASME B16.10
连接法兰：JB/T 79，ASME B16.5
试验与检验：JB/T 9092,API598
楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
特点
(1)流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
(2)启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
(3)高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
(8)价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
(9)形体简单 , 结构长度短，制造工艺性好，适用范围广。
(10)结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。
