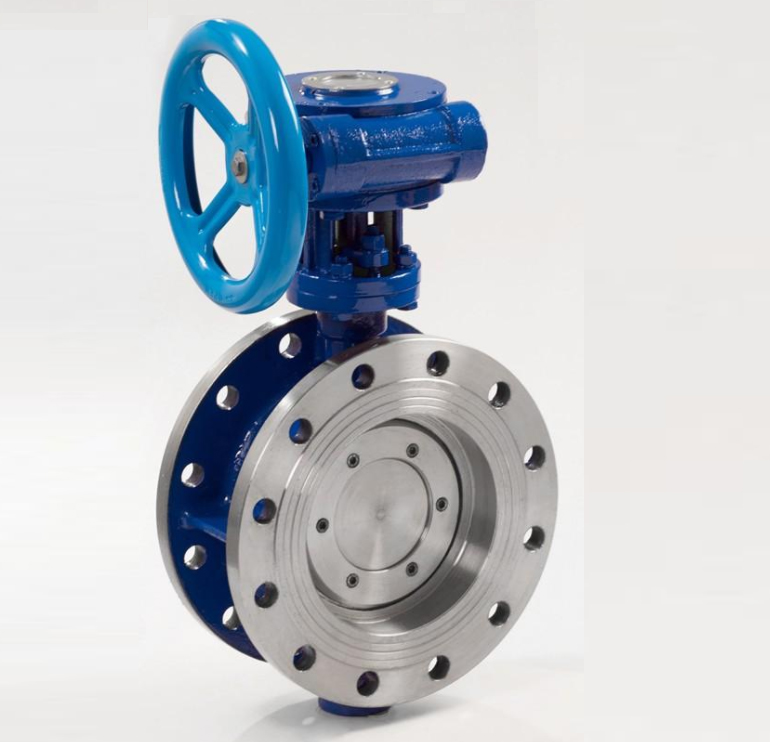

北京市阀门总厂-双偏心蝶阀

　　1、双偏心蝶阀结构特点

　　双偏心软密封结构，在温度低于80℃具有良好的密封性能，与同规格闸阀或截止阀相比，体积小，重量轻，启闭灵活，使用寿命长，广泛适用于冶金、轻工、电力、石油化工、煤气水道等领域，使用安全可靠，该阀门是现代化企业最理想的选择。

　　2.双偏心硬密封蝶阀技术参数：

　　尺寸：NPS2~160" DN50~4000mm

　　压力等级：CL150~CL600 PN6~PN63

　　设计标准: API 609 GB/T 12238

　　材质：球铁、碳钢、不锈钢或客户材质

　　驱动方式：手柄、涡轮、电动、气动、液动等

　　3.双偏心蝶阀密封原理

　　结构特征：蝶板回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸A偏置，并与阀体中心线形成一个B偏置。

　　密封原理：由于在单偏心密封蝶阀的基础上，将蝶板回转线与阀体通道轴线再偏置一个尺寸B，其偏置后的结果由图2的A-A剖视图可见，当双偏心密封蝶阀处于完全开启状态时，其蝶板密封面会完全脱离阀座密封面，并形成更大的的间隙Y，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板与密封面转动轨迹的切线会形成一个θ角（图3），在阀门启闭时，蝶板密封面相对阀座密封面有一个渐出脱离和渐入挤压的作用，从而降低了蝶板启闭时蝶阀密封副两密封之间的机械磨损和擦伤。该阀门从0°~90°开启时，蝶板的密封面会比单偏心密封蝶阀更快的脱离阀座密封面。当蝶板从0°转至8°~12°时，蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座密封面之间相对机械磨损、挤压转角行程更短，机械磨损、挤压降低，蝶阀的密封性能及寿命达达提高。
