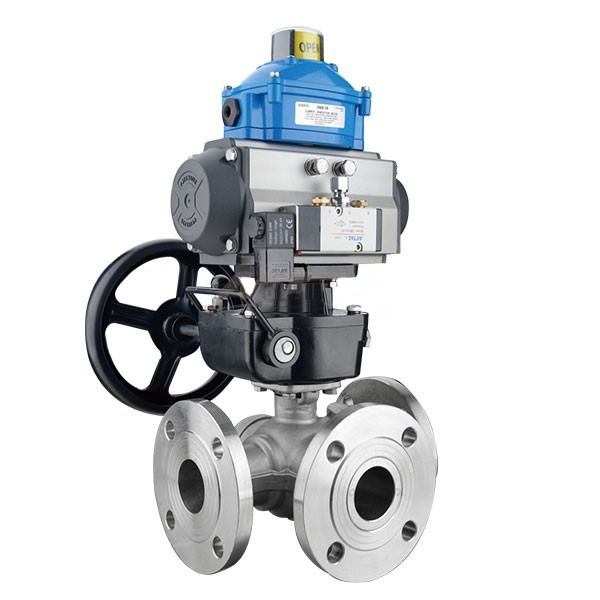

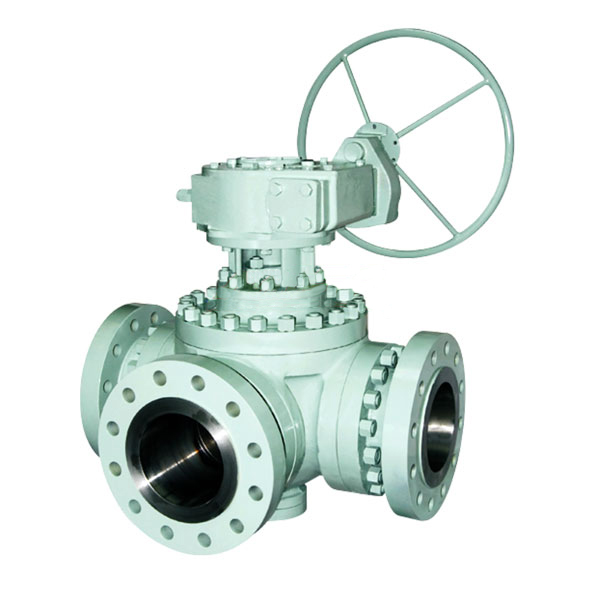

北京市阀门总厂-三通球阀

　　三通球阀概述

　　产品型号：Q45F 4F Q645F Q644F

　　公称通径：NPS1/2"~12"、DN15～300mm

　　压力范围：Class150~300Lb、PN1.6~4.0MPa

　　工作温度：-29℃~+200

　　主体材质：碳钢、不锈钢、合金钢

　　设计标准：API 608、BS 5351、GB/T 12237

　　连接标准：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615

　　结构长度：ASME B16.10、GB/T 12221

　　压力试验：API 598、GB/T 13927、GB/T 26480

　　压力-温度等级：ASME B16.34、GB/T 12224

　　三通球阀特点

　　1、三通球阀在结构上采用一体化结构，可靠性高，设计实现了轻量化。

　　2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。

　　3、结构简单、体积小、重量轻。

　　4、紧密可靠。目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也被广泛使用。

　　5、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　6、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　7、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

　　9、L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。

　　T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

　　三通球阀工作原理

　　A、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

　　4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

　　B、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

　　三通球阀使用工况

　　适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

　　三通球阀订货须知：

　　1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：

　　a．结构长度；

　　b．连接形式；

　　c．公称直径；

　　d．产品使用介质及温度、压力范围；

　　e．试验、检验标准及其他要求。

　　2、 本厂可根据客户特定要求配置各类驱动装置。

　　3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

　　4、 、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。
