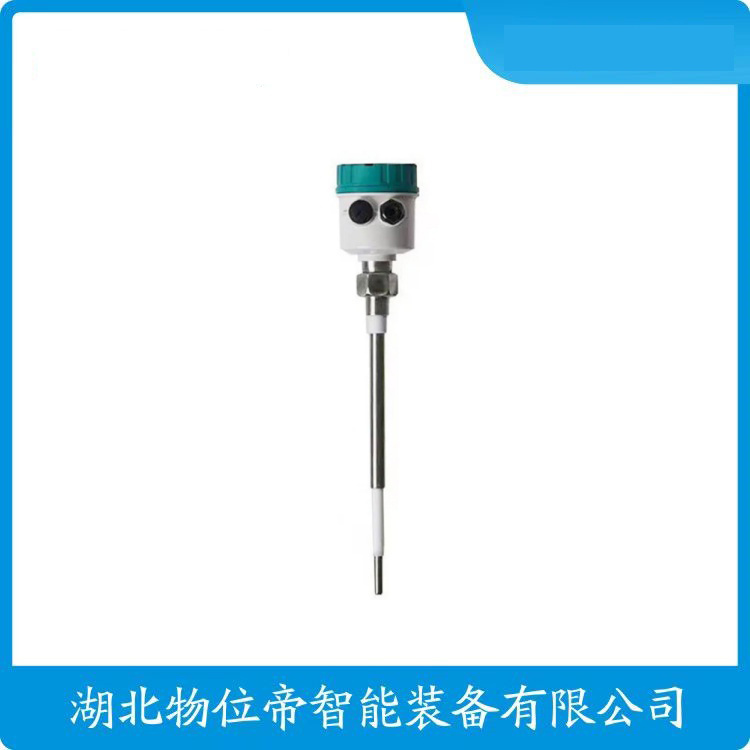

　　AVI-PDU-1119-800-YW 射频导纳物位开关

　　射频导纳料位开关是从电容式物位技术发展起来的一种新型物位控制技术，具有防挂料、更准确、更可靠、适用性更广的特点。它通过高频无线电波测量导纳（电学中阻抗的倒数，由电阻性成分、电容性成分、感性成分综合而成）来实现物位测量。

　　射频导纳物位计的安装是一个涉及多个步骤和注意事项的过程。以下是根据相关来源信息整理的射频导纳物位计安装说明：

　　一、安装前准备

　　确认仪表型号：在安装之前，请再次确认仪表型号是否满足现场的环境要求，如供电电压、过程温度、介质的化学性能等，确保仪表在安装后能够正常使用。

　　准备安装工具：准备好所需的安装工具，如螺丝刀、扳手、电缆剥线钳等。

　　选择合适的安装方式：射频导纳物位计有多种安装方式，如水平安装、垂直安装、管座安装、法兰安装、固定支撑安装、地锚安装等。具体选择哪种安装方式，需要根据现场情况、测量介质、容器形状等因素综合考虑。

　　二、安装步骤

　　确定安装位置：

　　探头应安装在能够真实反映物位变化的位置，避免受到干扰或影响。

　　射频导纳安装位置不能离入料口太近，否则在入料时射频导纳物位计容易接收虚假回波。

　　对于圆柱形的容器，射频导纳应安装在圆柱半径的二分之一处，传感器应对准出料口。

　　顶部安装要远离进液口，避免进料时液面波动较大。

　　在测量高度超过3.6米的储罐或过程容器时，需要选用软缆射频导纳液位计，软缆下端要固定重锤，避免进液时软缆大幅度晃动。

　　安装探头：

　　探头保护套长度应伸入容器壁内，并根据需要调整安装角度。如果测量允许存在几厘米的误差，可将射频导纳料位开关向下倾斜约20°后安装，以避免因物料在探头上的堆积所造成的测量误差。但注意，缆绳型射频导纳料位开关禁止水平安装。

　　垂直安装时，建议将射频导纳料位开关安装在距离容器壁大于500mm处，以避免介质堆角和容器壁自身电抗造成的测量误差。

　　探头前端与对面仓壁距离小于300mm时，需要特别注意安装角度和固定方式，以避免物料直接冲刷探头，产生误报警。

　　安装防护挡板：如果被测料位是粗糙或具有很大磨损性的物料，可以选择凹型防护挡板，以减少物料对挡板的冲击，提高防护挡板的使用寿命。

　　电气连接：

　　确保电气连接正确无误，避免短路或断路现象发生。

　　射频导纳物位计型号不同所需的电压等级也不相同，应在断电的情况下接线。

　　接线方式分为两线制，射频导纳物位计采集的是4-20MA的电流信号。为防止现场电磁干扰，确保信号的准确性，应采用屏蔽电缆，屏蔽电缆一端接地。

　　通电预热：在调试前，请先通电预热一段时间（具体时间根据仪表说明书确定），以确保仪表稳定工作。

　　三、调试与检查

　　调整灵敏度：根据实际情况调整灵敏度，确保探头在接触到物料时能够准确报警。

　　继电器输出延时调节：该功能主要用于因物料频繁波动而引起的误报警现象。通过旋转继电器输出延时调节电位器，可以调整延时时间。

　　指示灯检查：绿色指示灯表示探头未接触到物料，红色指示灯表示探头接触到物料。
