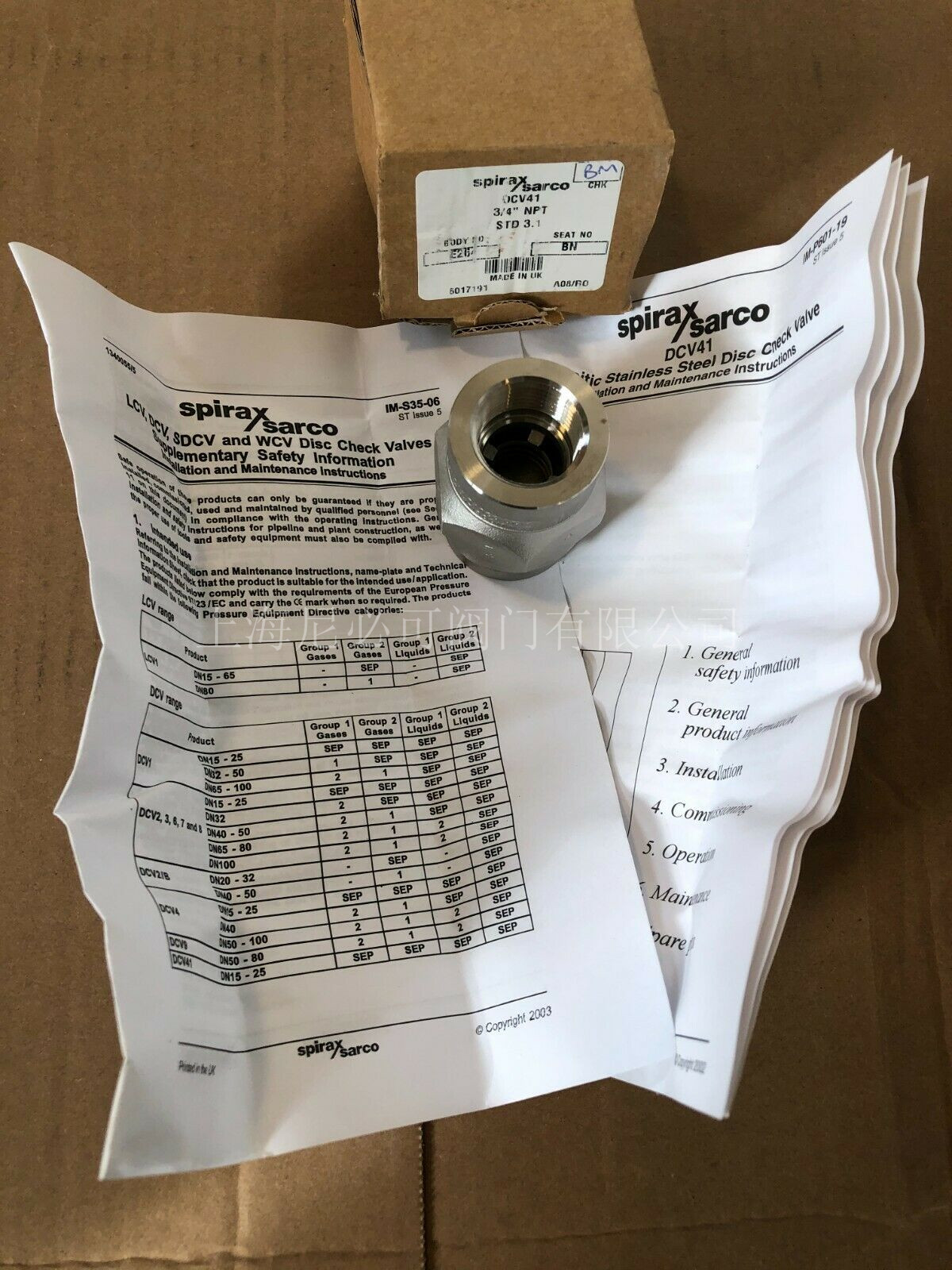

斯派莎克止回阀DCV41奥氏体不锈钢蝶式止回阀SpiraxSarco品牌

简介

　　DCV41奥氏体不锈钢碟片止回阀，螺纹或承插焊连接。用来防止介质逆流，广泛应用于过程管线，热水系统，蒸汽和冷凝水系统。油和气体，可用氟化橡胶碟片，水系统可用EPDM碟片。软密封碟片可实现零泄漏或紧密气密封要求。

　　（注：软密封不提供承插焊连接）。标准阀的密封符合DIN 3230 BN2。当重负荷弹簧安装于EPDM碟片上时，此阀可用作锅炉给水止回阀。高温弹簧止回阀的工作温度可达400℃。

口径和管道连接

　　?", ?", 1"BSP螺纹符合BS 21内螺纹要求，NPT符合ANSI

　　B1.20.1；承插焊符合ANSI B16.11 Class 3000。

可选项

　　重负荷（700mbar开启压差）弹簧，用于锅炉给水。

　　高温弹簧。

　　氟化橡胶碟片：用于油和空气- 仅提供螺纹连接。

　　EPDM碟片：用于水 - 仅提供螺纹连接。

限制条件

　　阀体设计条件

　　PMO-工作压力

　　TMO-工作温度

最小工作温度

　　冷态试验水压

　　*根据需要可提供更低温度下工作的阀，具体请咨询斯派莎克公司

密封标准

　　标准阀符合DIN 3230 BN2。

　　如存在压差，则软阀座的阀可满足DIN 3230 BN1和DIN3230 BO1的要求。

工作原理

　　碟片式止回阀是靠介质的压力而打开，当介质停止，在发生逆向流动之前，靠弹簧力作用而关闭阀门。

材质

　　序号 部件 材质

　　1 阀体 奥氏体不锈钢 ASTM A351 CF3M

　　2 阀座 奥氏体不锈钢 ASTM A351 CF3M

　　3 碟片 奥氏体不锈钢 BS 1449 316 S11

　　标准弹簧 奥氏体不锈钢 BS 2056 316 S42

　　4 重负荷弹簧 奥氏体不锈钢 BS 2056 316 S42

　　高温弹簧 镍合金 Nimonic 90

　　压损图是在20℃时阀开所得。这些值适用于水平流动的弹簧负载阀。

　　对于垂直流动的工况，仅在部分开启时才有小的偏差。

　　图中曲线只对20℃的水有效。为了确定其它流体的压损，必须计算当量水流量后使用该图。

　　斯派莎克也可提供关于蒸汽、压缩空气和其它气体的压损值。

安装和维修

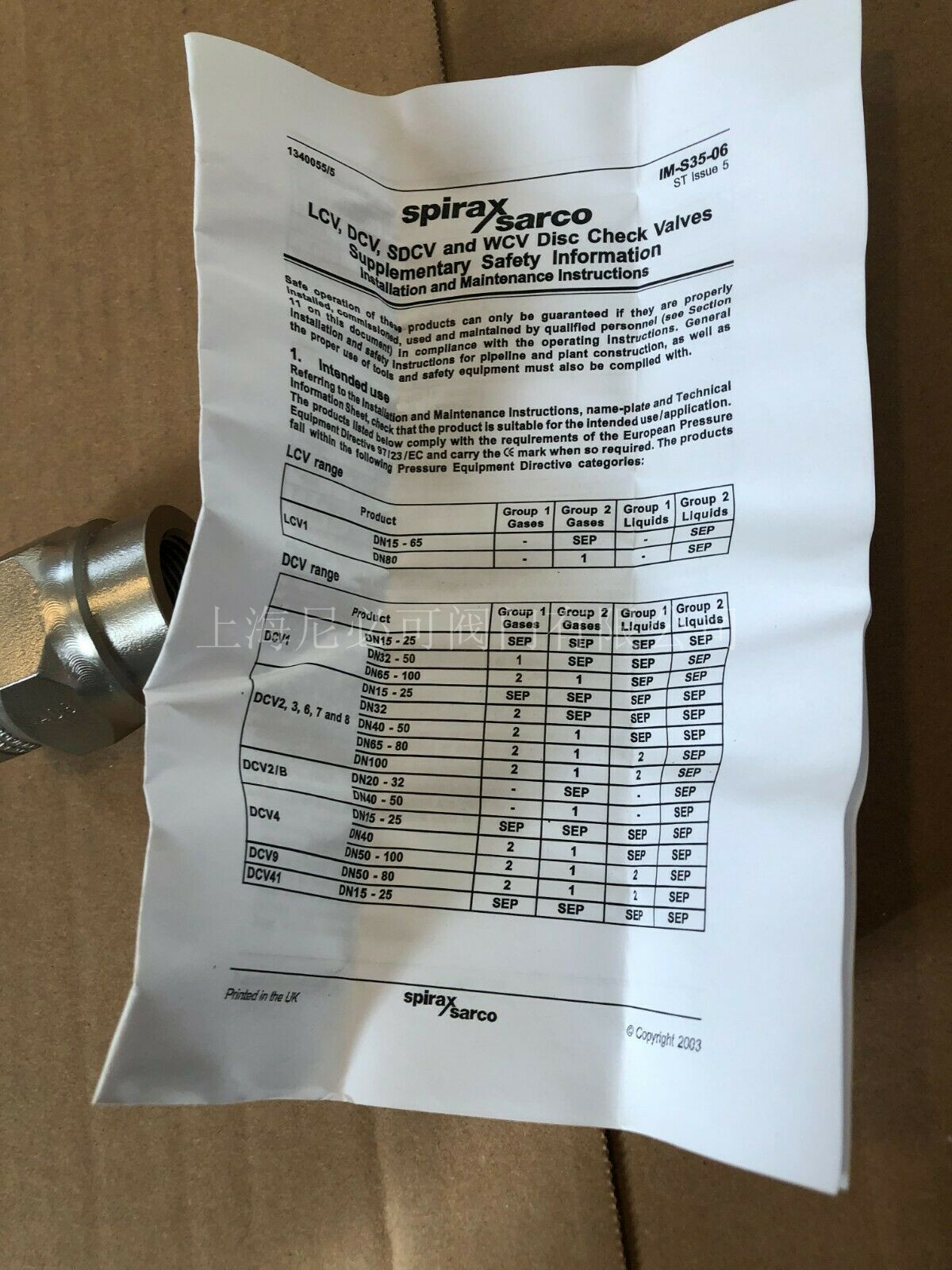

　　详细信息请查阅随产品一起提供的安装维修指南(IM-P601-19)。

　　DCV41止回阀应按阀体上流向箭头所示安装。带弹簧的阀可安装于任何方向。不带弹簧的阀安装于垂直管道上时，务必注意流向从下向上。

　　注：碟片止回阀是不可维修的（不提供备件），不能用于有严重的脉冲流动情况，如靠近压缩机的地方。

阀体标注的含义

　　‘N’ - 高温弹簧 - 标准金属碟片

　　‘W’ - 无弹簧 - 标准金属碟片

　　‘H’ - 高负荷弹簧 - 标准金属碟片

　　‘V’ - 标准弹簧 - Viton碟片

　　‘E’ - 标准弹簧 - EPDM碟片

　　无标注的为标准弹簧，金属碟片。

　　处置如果带氟化橡胶部件的产品用于接近315℃甚至更高时，氟化橡胶可能分解并形成，应避免皮肤接触和吸入该酸，否则会导致皮肤灼伤并损害呼吸系统。氟化橡胶应按安装和维修指南（IM-P601-19）推荐的方式处置，处置得当，不会造成环境危。
