| 型号 |
AE50S |
材质 |
不锈钢 |
| 阀瓣开启高度 |
90度 |
驱动方式 |
气动 |
| 连接形式 |
内螺纹 |
压力环境 |
常压 |
| 工作温度区间 |
427℃ |
特殊功能 |
用于液体系统 |
| 零部件及配件 |
阀体 阀盖 浮子 阀锥 垫圈 支架 |
形态 |
用于液体系统 |
| 适用介质 |
蒸汽 |
外形 |
微型 |
| 流动方向 |
单向 |
类型(通道位置) |
直通式 |
| 转速 |
50 |
规格 |
A 175 B 79 C 18.5 D 32(A/F) |
| 重量 |
1 |
产地 |
英国 |
| 厂家 |
SpiraxSarco斯派莎克 |
|
产品简介

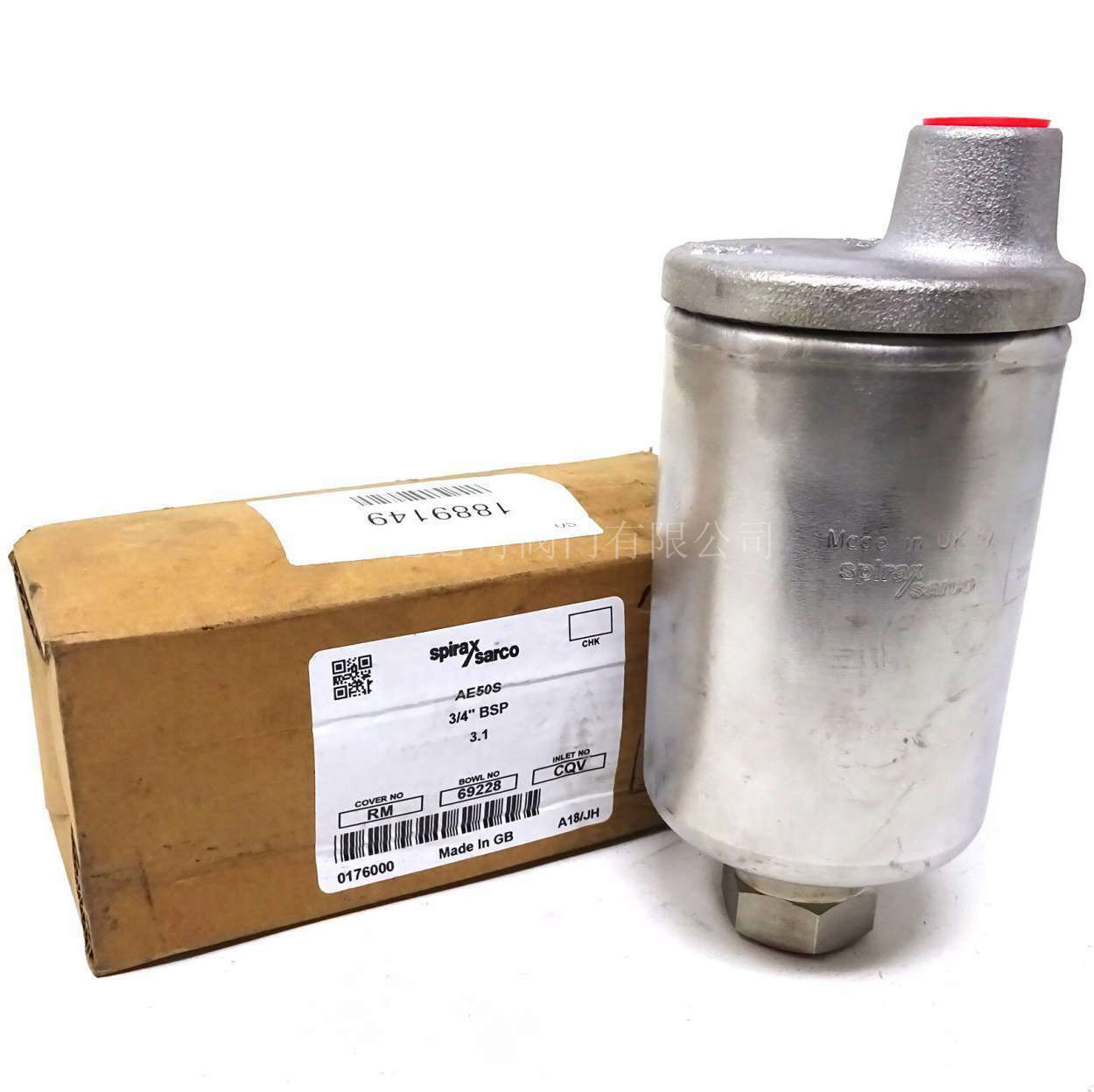

AE50S空气和气体自动排放阀，用于液体系统，焊接结构，304L奥氏体不锈钢阀体。
产品标准
本产品符合欧洲压力设备指令97/23/EC。根据需要可提供钢印。
产品证书
本产品可提供阀体、阀盖和进口连接件标准材质证书EN10204 3.1。
口径和管道连接
进口?"BSP或NPT内螺纹。
出口?"BSP或NPT内螺纹。
阀体设计条件 ANSI 300
PMO 允许压力 41.4 bar g@30℃
TMA 允许温度 427℃
允许温度 -254℃
PMO 饱和蒸汽压力 41.4 bar g@30℃
TMO 工作温度 427℃@23.6 bar g
工作温度 -40℃
注：更低工作温度请咨询斯派莎克
△PMX - 压差 30 bar g
设计冷态水压试验压力 63 bar g
最小液体比重 0.65
订购
斯派莎克?" AE50S空气和气体自动排放阀，奥氏体不锈
钢，BSP螺纹连接。
安装信息、安装和维护
详见随产品提供的安装与维修指南(IM-P017-11)。
安装
AE50S自动排气阀必须垂直安装，建议把排水管接到安全可见的地方或经过破空气阀排水。
应用在过热水系统
应用在过热水系统中，我们建议在排气阀进口前安装1-2m?"的垂直管。在过热水系统中，决定出口管的大小必须考虑到排放时有闪蒸蒸气产生。
出口管应引起不会造成人员伤害或财产遭受损坏的安全排放点。
备件
对这种封闭的无需维护的产品不提供备件。
