| 品牌 |
安科瑞 |
型号 |
ACR230ELH/SOE |
| 分辨率 |
50Hz |
测量精度 |
1级 |
| 电源电压 |
380 |
|
| 1 概述 ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。 该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种***智能化、数字化的前端采集元件，该系列网络仪表已***应用于各种控制系统、SCADA系统和能源管理系统中。 2 功能 ACREL公司集多年的经验，推出了网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。 网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，部分仪表亦可支持Profibus-DP协议，以满足您的自动化通信系统，使用的屏蔽双绞线配线即可构造一可靠的通讯网络。不管是在微弱之照度下，亦或是完全漆黑的情况下高亮度发光LED显示器都会为您提供清晰的数据显示。 对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。 3 技术指标
|
4 产品规格
4.1 80型产品规格
功能一览表
注：
1、J(继电器越限报警输出)与***路开关量输出复用；
2、ACR10E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；
3、ACR100E、ACR110E(L)、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；

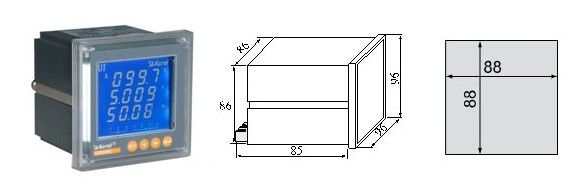

外形及开孔尺寸(mm)
4.2 96型产品规格

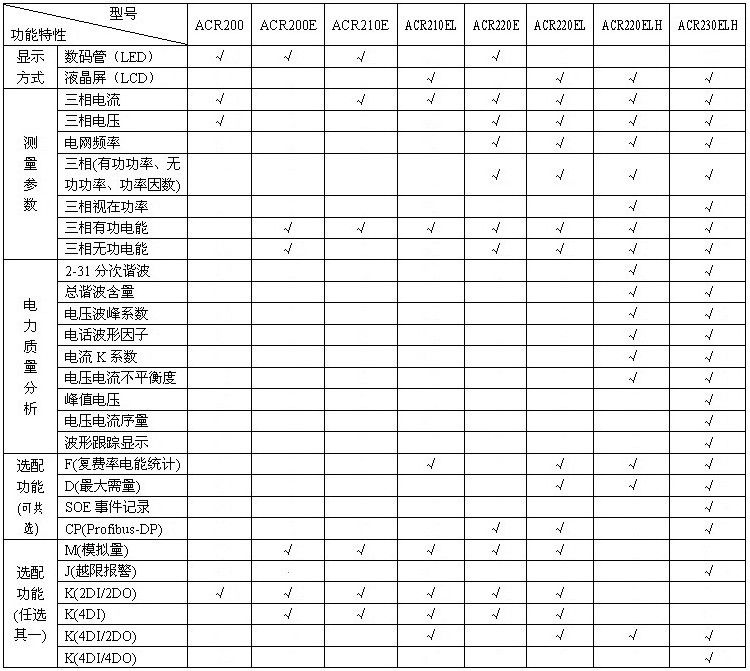

功能一览表
注：
1、J(继电器越限报警输出)与***路开关量输出复用；
2、ACR200、ACR200E、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口，在选配K(4DI/4DO)功能时无脉冲信号输出端口；
4、ACR200E、ACR210E(L)、ACR220E(L)***多可带2路模拟量输出。

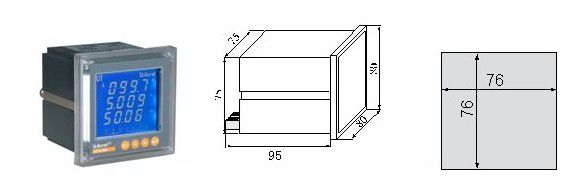

外形及开孔尺寸(mm)
4.3 42型产品规格

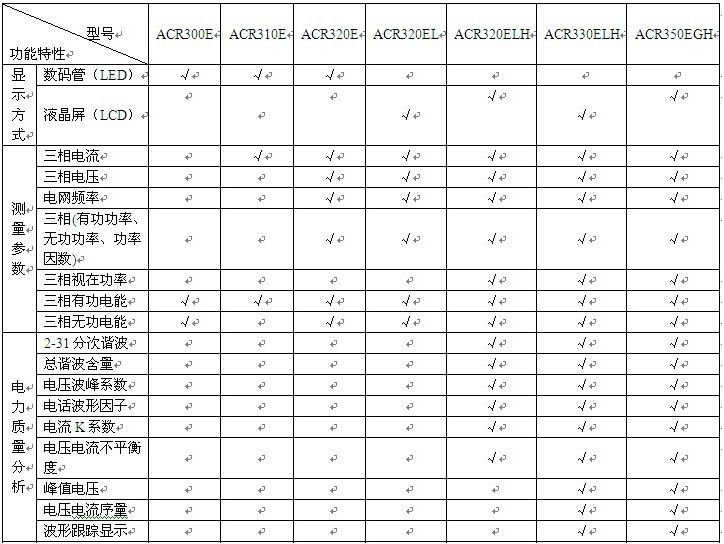

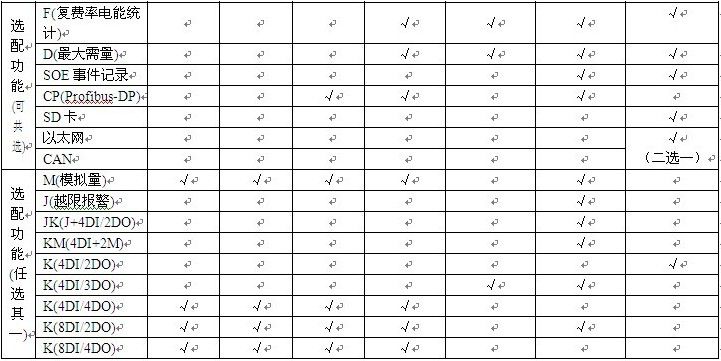

功能一览表
注：1、ACR300E、ACR310E、ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口；
2、ACR320(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口；
3、ACR300E、ACR310E、ACR320E(L)***多可带4路模拟量输出；
4、ACR330ELH***多可带2路模拟量输出；
5、ACR350EGH具备1路有功电能脉冲信号输出端口。

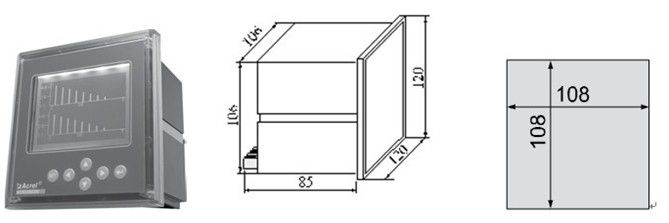

外形及开孔尺寸(mm)
ACR300E、ACR310E、ACR320E、ACR320EL、ACR320ELH、ACR330ELH：
