| 型号 |
EPCG2-10-210-Y-13 |
功能类型 |
方向控制阀 |
| 操作方法 |
机械操作 |
连接方式 |
板式连接 |
| 结构类型 |
滑阀 |
材质 |
铸铁 |
| 适合介质 |
油品 |
加工定制 |
是 |
| 工作温度 |
常温 |
零部件及配件 |
焊条 |
| 流动方向 |
换向 |
形态 |
蝶式 |
| 压力环境 |
常压 |
主体材料 |
铸铁 |
| 公称压力 |
0-100 |
公称通径 |
0-100 |
| 额定流量qn |
0-100 |
压力调节范围 |
0-100 |
| 卸荷压力 |
0-100 |
使用油温范围 |
0-100 |
| 油液粘度 |
0-100 |
重量 |
0-100 |
| 厂家 |
上海臻冕 |
|

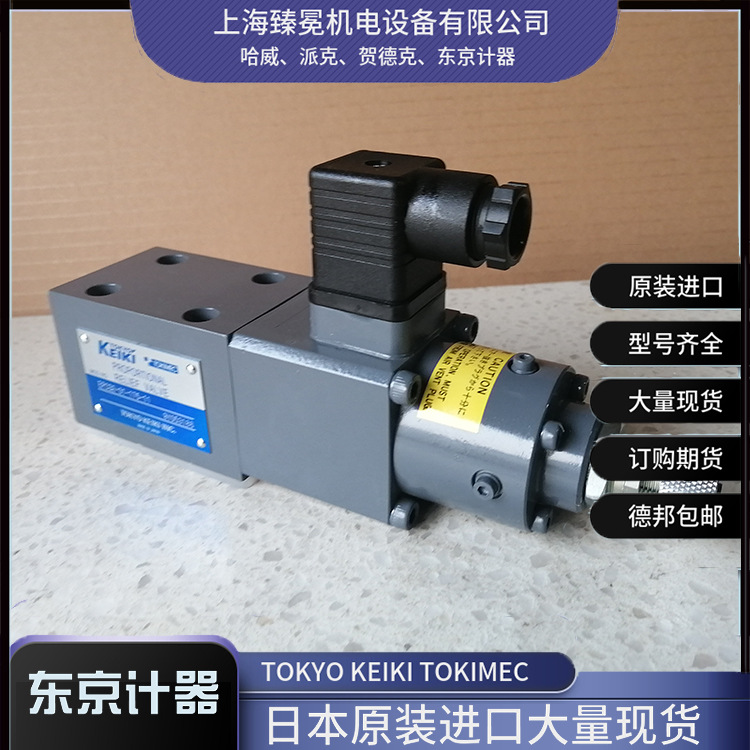

TOKYO KEIKI东京计器EPCG2-10-210-Y-13调节阀，该系列阀门是EPFG-01系列的，它是在电磁转动器部使用比例电磁铁的直动型流量调节阀，本阀的流量调节部采用了本公司特有的形状，所以可以对微小流量进行控制。
该阀门使用时的注意事项
*安装方向
虽然安装方向无限制，但安装于集成阀块的侧面时，如果 3 处排气塞均不向上时，请将比例电磁铁旋转90°，使排气塞向上。另外，根据不同的安装方向，电流 - 流量特性可能会发生若干变化。
*排气
为了确保流量控制的稳定，在进行初始调整时请务必松动排气塞，并将空气排放干净。
*手动操作
在初始调整及电气故障等原因导致电磁阀中无输入电流时，可以按下手动操作按钮进行寸动等流量控制。
*零点调节
在出厂时已经调节好，因此不必再进行调节。
*泄油配管
T 端口（泄油）的允许背压为 0.2MPa。配管应当直接返回油箱、油管的末端务必配置到油面以下。
*阀与传动器之间的配管
如果阀与传动器之间的配管距离过长（配管内容积大），则可能导致不稳定（共振）。因此，请尽量缩短配管的长度。
*本阀属于直动型，因此，请在本阀的上游侧设置过滤粒度为10μm 以下的管路过滤器。
*为了进行良好的流量控制，请将阀差压设置在 1MPa 以上。控制流量大于 10L/min 时请将阀差压设置在 2MPa 以上。
