| 品牌 |
PARKER/派克 |
型号 |
BD15AAANB15 |
| 加工定制 |
是 |
级数 |
三级 |
| 材质 |
球墨铸铁 |
工作温度 |
常温 |
| 压力环境 |
常压 |
产品别名 |
液压阀 |
| 适用介质 |
油品 |
适用温度 |
0-90 |
| 公称压力 |
0-100 |
公称通径 |
0-100 |
| 安装形式 |
双方协商 |
额定电流 |
0-100 |
| 额定流量 |
0-100 |
厂家 |
上海臻冕 |

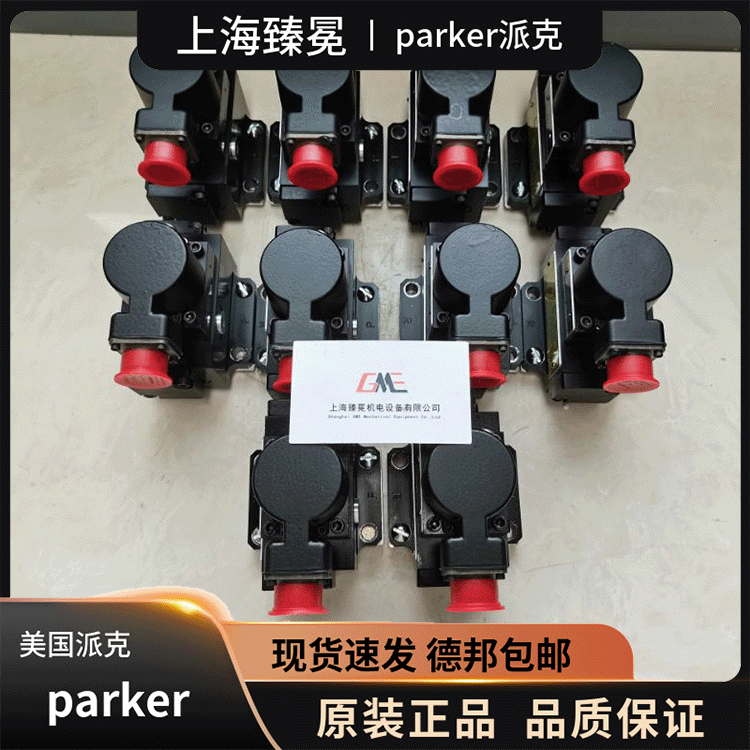

PARKER派克BD15AAANB15伺服阀，该阀门是属于派克BD系列力矩马达伺服阀之一，货号为BD15AAANB15，该系列伺服阀能在运动控制中提供高分辨率的位置、速度和力控制，并且都是由三个部分组成，分别是电气力矩马达、双喷嘴先导级和滑阀第二级。
电气力矩马达：
电气力矩马达是由电气线圈、极靴和衔铁组件所组成的，电枢安装在倒置的挠性管上。挠性管还充当扭矩电机和阀的液压部分之间的流体密封。
先导级：
倒置的轮廓固定在电枢轴上，并放置在两个喷嘴之间。电枢运动通过轴传递到倒车架，该轴改变喷嘴的开口并产生压力差。机架腔中的机械反馈弹簧消除了反馈机构周围的高速回流造成的紊流。
第二级：
该区域控制输出流量。通过匹配阀芯和阀体，阀体的溢流区域由牢固安装在阀芯上的反馈杆和先导级机械反馈弹簧控制。
工作过程：
当力矩马达没有电信号输入时，衔铁位于极靴气隙中间，平衡磁铁的磁性力，当有电流加在线圈上时，衔铁与控制信号成比例地偏转，产生一个顺时针或逆时针运动，方向取决于输入控制信号的极性。形成的力矩转动两喷嘴之间的型架，引起压力的变化而移动阀芯的位置，导致线性的流量输出，反馈杆和机械弹簧组件提供一个与力矩马达力相反的力，使阀芯产生相对于电信号的可重复的比例运动。
PARKER派克BD15AAANB15伺服阀优点
①坚固,可靠的无故障工作性能
②污染敏感性小
③线性的流量增益特性
④可提供本质安全型式
⑤可提供防爆型式
PARKER派克BD系列型号：
BD15JALNC15
BD15JALNC5
BD15JALND10
BD15JALND2.5
BD15JALND20
BD15JALND5
BD15JALNE1
BD15JALNE10
BD15JALNE15
BD15JALNH15
BD15JALVC10
