| 型号 |
JDHK-2W |
类型 |
垂直安装直角钮子开关 |
| 开关数 |
双极 |
启动方式 |
按钮开关 |
| 额定电压 |
380V |
厂家 |
湖北开航智能装备有限公司 |

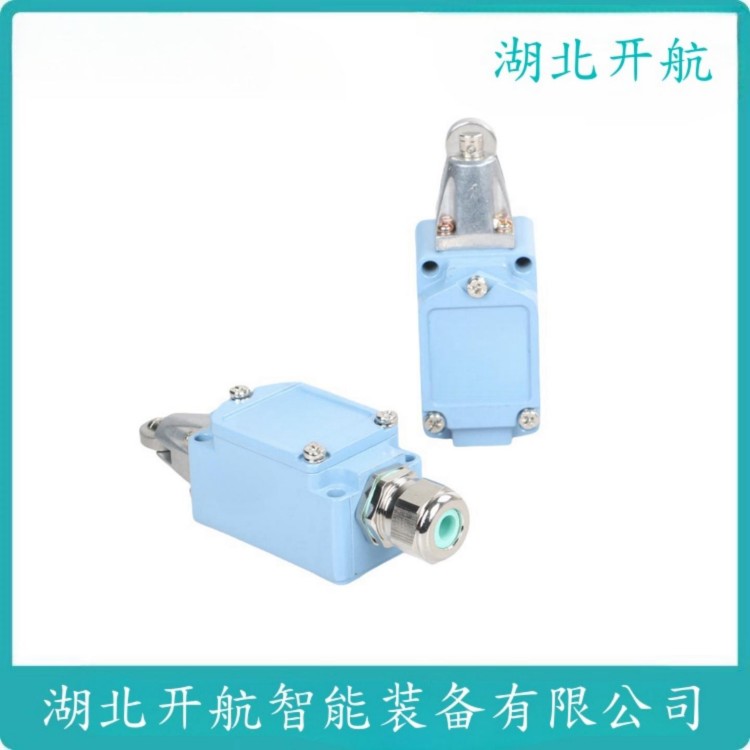

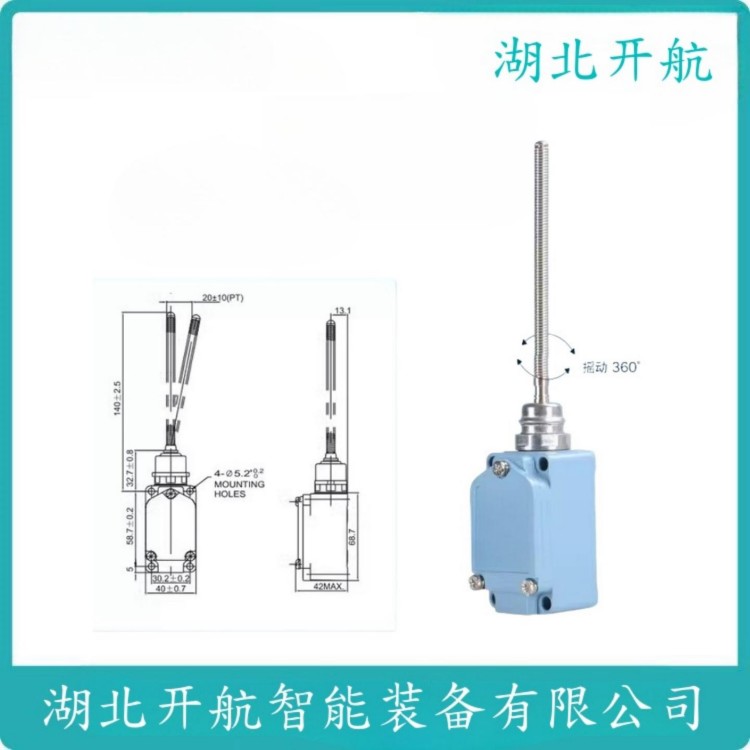

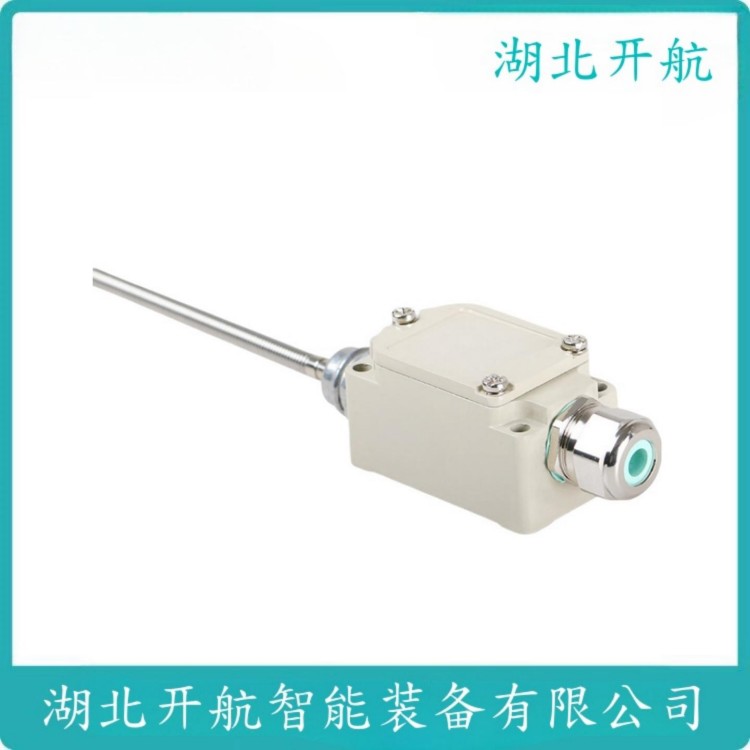

JDHK-2W 两个行程开关正确的接线方法
工作原理:
行程开关是一种根据运动部件的行程位置而切换电路的电器,因为将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。
主要过程是当行程开关的机械触头碰上挡块时,切断了(或改变了)控制电路,机械就停止运行或改变运行。由于机械的惯性运动,这种行程开关有一定的“超行程”以保护开关不受损坏。
行程开关动作原理同按钮类似,所不同的是:一个是手动,另一个由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作,当运动部件离开后,在弹簧作用下,其触头自动复位。
行程开关可以安装在相对静止的物体(如固定架、门框等,简称静物)上或者运动的物体(如行车、门等,简称动物)上。当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作
一、基本接线原理
1. 行程开关结构
触点类型:
常开(NO):未触发时断开,触发后闭合。
常闭(NC):未触发时闭合,触发后断开。
公共端(COM):连接电源或负载的公共点。
2. 接线核心逻辑
触发条件:行程开关通过机械触碰改变触点状态,从而控制电路通断。
接线方式:
常开触点:用于触发启动信号。
常闭触点:用于触发停止或互锁信号。
二、典型应用场景与接线方法
1. 电机正反转控制
功能:通过两个行程开关控制电机正转和反转。
接线步骤:
行程开关1(SW1):
常闭触点(NC)串联在反转接触器(KM2)线圈回路中。
常开触点(NO)串联在正转接触器(KM1)线圈回路中。
行程开关2(SW2):
常闭触点(NC)串联在正转接触器(KM1)线圈回路中。
常开触点(NO)串联在反转接触器(KM2)线圈回路中。
互锁保护:
KM1和KM2的辅助触点互锁,防止正反转同时启动。
工作原理:
触发SW1→KM1线圈通电→电机正转,同时SW2的NC触点断开,防止KM2启动。
触发SW2→KM2线圈通电→电机反转,同时SW1的NC触点断开,防止KM1启动。
2. 限位控制
功能:限制机械运动范围,防止超程。
接线步骤:
正向限位开关(SW1):
常闭触点(NC)串联在电机正转接触器(KM1)线圈回路中。
反向限位开关(SW2):
常闭触点(NC)串联在电机反转接触器(KM2)线圈回路中。
