W18-2GYS 阻旋开关的过载保护设计详解

　　W18-2GYS 阻旋开关的过载保护设计详解

　　阻旋开关是一种广泛应用于固态物料（如粉状、粒状、胶状等）料位检测的设备，其核心优势之一是具备可靠的过载保护设计。以下从工作原理、结构特点、技术优势、应用场景四个维度详细介绍其过载保护设计。

　　一、过载保护设计的工作原理

　　机械触发与断电保护

　　工作机制：阻旋开关通过微型马达驱动叶片旋转，当叶片接触物料时，阻力大导致扭矩超过弹簧设定值，触发微动开关切断电源，输出电信号。

　　过载保护逻辑：

　　当物料阻力导致叶片停转时，检测装置通过扭矩传感器或电流监测模块识别异常。

　　若阻力持续超过设定阈值，系统自动切断马达电源，避免电机烧毁。

　　物料移除后，叶片在弹簧作用下复位，设备恢复待机状态。

　　双机制

　　机械保护：通过弹簧拉力与扭矩阈值匹配，防止叶片卡死导致电机过载。

　　电气保护：内置电流监测模块，当电流超过额定值时触发脱扣装置，快速切断电路。

　　二、过载保护设计的结构特点

　　核心组件

　　微型马达：低功率、高扭矩设计，适应频繁启停工况。

　　扭矩弹簧：可调节拉力，适配不同比重物料（如轻质塑料颗粒与重质矿石）。

　　微动开关：高灵敏度设计，确保在叶片停转时立即响应。

　　过载脱扣装置：采用电磁或机械结构，实现毫秒级断电响应。

　　材料与工艺

　　耐高温轴承：部分型号采用陶瓷或不锈钢轴承，适应-20℃至+120℃环境。

　　防尘密封：O型圈与油封结构，防护等级达IP65，防止粉尘渗入轴承。

　　防爆设计：通过气体粉尘双防爆认证（如ExdIICT6），适用于易燃易爆环境。

　　三、过载保护设计的技术优势

　　高可靠性

　　无复杂电路：纯机械与简单电气结构，故障率低于0.1%。

　　抗干扰性强：不受电磁波影响，适应粉尘、震动等恶劣工况。

　　长寿命与低维护

　　免维护周期：轴承与密封设计，寿命可达3年以上。

　　快速复位：断电后无需人工干预，叶片自动复位，减少停机时间。

　　高性价比

　　成本优势：相比雷达、超声波等料位计，价格仅为1/5~1/10。

　　能耗低：微型马达功率通常＜10W，长期运行成本低。

　　灵活适配性

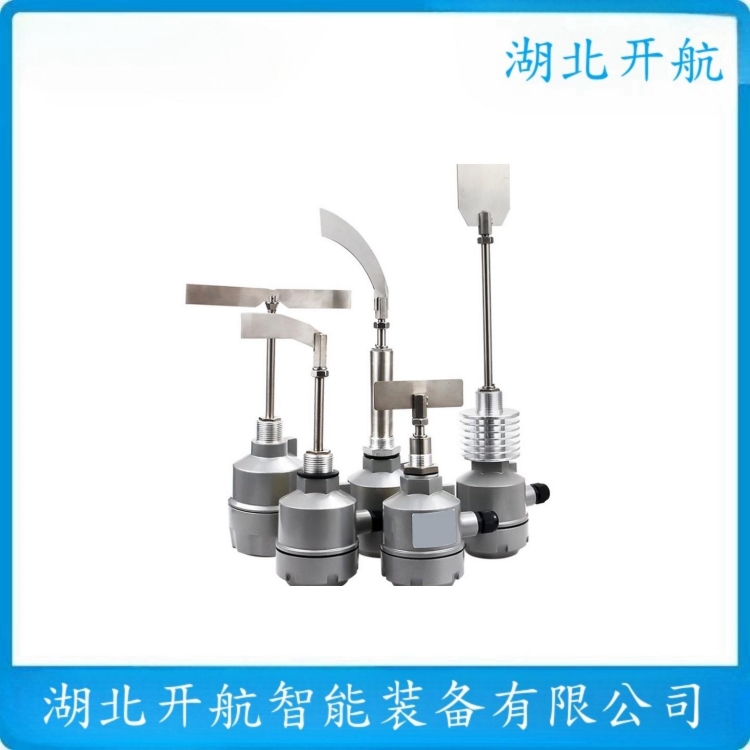

　　多叶片配置：提供平板、船型、镰刀型等多种叶片，适配不同物料特性。

　　可调扭矩：通过弹簧拉力调整触发阈值，覆盖0.1~10kg/cm2扭矩范围。

　　四、过载保护设计的典型应用场景

　　化工行业

　　反应釜原料监测：防止固体原料溢出或短缺，确保反应连续性。

　　粉尘环境：耐腐蚀材质（如316L不锈钢）与防爆设计，保障安全生产。

　　饲料与食品加工

　　料仓料位控制：实时监测面粉、糖粉等原料量，避免结块或变质。

　　卫生要求：全不锈钢接触部件，符合FDA/3A标准。

　　水泥与矿山行业

　　高粉尘环境：IP65防护等级与耐磨损叶片，适应石灰石、矿石等物料。

　　重载工况：高扭矩电机与双轴承设计，承受频繁冲击与震动。

　　制药行业

　　精细化生产：确保原料添加精度，避免人为误差。

　　洁净环境：防尘密封与易清洁设计，符合GMP规范。

　　五、过载保护设计的创新与升级

　　智能化扩展

　　远程监控：集成物联网模块，实时传输料位数据与设备状态。

　　故障预警：通过电流监测与振动分析，提前预警电机或轴承故障。

　　多功能集成

　　多参数监测：结合温度、压力传感器，提供综合解决方案。

　　自适应学习：AI算法优化扭矩阈值，适应物料特性变化。

　　材料与工艺升级

　　超耐磨叶片：采用陶瓷涂层或硬质合金，延长使用寿命。

　　无油润滑轴承：减少维护需求，适应洁净环境。

　　六、结论

　　阻旋开关的过载保护设计通过机械与电气双、高可靠性结构、灵活适配性三大核心优势，成为固态物料料位检测的方案。其技术优势不仅提升了生产效率与安全性，还通过低成本、低维护特性助力企业实现降本增效。未来，随着智能化与材料科学的进步，阻旋开关将在更多工业场景中发挥核心作用。
