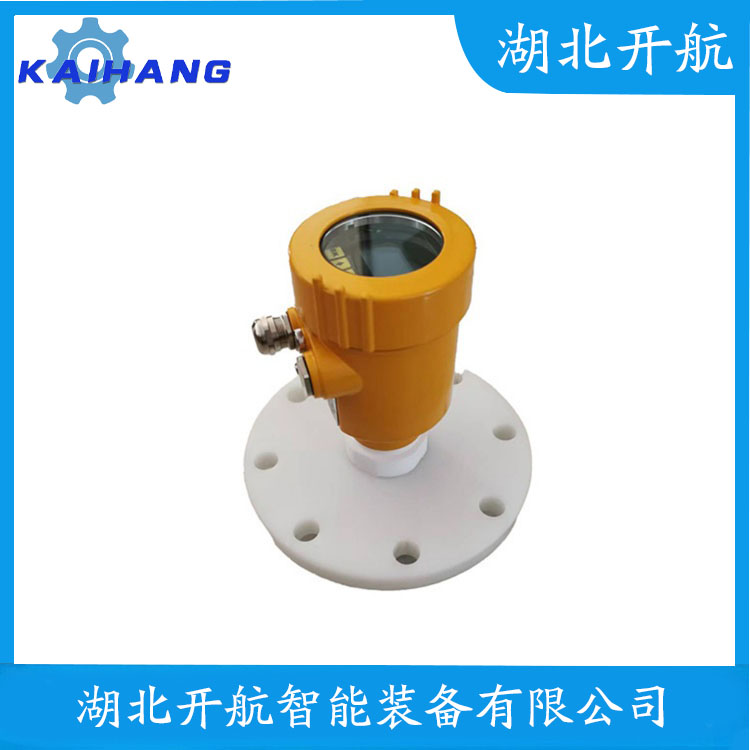

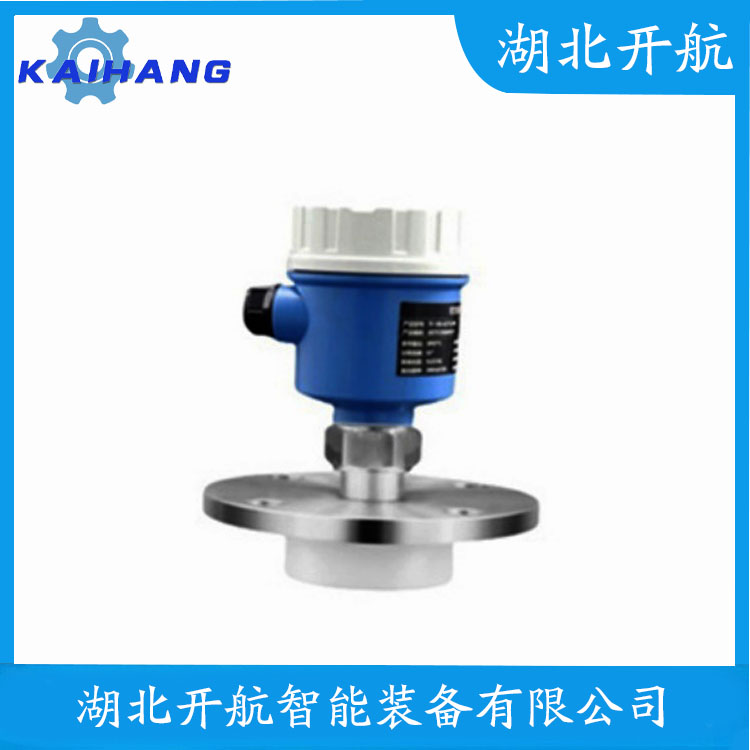

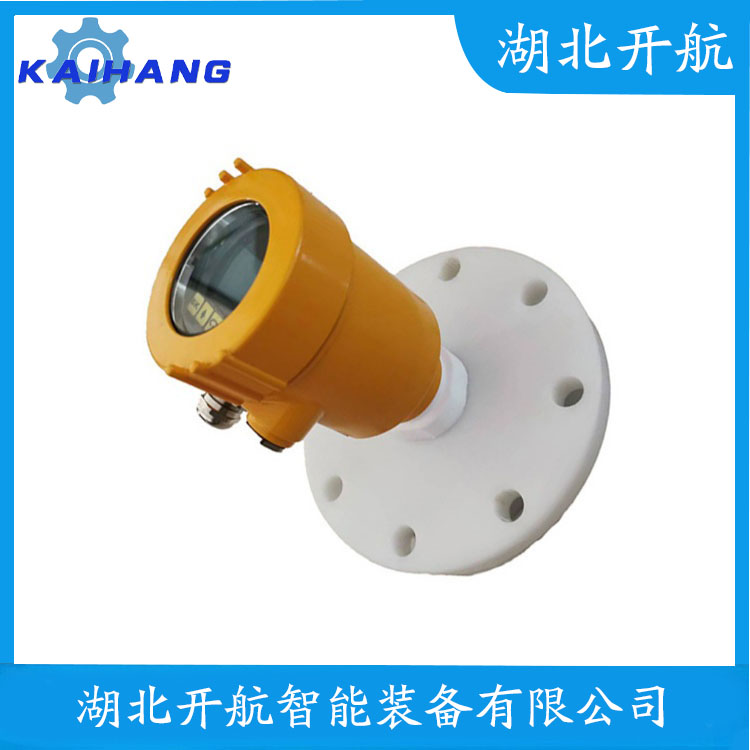

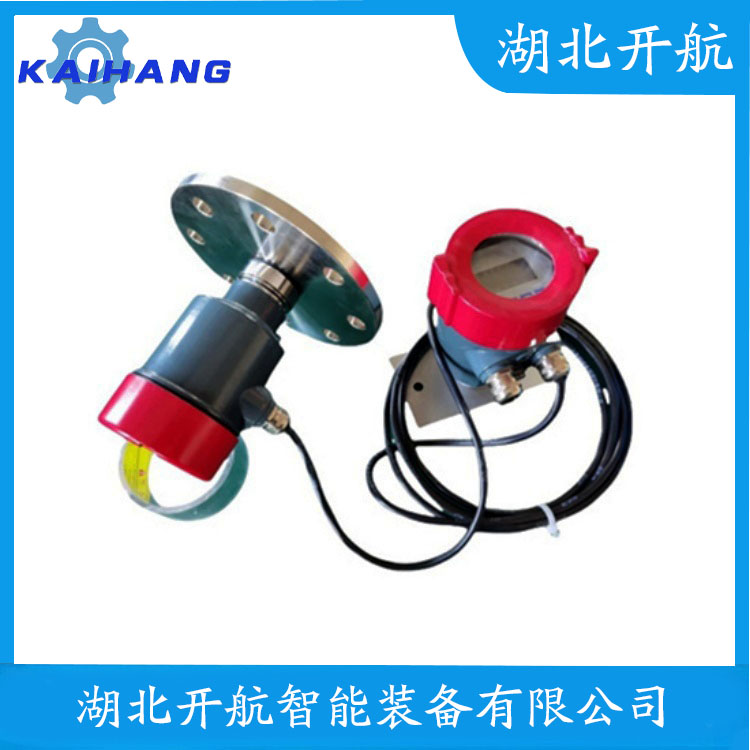

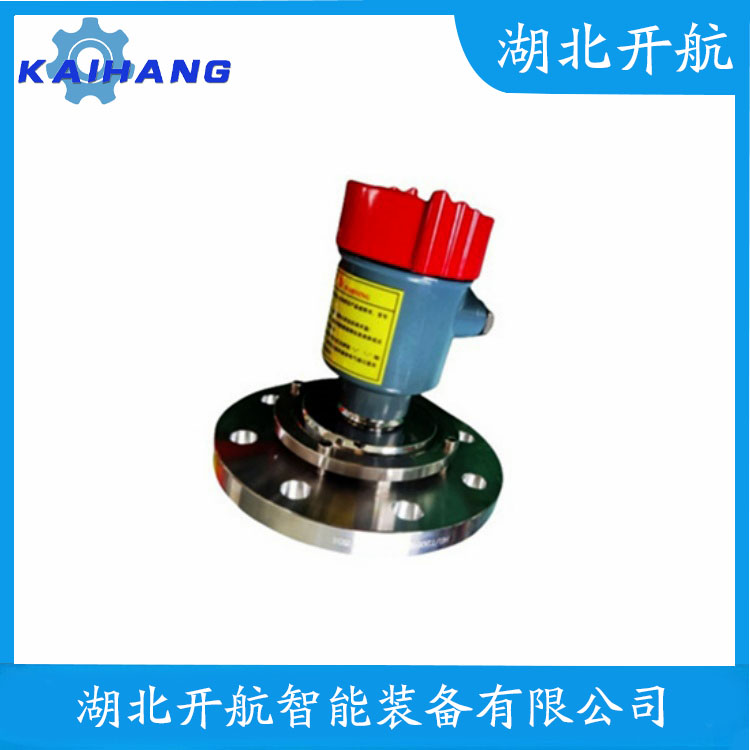

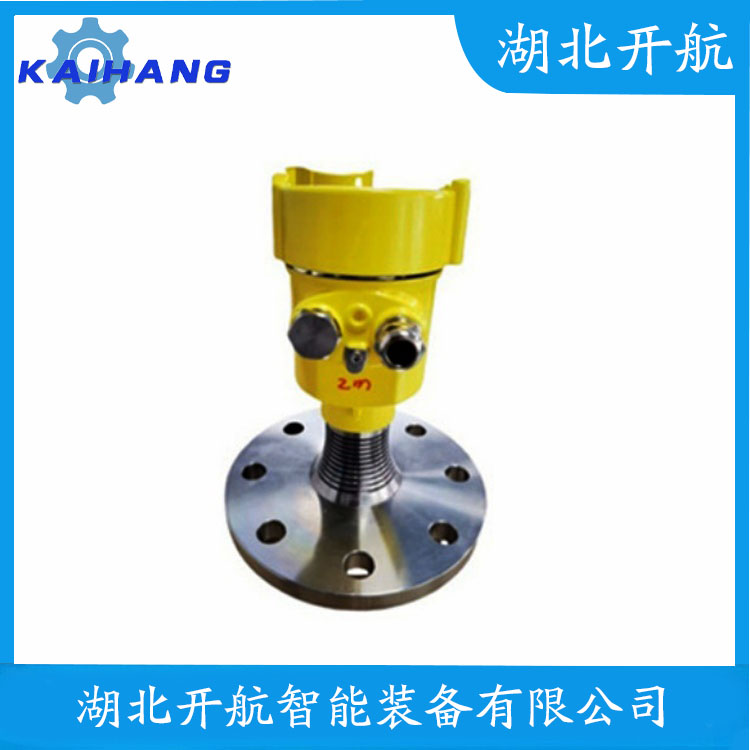

JMYB-RD802FMR20-A597/1 雷达液位计安装要求
雷达液位计的安装需综合考虑安装位置、环境干扰、介质特性等因素，以下是具体安装步骤和注意事项：
安装位置选择
避开干扰源
远离进料口、排放口、搅拌器等可能产生虚假回波或信号衰减的区域。液体注入时产生的虚假回波幅度可能远大于有效回波，搅拌器叶片也会对微波信号造成干扰。
避免安装在容器，防止漩涡底部导致测量误差。
垂直安装
天线轴线应与液位反射表面垂直，确保电磁波垂直入射液面。若罐底为凹形或锥形，需调整低点以保证测量准确性。
波束距容器壁的距离应大于由束射角和测量范围计算出的低液位处的波束半径，一般建议距离罐壁20cm以上，或为容器直径的1/6至1/4。
避开障碍物
信号波束内不得安装温度传感器等其他设备，避免产生虚假信号。
确保天线发射的电磁波能垂直于被测介质液面，并尽可能多接收到液面反射波。
安装方式
顶部安装
适用于大多数储罐，需确保天线喇叭口延伸到罐内一定距离，减少安装接管和设备间焊缝造成的发射能量损失。

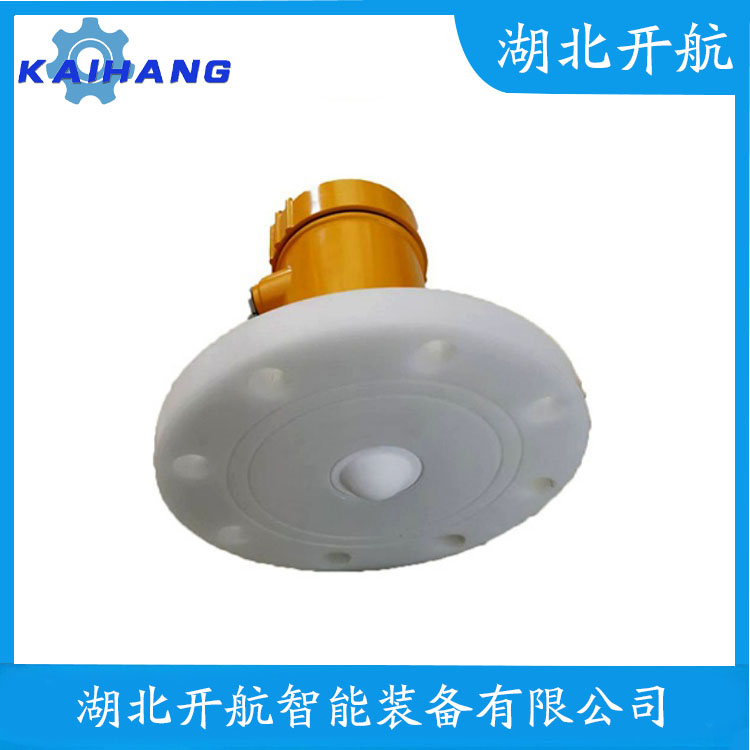

对于腐蚀性和易结晶的介质，可采用带有聚四测量窗和分离法兰式结构，法兰端面和高液位之间至少保持100-800mm的安全距离。
旁路安装
适用于无法直接安装于储罐顶部的场景，需确保旁路管道与主罐连通，且内部无障碍物。
导波管安装
适用于低介电常数介质或液位波动较大的场景，可减少信号衰减和虚假回波。
导波管长度应使天线喇叭口延伸至罐内合适位置，底部距罐底约大于30mm。
参数设置
根据被测介质的特性（如介电常数、密度等）设置合适的参数，如测量范围、量程、输出信号类型等。
对于低介电常数介质，当其处于低液位时，好将零点定在低高度为C的位置，以获得更好的测量精度。
回波储存
若因容器直径较小或其他原因，雷达液位计无法与容器壁保持适量距离，调试时需对虚假回波进行回波储存，避免日后出现误差。

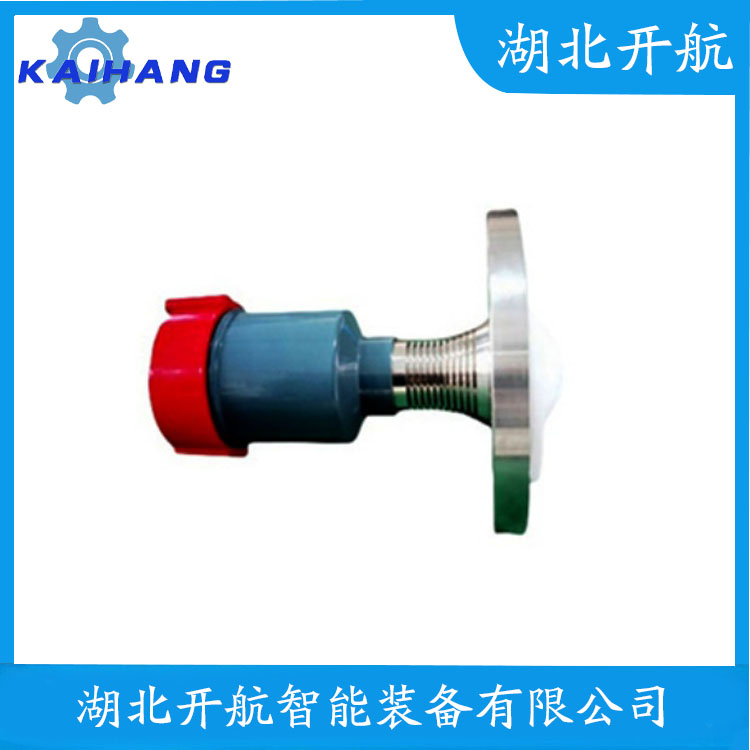

JMYB-RD802FMR20-A597/1 雷达液位计安装要求 开航
