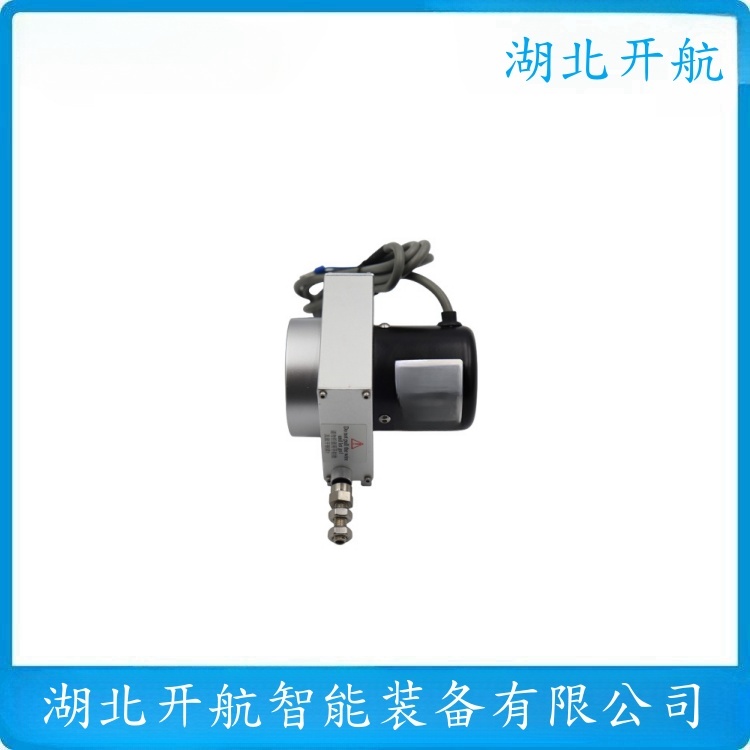

WEP130-8000-A1 拉绳位移传感器操作要点解析

　　拉绳位移传感器操作与维修要点解析

　　拉绳位移传感器（又称拉线位移传感器）是一种将机械位移转换为电信号的测量装置，广泛应用于工业自动化、工程机械、航空航天等领域。其操作与维修需遵循严格的技术规范，以确保测量精度和设备寿命。

　　一、操作要点

　　1. 安装与调试

　　安装位置：传感器应安装在无剧烈振动、无强电磁干扰的环境中，避免高温、潮湿或腐蚀性气体。

　　拉绳固定：拉绳应垂直或水平安装，避免弯曲或扭曲。固定端需牢固，防止打滑或松动。

　　预紧力调整：根据说明书调整拉绳的预紧力，确保拉绳在量程范围内始终保持张紧状态，避免松弛或过紧。

　　电气连接：按照接线图正确连接电源、信号线和屏蔽线，确保接地良好，防止信号干扰。

　　2. 使用规范

　　量程限制：严禁超量程使用，避免拉绳断裂或内部元件损坏。

　　运动速度：拉绳的拉伸和收回速度应平稳，避免快速冲击导致传感器损坏。

　　环境要求：在粉尘、油污等恶劣环境中使用时，需加装防护罩，并定期清洁拉绳和传感器表面。

　　校准与标定：定期使用标准量具对传感器进行校准，确保测量精度。校准周期根据使用环境和使用频率确定。

　　3. 注意事项

　　禁止私自拆卸：传感器内部结构，非人员禁止拆卸，以免损坏设备。

　　避免外力冲击：防止重物撞击或挤压传感器，避免拉绳被尖锐物体划伤。

　　信号监测：使用过程中需实时监测输出信号，发现异常波动或漂移时及时停机检查。

　　二、维修要点

　　1. 故障诊断

　　外观检查：观察传感器外壳是否有变形、裂纹或腐蚀，拉绳是否磨损、断裂或打结。

　　电气测试：使用万用表检测电源电压、信号输出和绝缘电阻，判断是否存在短路、断路或漏电。

　　功能测试：通过模拟输入信号或手动拉伸拉绳，观察输出信号是否与位移量成线性关系。

　　2. 常见故障与维修方法

　　拉绳断裂：更换同规格的拉绳，并重新调整预紧力。

　　信号异常：检查信号线是否接触不良或损坏，必要时更换信号线。若传感器内部电路故障，需返厂维修。

　　零点漂移：重新校准传感器，或检查是否存在机械松动或温度变化引起的漂移。

　　输出不稳定：检查传感器是否受到电磁干扰，或拉绳是否与外壳摩擦产生静电。

　　3. 维修流程

　　断电检查：确保传感器断电后进行维修，避免触电或损坏设备。

　　拆卸与清洁：按照说明书拆卸传感器，清洁内部灰尘和油污，检查元件是否损坏。

　　更换元件：更换损坏的拉绳、弹簧、电位器等元件，并重新组装传感器。

　　调试与测试：重新校准传感器，测试输出信号是否稳定，确保精度符合要求。

　　三、维护与保养

　　定期清洁：使用干净的软布擦拭传感器表面，避免使用腐蚀性清洁剂。

　　润滑维护：定期在拉绳和导轮上涂抹适量润滑脂，减少摩擦和磨损。

　　存储要求：长期不使用时，传感器应存放在干燥、通风的环境中，避免受潮或腐蚀。

　　记录管理：建立设备维护档案，记录校准、维修和更换元件的时间和内容，便于追溯和管理。

　　四、技术参数与选型建议

　　量程：根据实际测量需求选择合适的量程，避免超量程使用。

　　精度：高精度传感器适用于测量，普通应用可选择经济型传感器。

　　输出信号：根据控制系统要求选择模拟信号（如4-20mA、0-10V）或数字信号（如RS485、CAN总线）。

　　防护等级：在恶劣环境中使用时，需选择防护等级较高的传感器（如IP67）。

　　五、安全规范

　　操作人员资质：传感器操作和维修人员需经过培训，熟悉设备性能和操作规程。

　　安全防护：在维修过程中，需佩戴防护手套和护目镜，避免受伤。

　　应急处理：制定应急预案，遇到传感器故障或安全事故时，及时切断电源并采取相应措施。

　　六、总结

　　拉绳位移传感器的操作与维修需严格遵循技术规范，确保设备安全可靠运行。日常维护中应注重清洁、润滑和校准，定期检查电气连接和机械部件。维修时需由人员操作，避免私自拆卸导致设备损坏。通过科学的管理和维护，可有效延长传感器使用寿命，提高测量精度和稳定性。
