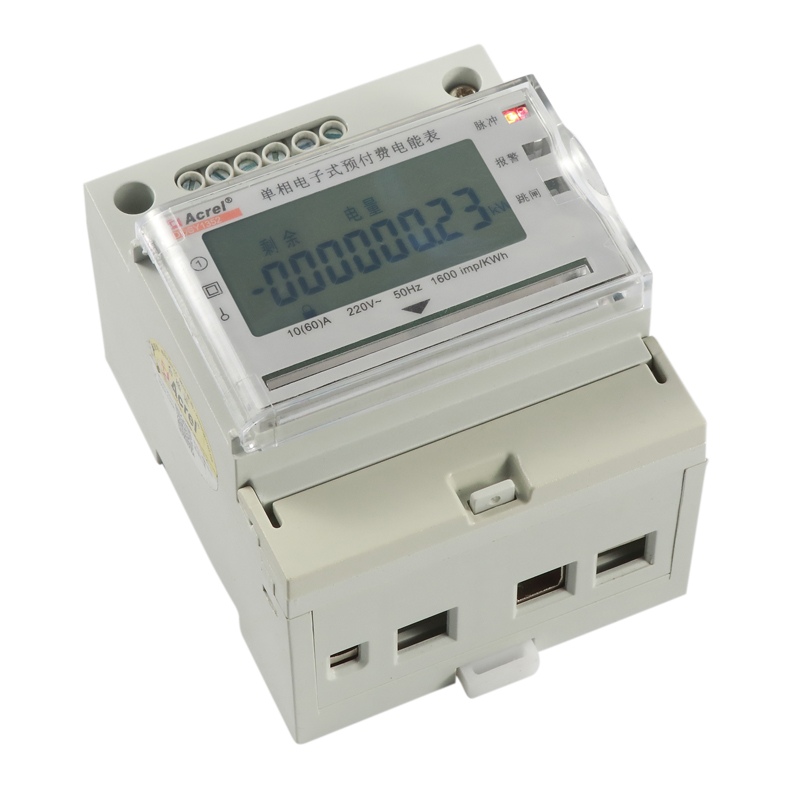

安科瑞DDSY1352-FC 远程插卡式预付费电表 刷卡充值欠费断电

　　1、概述

　　DDSY1352单相预付费电能表和DTSY1352三相预付费电能表是集计量与控制于一身的新型预付费电能表。支持射频充值（或插卡充值）和远程充值，具有预付费控制、时间控制、恶性负载控制等多种控制模式，内置100A大容量磁保持继电器实现电表内部分合闸，也可提供无源干接点输出控制外部断路器实现跳闸功能。广泛应用于商业广场、居民宿舍以及高校宿舍的预付费用电管理。

　　3.2.1预付费控制

　　宿舍用电管理终端支持预付费功能。可设置基础金额，免费使用；可对剩余金额进行四级报警：余额不足报警（一级）、预跳闸报警（二级）、欠费报警（三级）、达到赊欠上限报警（四级）。每级报警都会导致电表背光常亮，预跳闸报警的跳闸方式可设置为不跳闸、跳闸后自动合闸以及跳闸后不合闸，跳闸后学生可通过按键自行合闸，达到赊欠上限后电表跳闸，此时只有缴费后才能继续送电使用。

　　3.2.2时间控制

　　宿舍用电管理终端支持时间管理控制。L1、L2、L3、L4、L5可分别设置为工作日和节假日模式，每天可设置8个时间段，每个时间段可分别设置为合闸状态或夜间模式，合闸时间段内电表保持合闸，夜间时间段内，可选择直接跳闸或者大于夜间允许功率后跳闸。

　　3.2.3负载管理控制

　　宿舍用电管理终端支持丰富的负载管理控制，具体工作功能如下：

　　电流上限限制：限制支路z大电流，支路电流超过设定值（<16A）时，支路跳闸。

　　负载总功率限制：限制支路z大用电功率，支路功率超过设定值时，支路跳闸。

　　夜间功率限制：需要与时间管理控制共同使用，在夜间模式下，支路电流超过设定值，支路跳闸

　　恶性负载识别：限制支路接入未定义的恶性负载，当支路接入未经允许的恶性负载（主要表现为较大的功率增量和较大的增量因数）时，支路跳闸。

　　恶性负载白名单识别：允许已定义的恶性负载正常用电（如饮水机等）。

　　空调模式：空调模式下，电表持续检测空调微弱待机电流，一但存在拔断空调插座的动作，电表便跳闸，且只能通过联系管理人员进行合闸送电。

　　宿舍用电管理终端允许除空调模式以外的跳闸动作自动合闸。允许次数，跳闸等待时间可设置。

　　注：预付费管理控制、时间管理控制和负载管理控制需配合本公司预付费用电管理系统使用。

IC卡表本地预付费系统

　　1.1功能概述

　　本地IC卡预付费电能表带读卡和缴费充值功能。用户通过售电窗口进行开户、充值、补卡业务流程，办完业务后须将IC卡插入电表，电表充值，连续用电计算并扣除，显示剩余电量，余额不足跳闸，续购电后复电。

　　1.2系统特点

　　IC卡表本地预付费方案适合于电表分散安装的场合。施工简单，不需要安装其他设备，不需要铺设线缆，减少了施工费用。不足之处是无法实现远程采集、控制。如有实时数据采集的需要，可辅之电能集抄系统来实现。
