一、概述
1、 产品名称、主要用途及其适用范围

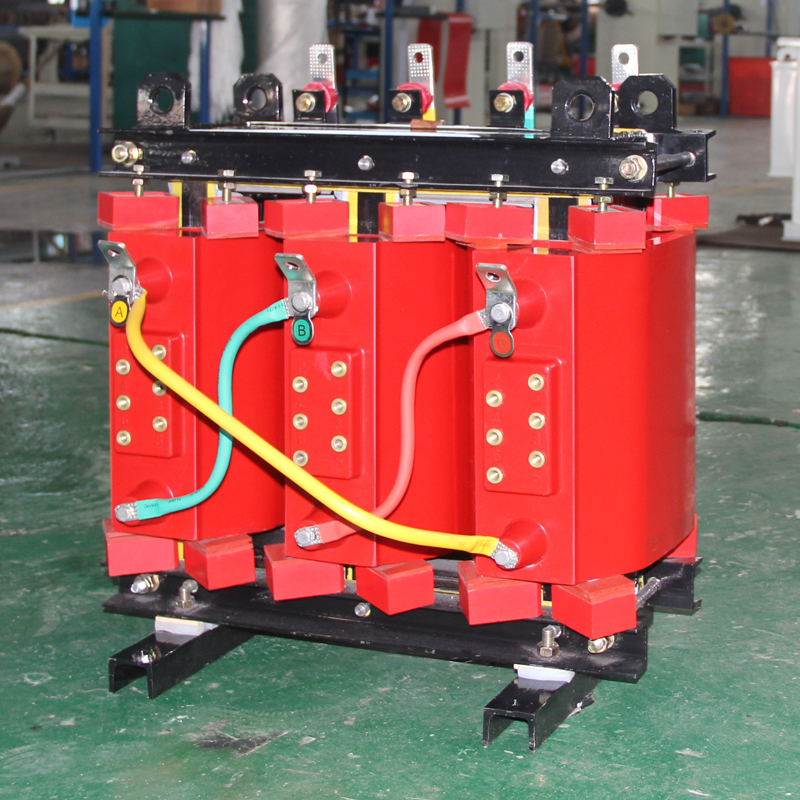

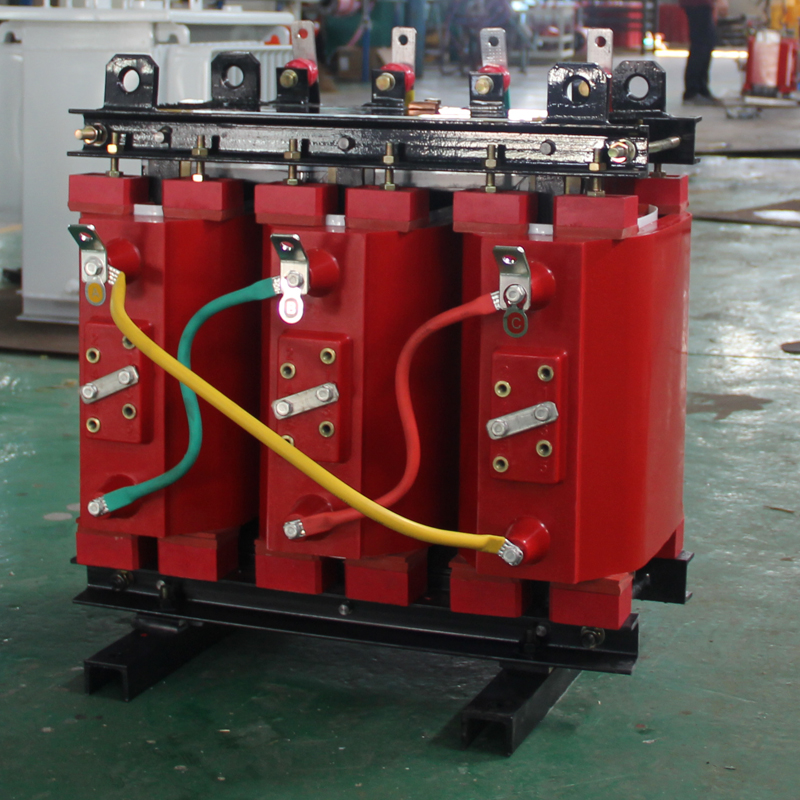

本说明书适用于型号为KSG-(100-1600)/10（6）矿用干式变压器。

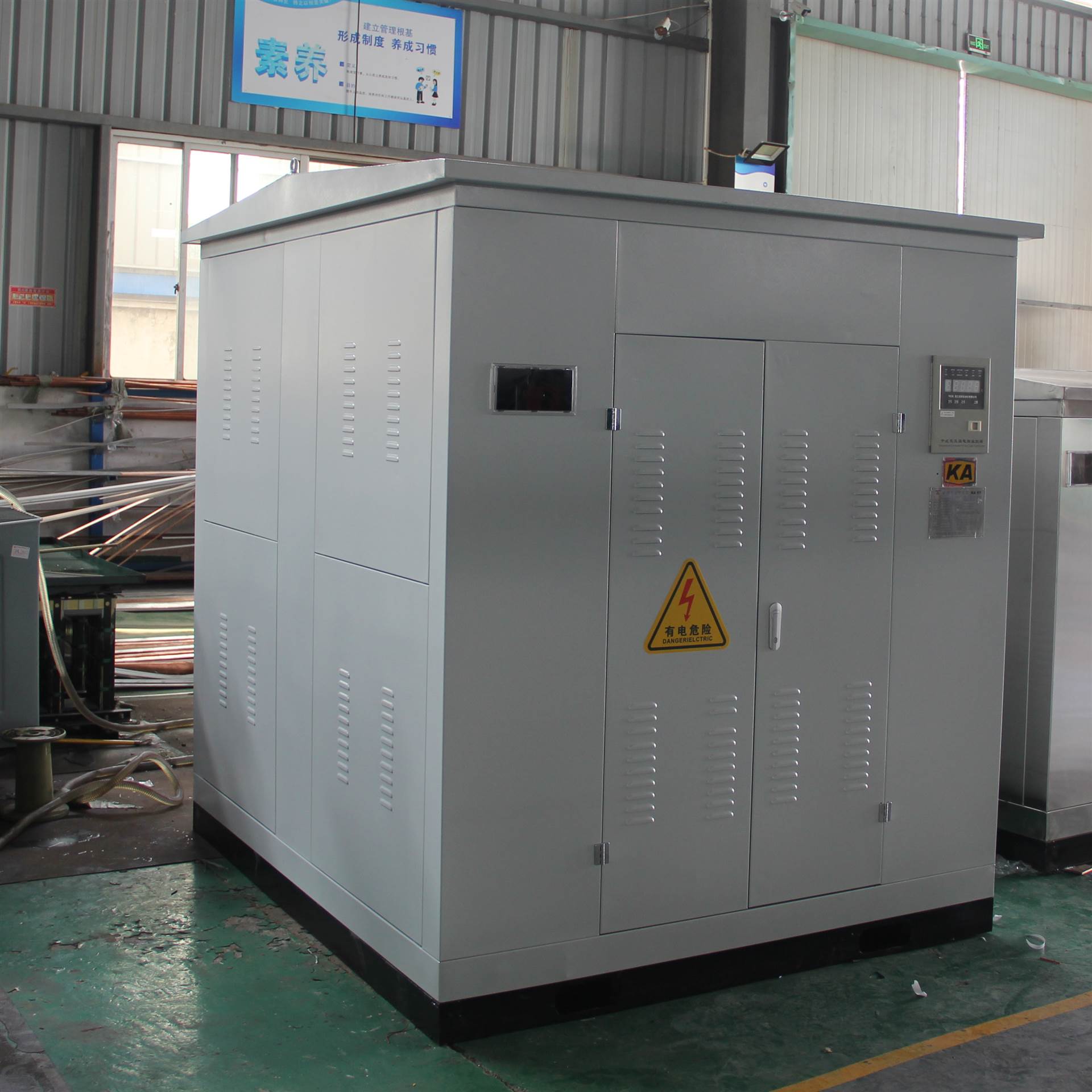

KSG-□/10（6）系列矿用干式变压器是具有IP20防护等级外壳且可配高低压开关联合使用的干式变压器。
以下无特殊说明统称为干式变压器。
2、 产品规格型号及其含义
矿用一般型干式变压器规格型号:
3、 产品执行下列标准：
GB/T12173-2008 矿用一般型电气设备
GB1094.11-2007 干式电力变压器
GB/T10228-2015 干式电力变压器技术参数和要求
JB/T3955-2006 矿用一般型电力变压器
GB4208-2008 机壳防护等级
GB/T干式电力变压器负荷导则
GB3836.1-2010 爆炸性气体环境用电气设备 第1部分:通用要求
GB3836.2-2010 爆炸性气体环境用电气设备 第2部分:隔爆型“d”
GB1094.l-2013 电力变压器第 1 部分 总则
4、 防护型式：箱壳防护
5 、安全标志：KA
6、正常使用条件
干式变压器在下列条件下应能正常工作:
a) 海拔高度:不超过1000m；
b) 环境温度：-20℃～+40℃
c) 空气相对湿度不超过95%(+25℃时)；
d) 在无破坏绝缘的气体或蒸汽环境中；
e) 用于无甲烷煤尘爆炸性的环境中。
二、技术参数
1、干式变压器基本参数见表1。
表1
| 额 定容 量（kVA）
|
电压组合及分接范围
|
联结组 标号
|
空载损耗（kW）
|
负载损耗
|
空载电流（%）
|
短路阻抗（%）
|
重量（KG）
| ||
|
高压（KV）
|
高压分接范围（%）
|
低压（KV）
|
kW (120℃)
| ||||||
|
50
|
6 或10
|
±2×2.5 或 ±5
|
0.4或0.69
|
Dy11 Yy0 Yd11
|
0.27
|
1
|
2
|
4
|
450
|
|
80
|
0.37
|
1.38
|
1.5
|
600
| |||||
|
100
|
0.4
|
1.57
|
1.5
|
650
| |||||
|
125
|
0.47
|
1.85
|
1.3
|
700
| |||||
|
160
|
0.54
|
2.13
|
1.3
|
850
| |||||
|
200
|
0.62
|
2.53
|
1.1
|
1000
| |||||
|
250
|
0.72
|
2.76
|
1.1
|
1150
| |||||
|
315
|
0.88
|
3.47
|
1
|
1300
| |||||
|
400
|
0.98
|
3.99
|
1
|
1500
| |||||
|
500
|
1.16
|
4.88
|
1
|
1700
| |||||
|
630
|
1.3
|
5.96
|
0.85
|
6
|
1800
| ||||
|
800
|
1.52
|
6.96
|
0.85
|
2100
| |||||
|
1000
|
1.77
|
8.13
|
0.85
|
2500
| |||||
|
1250
|
2.09
|
9.69
|
0.85
|
2950
| |||||
|
1600
|
2.45
|
11.7
|
0.85
|
3500
| |||||
