二手日进NVG600DOH平面铣磨机 棱镜平面加工

　　转让2台刚下线日进NVG-600DOH的平面磨床，欢迎来厂看机

　　名称立轴全自动平面磨床

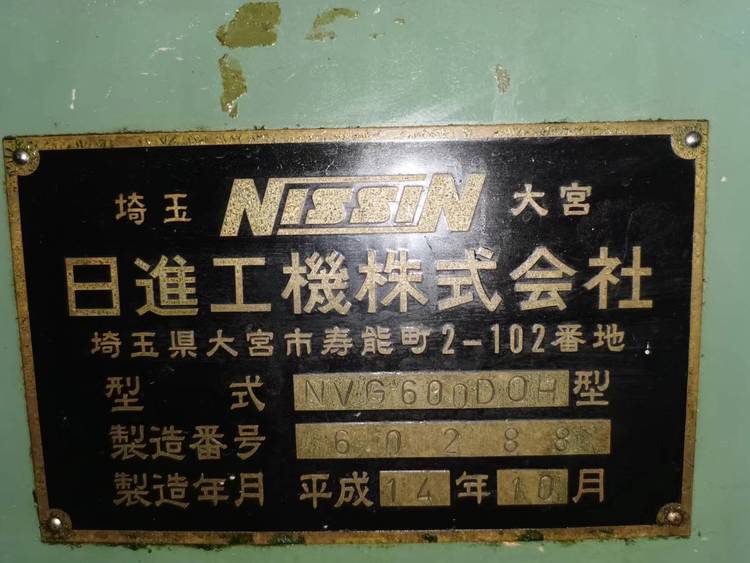

　　型号NVG-600DOH型

　　3．机械能力

　　3-1加工物直径的容许范围 MAXф600mm

　　3-2加工物厚度的容许范围 MAXф200mm

　　3-3加工物直径 MAXф600mm

　　3-4磨头砂轮部A．砂轮的形状 杯形砂轮B．砂轮的外形 ф400mmC．主轴的转速 50Hz 1470rpmD．砂轮的线速 MAX 1850m/minE．主轴的润滑 牛油脂

　　3-5粗磨部

　　A．磨头上下移动量 MAX200mm

　　B．磨头的快速上下 150mm/min

　　C．磨头的进级 0.05 - 0.3mm/min

　　D．磨头手柄 1 转 0.2mm

　　E．1 格 0.002mm

　　4. 工作台部

　　4-1工作台直径 ф600mm

　　4-2工作台转速 可调速 3 – 20 转/分

　　4-3工作台润滑方式 自然注油循环

　　5．磁力吸盘部

　　5-1电磁吸盘的直径 ф600

　　5-2电磁吸盘的间距 5 + 15

　　5-3电磁吸盘的吸力 10 - 12kg/cm2

　　6．电机功率

　　7．6-1主轴电机 7.5KW4P(磁性) 7.5KW6P(光学)

　　6-2快速升降电机 0.25KW

　　6-3进级电机 0.03KW

　　6-4工作台驱动用（变频） 2.2KW

　　6-5 冷却水泵电机 0.4KW/4P7．电气部

　　7-1电源 380V 50HZ

　　7-2操作回路 220V 50HZ

　　7-3电气控制箱 本体后面安装

　　7-4操作盘 本体侧面安装----NVG – 600DOH

　　7-5其他 双方协商

　　8．机械尺寸

　　8-1磨床重量 3500kg

　　8-2磨床尺寸（长 x 宽 x 高）2580 x 1600 x 2380mm

　　8-3冷却循环水泵水箱尺寸 1200 x 600 x 300mm
