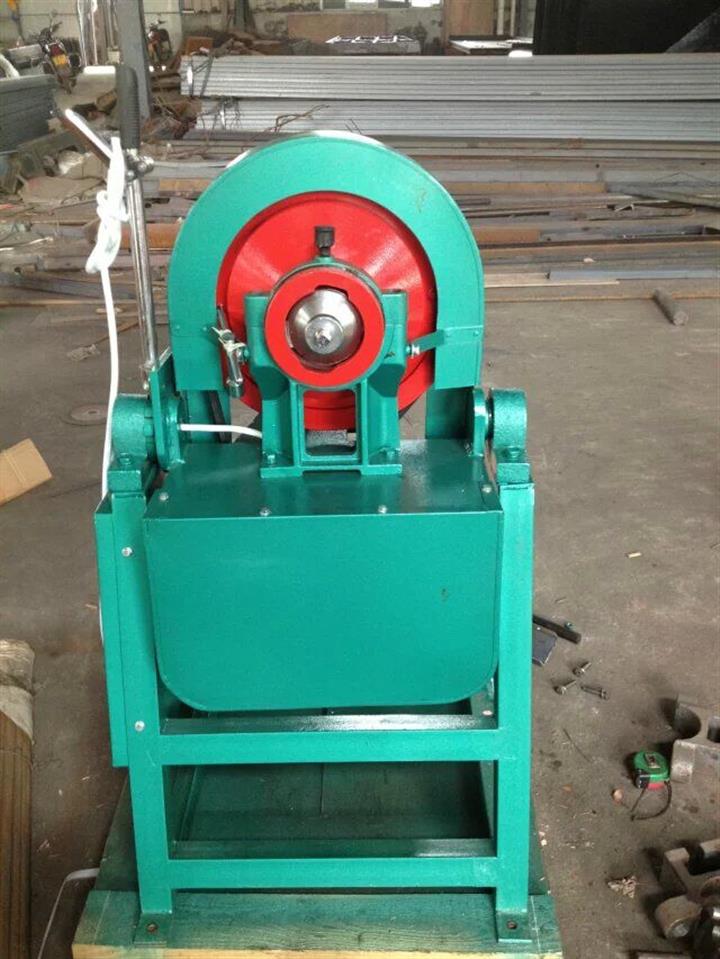

MQ系列锥形球磨机
一、设备简介
MQ系列锥形球磨机是冶金、地质、煤化、建材等部门的化验实验室作矿物分析工作细磨矿石的必备设备；也是浮选机及其它仪器配套使用的设备。
以体积小巧，操作便利，工作效率确切而深受相关部门工作人员青眛；
二、工作原理
中硬及以上物料的细碎问题在国内一直没有得到很好的解决。锥形球磨机特有的锥形结构能自然分离粉磨介质(钢球),大球位于筒体大直径段,即给料端;小球位于圆锥段,即排料端。较粗的物料在给料端大球的作用下获得大的冲击能量,完成粗碎作业。小球位于排料圆锥端,以获得更多的表面积进行细磨。锥形磨机的特点是相当于在磨机筒体内安装有性分级机,物料依粒度不同排列在筒体内,越细越靠近出料口,不会产生过磨,增加了有用功,降低了无用功,从而达到节能降耗的目的。
三、 主要技术参数
型号
项目
MQ150*50
MQ240*90
MQ350*160
磨样量（个）
200g
500-1000g
4000g
给料粒度（mm）
-3mm
-3mm
-3mm
产物粒度(mm)
-0.074mm
-0.074mm
-0.074mm
电机功率(kw)
0.25kw
0.55kw
1.1ke
外形尺寸(mm)
915*530*1160mm
1052*640*1160mm
700*575*1190mm
机重(kg)
150kg
170kg
300kg
四、 结构分析
锥形球磨机的磨矿方式较普通球磨机也有较大改进。由于筒体排料端是圆锥状,对每一纵截面,介质球和物料在重力W1和离心力分力F1作用下,沿锥面向下移动。介质球和物料粒度越大,向下移动的趋势越大。当筒体旋转时,使得介质球不只是有横截面内的滚动与冲击,还有轴向移动的冲击和研磨破碎,有利子物料的粉磨和能量的综合利用，不同粒度和密度的颗粒在旋转的锥形筒体中可实现自我分级，提高了生产效率，降低能耗，受到业界好评。另外锥形球磨机的外形似球,在给定表面积下能使有效容积增加,随之又增加了工作表面积,更有利于提高效率,降低驱动功率,衬板磨耗少,减轻了设备重量,降低了设备造价,和普通球磨机相比可节能20%。锥形磨机相当于两台磨机串联使用,可满足40mm入料,排料325目的要求
五、安装
电源：380伏
基础：将支架脚用膨胀螺丝固定在水泥基座即可。
试转：转动方向与标志一致为正常。
六、使用
钢球出厂时已配比好，用户不可随意改变；
先放空运转，使钢球、筒壁冲洗干净；
加料前握紧把手，使筒体与机架转90°，进料口向上，松开把手锁定位置，用板手打开进料口，依次加水、矿石、药剂进料口盖严，松开把手回转90°后，将其锁定，按照预定时间工作。
取料时待电机停转后，放好接料盆，用板手打开出料口，利用把手松开定位，使筒体出料口向下转动90°，溢出矿浆。完毕后清洗干净可重新工作。
七、日常维护
使用完后要清洗；
间歇使用的应在不用设备时再筒体加入石灰水；
使用前轴承座的加油杯中需加入适量黄油；
经常检查电源电压和接地，确保良好状态。
