| 型号 |
F3B3K10A |
数量 |
1400 |
测压元件，三轴位置:转向柱
力方向Fx，Fy，Fz
应用：测量转向柱中的力
等效类型定制版本
电阻测量规格：应变仪
选择：极性根据客户规格

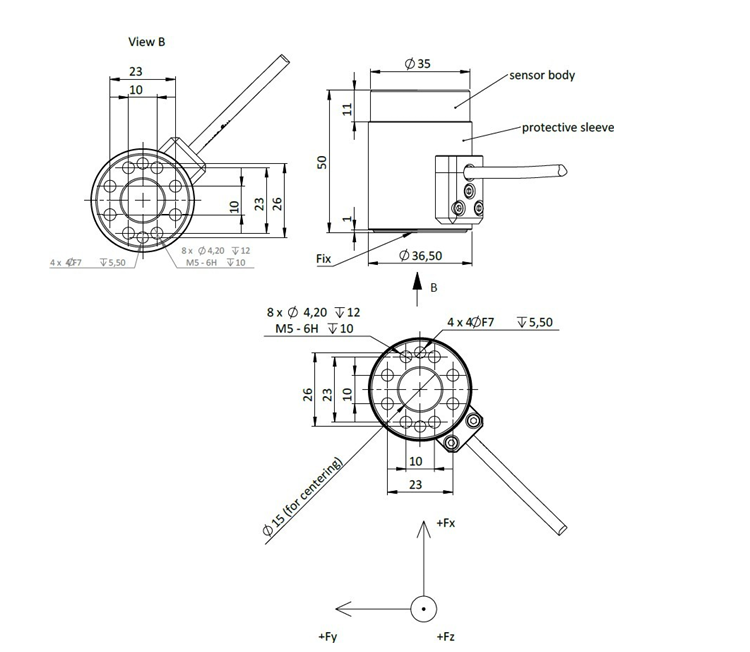

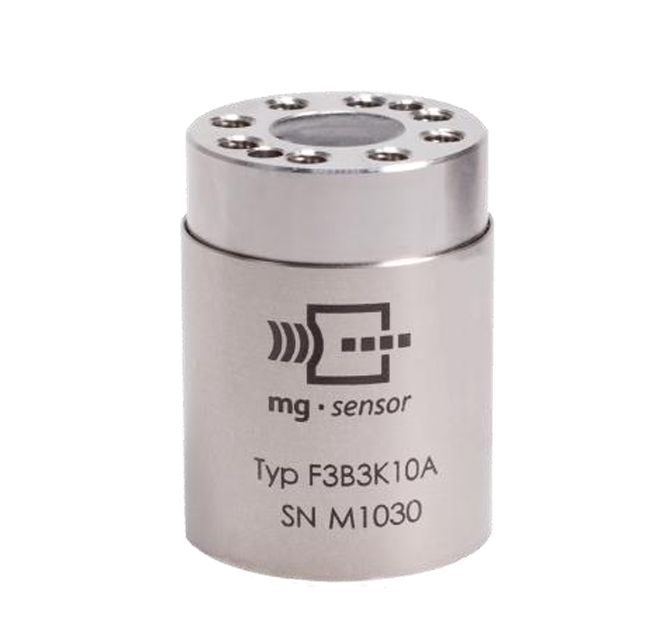

mg-sensor转向管柱力传感器
技术描述
施加的力导致基体的压缩或应变。使用应变仪测量变形。
用于全桥电路的多个应变仪的接线，补偿了温度对零信号的影响以及来自其他力和扭矩应用的交叉影响。
| 技术规范
|
单位
|
价值
| ||
|
Fx
|
Fy
|
Fz
| ||
|
测量范围
|
kN
|
20
|
20
|
20
|
|
敏感度
|
μV/V/kN
|
120
|
120
|
55
|
|
输出信号
|
mV/V
|
2.4
|
2.4
|
1.1
|
|
电桥电阻
|
Ω
|
350
|
350
|
700
|
|
零信号
|
mV/V
|
≤ 0.05
| ||
|
振幅非线性
|
%
|
≤ 1.0
| ||
|
滞后
|
%
|
≤ 2.0
| ||
|
通道串扰
|
%
|
≤ 5.0
| ||
|
电源电压
|
V
|
2–15
| ||
|
极限载荷
|
%
|
150
| ||
|
绝缘电阻
|
MΩ
|
> 100
| ||
|
温度范围
|
°C
|
-30…+70
| ||
|
重量(近似值)
|
g
|
180
| ||
扭矩检测：测量驾驶员转动方向盘的扭力大小，决定助力电机的输出。
转向角度检测：监测方向盘转动角度，用于EPS控制、车道保持（LKA）等ADAS功能。
转向速度检测：部分传感器还能检测转向速度，优化动态助力响应。
