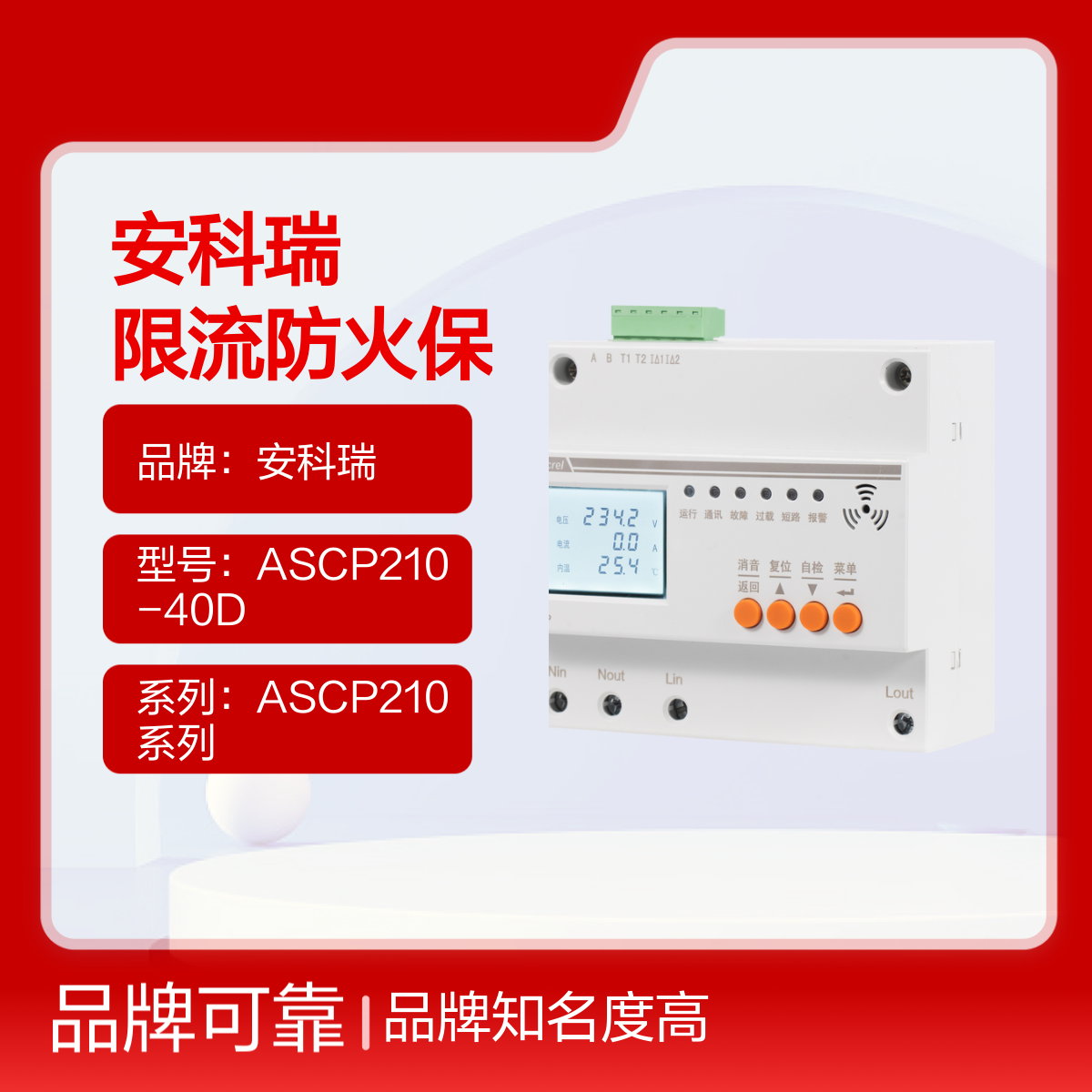

安科瑞 限流防火保护器40A ASCP210-40D 灭弧式电气防火保护装置

　　1 概述

　　限流式保护器，可有效克服传统断路器和监控设备存在的短路电流大、切断短路电流时间长，短路时产生的电弧火花大，以及使用寿命短路故障时，能以微秒速度快速限制短路电流以实现灭弧保护，额定电流为0-80A，广泛用于:学校宿舍、医院、商场、宾馆、仓库、住宅、电动车充电站及集贸市场等给种用电场所末端干、支路的线路保护。

　　2 功能特点

　　故障保护功能：当产品发生故障时，会发出故障指示，并启动自我保护功能。

　　过载保护功能：连续过载3秒切断过载电路，防止因过载面发生火灾。

　　短路保护功能：当被保护配电电路发生短路时，150微秒内切断电路电源，防止因短路而发生的火灾。

　　实时电流测量功能：实时测量被保护配电电路中的电流大小。

　　实时温度测量功能：实时测量被保护配电电路中电缆线温度，当电缆线温度大于设定的闽值时，会发送报警信息到上位机，并且报警状态一直保持，直至复位。

　　操作记录功能:能够把外部对保护器的操作通过通信发送到上位机保存。

　　3.常见故障的诊断及排除方法

　　保护器正确接线并上电后，液晶应显示正常运行界面。若投入负载运行过程中出现任何故障，可根据保护器的报警信息分析故障原因并进行故障排除。

　　（1）保护器“短路”指示灯点亮，液晶上显示故障类型为电流显示行后面出现“短路”，同时蜂鸣器响起。

　　出现上述故障信息，很可能保护器后端出现零火线短路。此时应先断开保护器输入端断路器，用万用表直接测量一下保护器输出端的零火线是否短接，若确认短接，再依次断开保护器输出端各支路断路器，用万用表依次测量判断具体的短接支路，直到找到短接点，排除故障。若零火线未发生短接，则仔细排查保护器输出端线路或接线处是否有绝缘破损或接头松动，并进行妥善处理。故障排除后，再对保护器上电，待保护器正常运行后，依次将各支路断路器合上。

　　（2）保护器“过载”指示灯点亮，液晶上电流行显示为“过载”，蜂鸣器响起。

　　出现上述故障信息，很可能保护器后端负载电流超过保护器的过载动作电流值而限流保护。先断开保护器后端所有支路的断路器，然后长按复位按键（与取消按键共用）约2秒钟，使保护器复位后，再将依次投入各支路负载，同时注意观察保护器液晶上的电流值，使其不要超过保护器的额定电流值。

　　（3）保护器“故障”指示灯点亮，液晶上表内温度显示行显示为“超温”，蜂鸣器响起。

　　出现上述故障信息，可能是因为负载电流过大，环境温度过高或通风散热不良等原因导致，可通过加强通风等措施，等保护器温度降下来后，再长按复位键，使保护器复位。

　　（4）保护器“报警”指示灯点亮，液晶上线缆温度显示行显示为“超温”，蜂鸣器响起。

　　出现上述故障信息，可能是因为负载电流过大，导致线缆温度升高，可以减少线缆负载，使线缆温度慢慢降下来。等温度降下来后，长按复位键，使保护器复位。

　　（5）保护器“报警”指示灯点亮，液晶上漏电显示行显示为“漏电”，蜂鸣器响起。

　　出现上述故障信息，可能是因为线路绝缘破损，导致线缆对地漏电超标，通过排查线缆，排除故障点，使漏电恢复正常后，长按复位键，使保护器复位。
