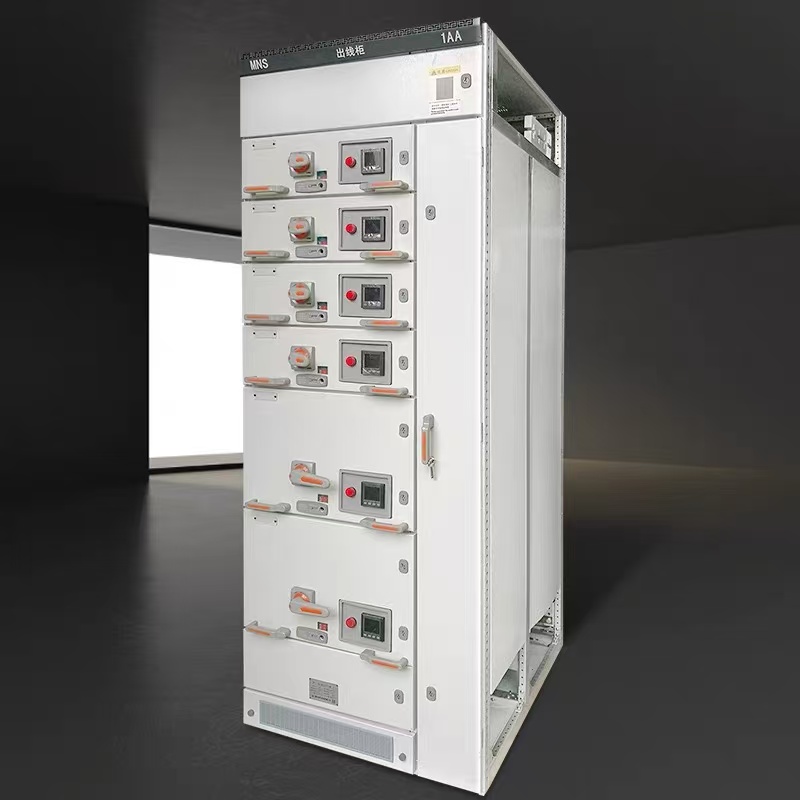

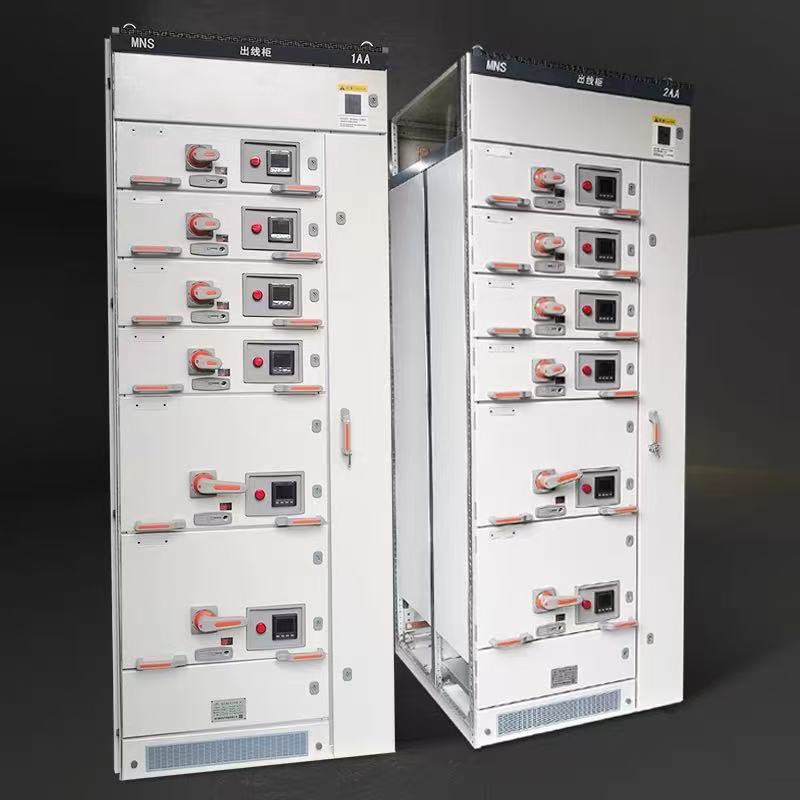

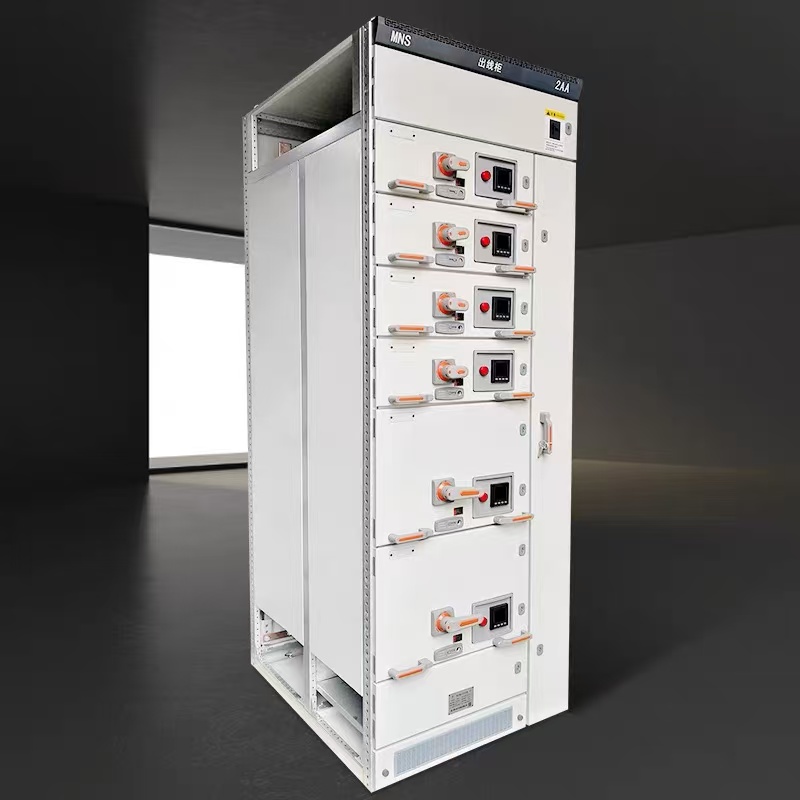

MNS抽屉式配电柜产品详细说明
——浙江道统成套电气有限公司
一、产品概述
MNS抽屉式配电柜是由浙江道统成套电气有限公司生产的低压成套开关设备，采用国际先进的模块化设计理念，结合瑞士ABB公司技术标准，专为交流50/60Hz、额定工作电压≤660V、额定电流≤6300A的供配电系统设计。该产品集电能分配、转换、控制及无功功率补偿功能于一体，广泛应用于发电厂、变电站、工矿企业、高层建筑等场景，是现代化电力系统的核心配电设备。
二、结构与设计特点
1.模块化设计
柜体结构：采用C型冷轧钢板型材组装，模数化设计（模数单位E=25mm），通过自攻锁紧螺钉或8.8级高强度螺栓连接，无需专用工具即可快速组装。柜体框架经镀锌钝化处理，门板及侧板采用静电喷涂工艺，耐腐蚀性强。
抽屉单元：支持8E/4、8E/2、8E、12E、16E、24E等多种规格，单柜最多可容纳36个出线回路，实现动力中心（PC）与电动机控制中心（MCC）混装，灵活适应复杂配电需求。
多功能隔离板：分段式隔离设计，有效分隔功能单元，防止故障电弧扩散，满足IEC 439-1“形式4”标准，提升系统安全性。
2.高防护与安全性
防护等级：外壳防护等级可选IP30、IP40、IP54（定制），内部隔室全隔离设计，有效抵御粉尘、水溅及异物侵入。
机械联锁系统：抽屉单元设有工作、试验、抽出、隔离四位置机械联锁，通过断路器手柄与抽屉位置联动，杜绝误操作风险。
3.散热与可靠性
优化的热循环散热结构，确保在高温、高湿环境下稳定运行；柜体材料采用阻燃工程塑料及镀锌钢板，防火性能优异，适用于石油化工、冶金等严苛工业环境。
三、核心性能优势
1.电气性能
分断能力：主母线短时耐受电流达100kA（有效值），峰值耐受电流250kA（值），配电母线（垂直母线）峰值耐受电流可达130kA（加强型），远超同类产品。
动热稳定性：主母线工作电流5500A（IP00）、4700A（IP30），配电母线电流1000A，满足高负荷场景需求。
2.灵活性与扩展性
标准化模块支持快速组合，200余种组件可自由搭配，适应不同配电方案；支持双面操作设计，维护便捷，大幅缩短停电时间。
3.智能化兼容性
可集成PLC、微处理器等智能控制单元，实现远程监控、故障预警及能效管理，助力工业4.0智慧配电系统建设。
四、应用领域
1.工业领域：冶金、化工、轻工生产线电动机集中控制，石油平台能源配电。
2.建筑领域：高层建筑动力中心、住宅小区配电系统、数据中心不间断电源管理。
3.电力系统：发电厂、变电站电能分配，新能源光伏/风电并网控制。
五、与同类产品的对比优势
相较于传统GCK、GCS柜型，MNS抽屉柜具备以下差异化优势：
-容量更大：支持6300A高电流，分断能力提升30%以上。
-安全性更高：全隔离设计及五防联锁系统，降低故障风险。
-维护更便捷：抽屉单元可热插拔，支持在线更换，减少停机损失。
六、使用条件与服务
1.环境要求：
空气湿度：40°C时≤50%，20°C时≤90%（允许短暂凝露）。
无爆炸性气体、腐蚀性介质及剧烈振动环境。
2.服务承诺：
浙江道统成套电气有限公司提供全方位技术支持，包括方案设计、安装调试、定期巡检及故障响应（24小时服务热线）。产品质保期为3年，终身维护。
七、总结
MNS抽屉式配电柜凭借其模块化设计、高可靠性及智能化扩展能力，已成为工业与建筑配电领域的标杆产品。浙江道统成套电气有限公司以精湛工艺与严格品控，确保每一台设备均符合GB7251、IEC439等国际标准，为客户提供高效、安全的配电解决方案。如需技术细节或定制服务，欢迎垂询！
