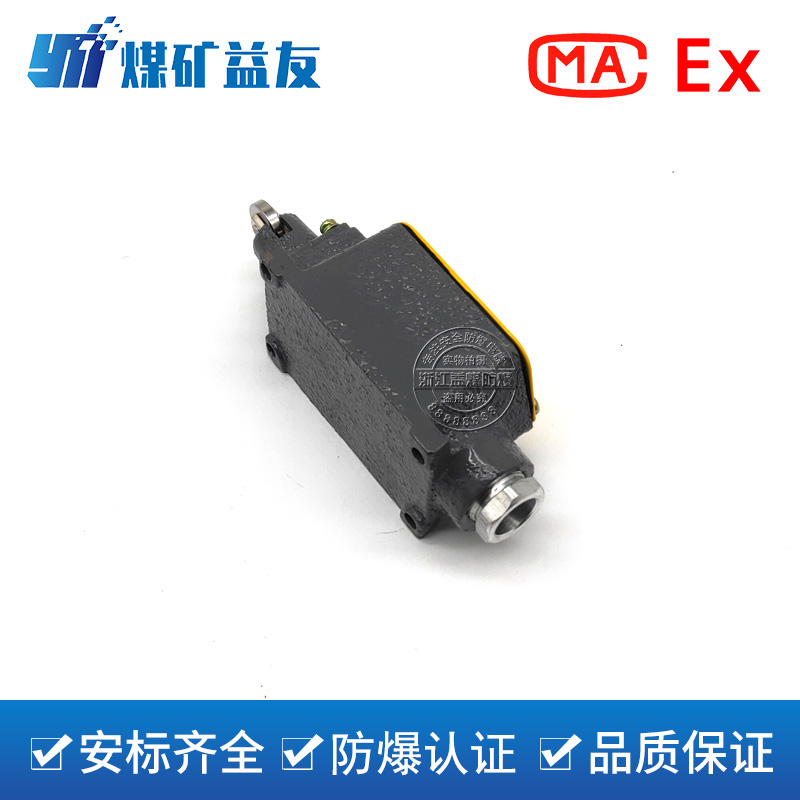

一、主要功能用途
通过行程装置触发无缘触点，将动作信号传给PLC等控制器件。
主要用于提升机、架空乘人装置、皮带机等设备的各种故障保护。
二、产品特点
1、外壳采用了ZG35铸钢，表面喷塑，外形美观。
2、壳内装有OMRON行程开关，随着操动臂作带动触头的分合，从而实现机电信号的转换或实现电路的接通或分断。
3、电缆布线或钢管布线均可。
4、壳内外设有接地螺钉。
5、适用于煤矿井下含有爆炸性等混合气体的环境中。
6、适用于交流50Hz，电流5A,电压127V的控制电路中。
三、使用环境
环境温度: 0℃～+40℃。
平均相对湿度: 95%(+ 25C)。
大气压力: 80kPa～106kPa 。
污染等级为GB/T14048.1-2006中的3级。
无显着振动和冲击的场合。
有煤尘和甲烷等爆炸性气体的场所，无破坏绝缘的腐蚀性气体或蒸汽的场所。
无滴水或液体侵入。
四、技术参数
动作行程：≤5mm
触点容量：24V/0.5A
重量及外形尺寸
重量：300g；
外形尺寸：108×45×27（mm）；
外壳材质：Q235。
五、工作原理
本行程开关为简单设备，开关的组成部件由机械触点和防护外壳组成。保证实现IP54的防护性能。通过行程开关触点的通断来实现电路的切换，行程开关的触点动作时，闭合PLC可编程控制器的一个输入点，完成软件程序的一个控制功能。开关采用接线盒引出方式，实现了容易安装、配线简单方便。
