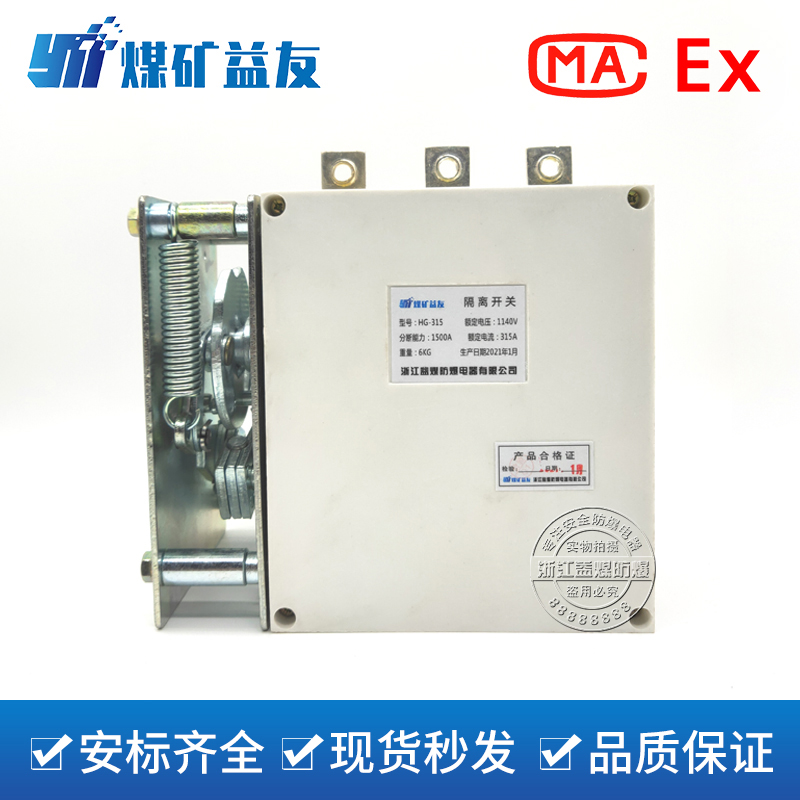

HG-315/1140隔离开关
基本用途
本系列低压空气式隔离换向开关适用于交流50Hz，电压至1140V，电流分别为200A、315A、400A的电力线路中，作主电路隔离和在无负载情况下改变电源相序用，在故障情况下，能带负荷分闸，具有较高的分断能力，特别适宜于组成千优级矿用隔爆型电磁启动器。
HG-315/1140隔离开关

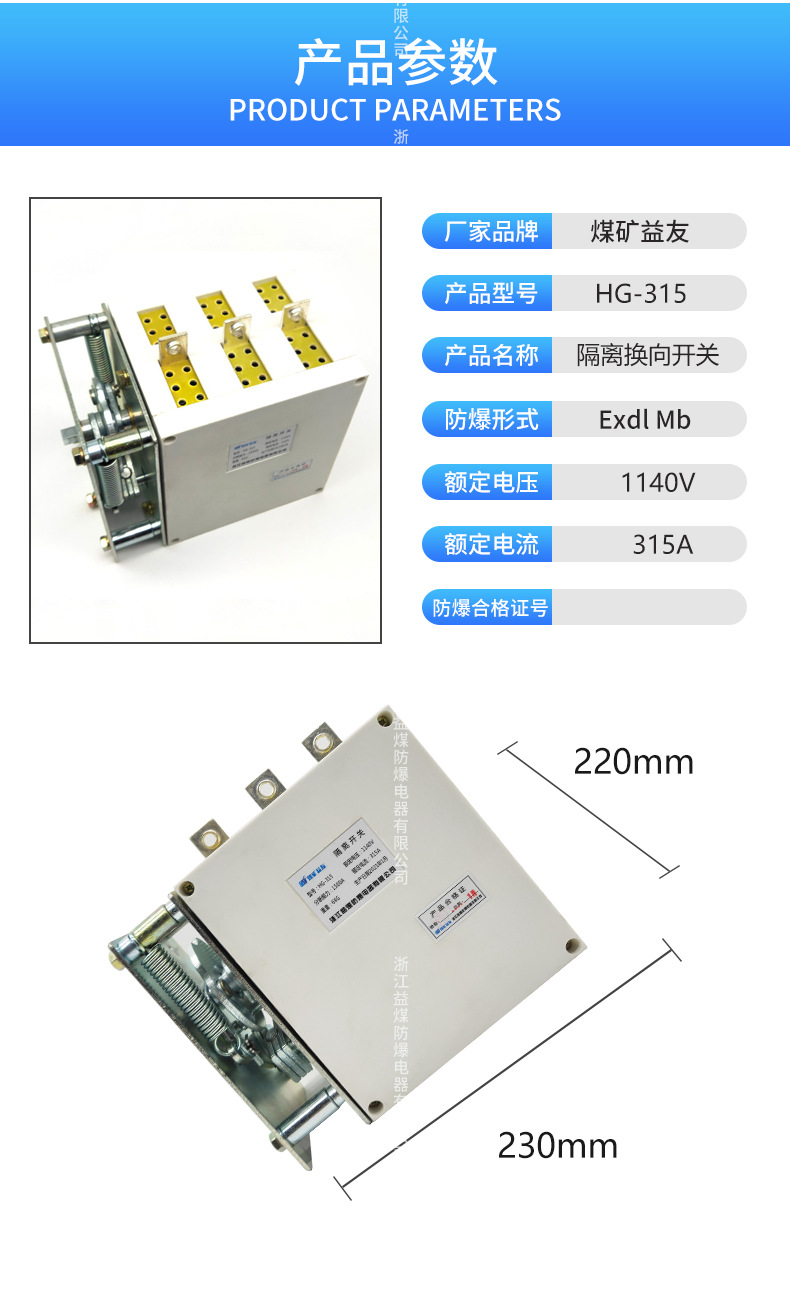

技术参数
型号： HG-315/1140
额定工作电压Ue：1140V
额定工作电流Ie ：315-400A
分断能力I：e≥9Ie
约定发热电流：I+h 600A、800A
操作角度：±700
机械操作循环次数正反向各6000次
外形尺寸 ：225* 210* 140
净重：8.2kg/个
重量 ：11Kg
HG-315/1140隔离开关
结构特征

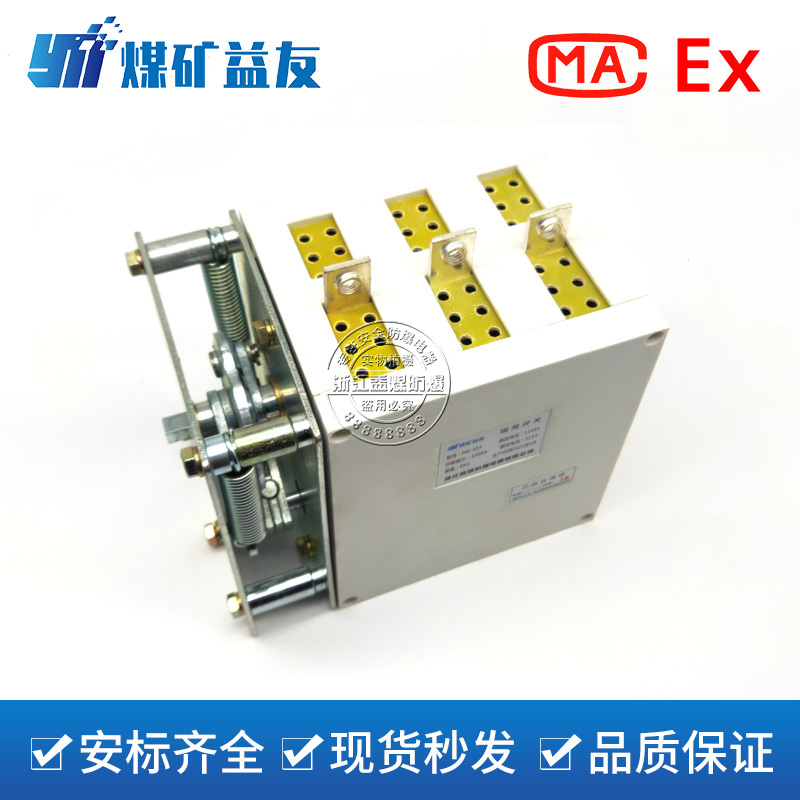

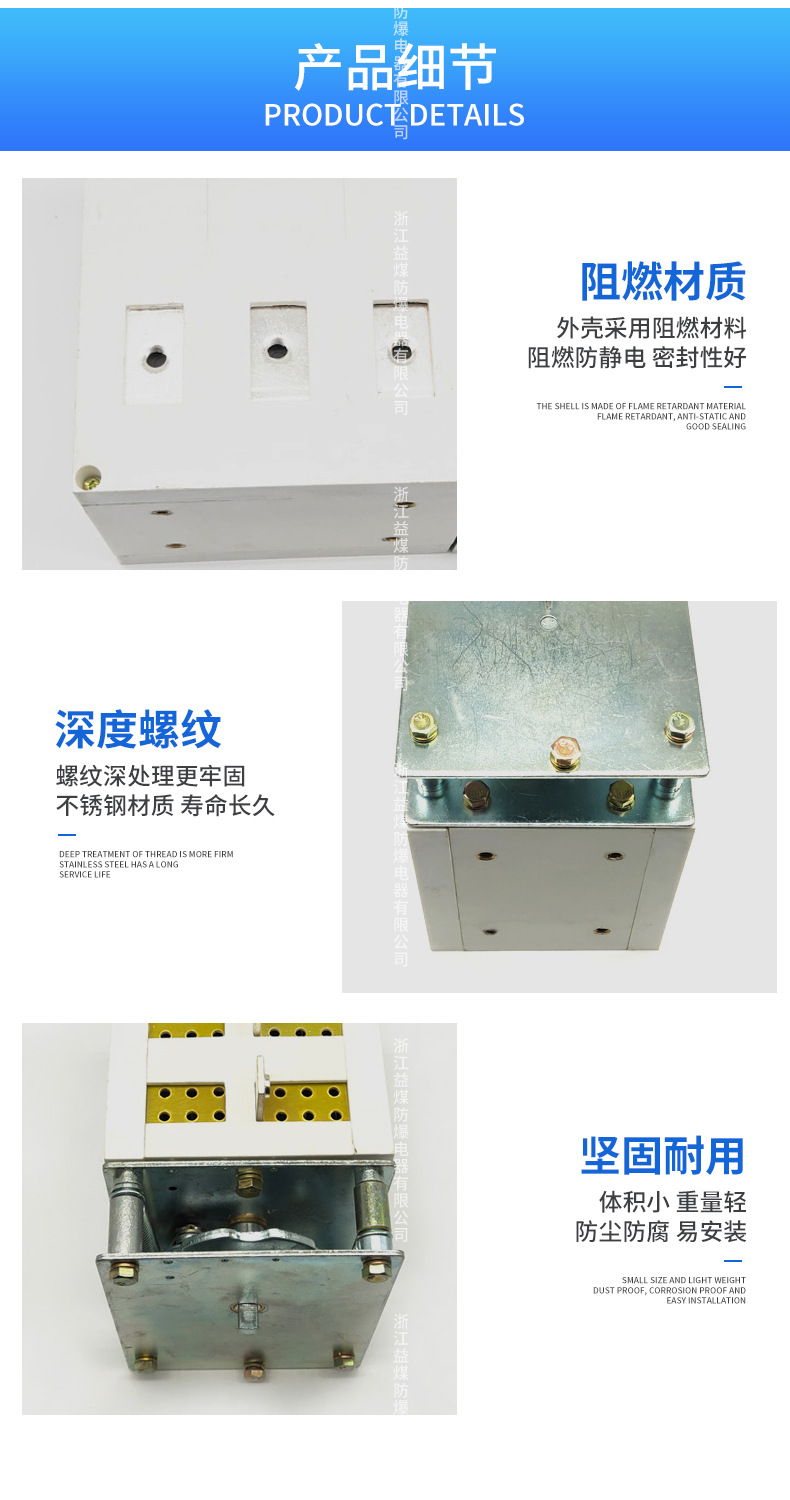

隔离换向开关外形呈长方形，由绝缘座、罩与操作机构组成。正反向触头系统，灭弧罩，换向连接，进、出引线板安装在绝缘座中，正反向动触头摆臂轴与绝缘座右边的操作机构的正反向从动臂相连，辅助触头由操作盘经顶板驱动。
HG-315/1140隔离开关
环境条件
海拔高度 ≦2000
环境温度 -20℃～+40℃
空气相对湿度 ≦95%
无破坏绝缘的气体或蒸汽的环境中
无显着摇动与冲击振动的地方
能防止雨雪与滴水的地方
安装倾斜度 ≦15度
污染等级3级
安装类别III类。
HG-315/1140隔离开关
使用维护
1、接线完毕，应保证相间间隙不少于20mm;
2、安装接线完毕，应保证喷弧距离间隙不小于30mm;
3、在使用过程中不得随便更改开关零件，否则有不能保证开关正常工作；
4、开关机构定期注入少量润滑油；
5、开关分断大电流后，允许清理触头，灭弧罩等上的金属微粒与烟尘；
6、开关应储存在干燥通风的场所，严禁雨雪及有害蚀性气体侵蚀。
