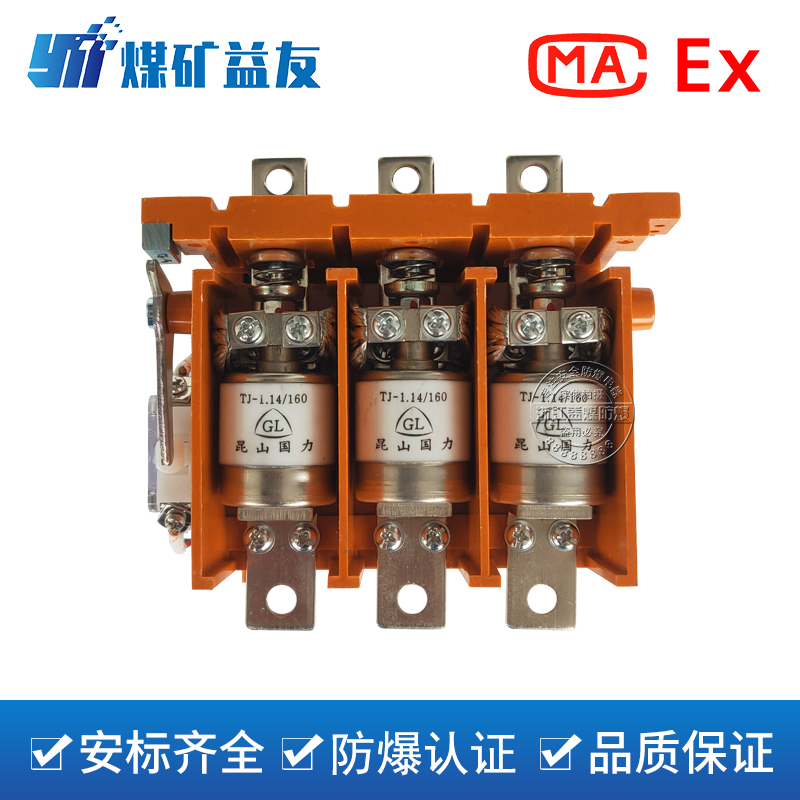

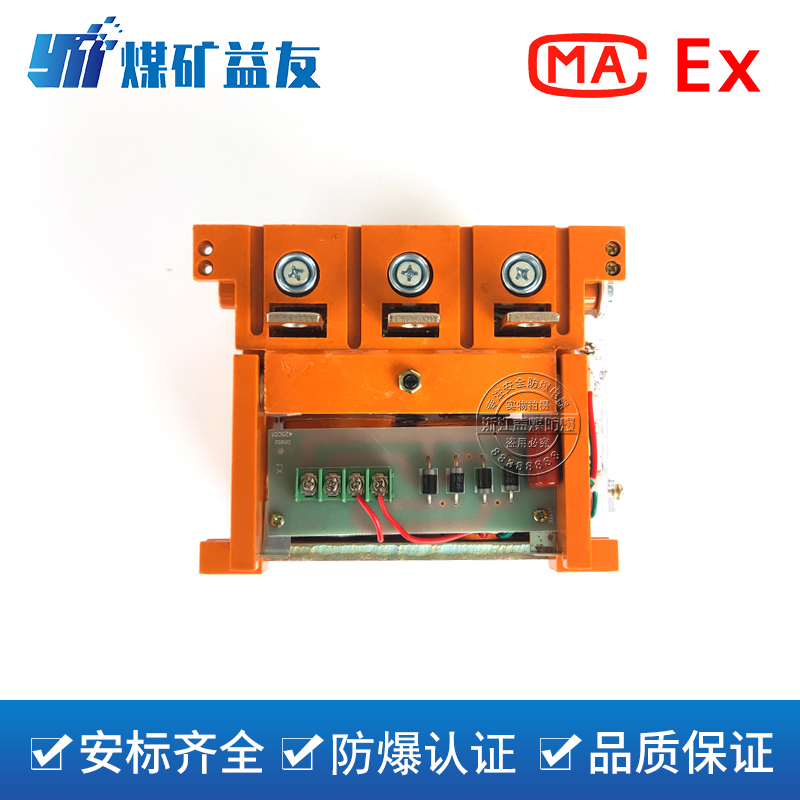

CKJ5-160/1140真空接触器

　　用途

　　CKJ5-160/1140交流真空接触器适用于交流50Hz,主回路额定工作电压1140V,额定工作电流到250A~400A的电力系统中，接通与分断线路及频繁地起动和控制交流电动机用，并适用各种保护装置组成磁力起动器，特别适宜于组成防爆磁力起动器。

　　工作条件

　　本接触器由真空灭弧室、绝缘支座、金属基座、电磁操作机构、绝缘拐臂等部分组成，真空灭弧室通过静导夹固定在绝缘支座上，绝缘支座安装在金属基座上，绝缘拐臂通过由关节轴承组成的拉杆，操作灭弧室动触头。电磁操作机构于金属基座之中，操作线圈通电，衔铁吸合，转动拐臂，在触头弹簧和真空灭弧室衔铁释放，转动拐臂，推开真空来弧室触头，接触器处于分闸位置。

　　真空灭弧室由动静触头、金属屏蔽罩、波纹管和一个由陶瓷圆环构成的密封容器等组成。波纹管与动触头和密封容器的法兰焊接，保证在动触头作轴向运动时容器内的真空度不受影响，机构动作，动静触头分离，在触头间隙中形成由金属蒸汽的等离子体和其它带电粒子组成的真空电弧，这些金属蒸汽和带电粒子迅速向四周散射，被位于触头周围的金属屏蔽罩所凝聚，电流过零时，金属蒸汽减少，醉终触头间隙出现真空状态，由于真空介质很高的绝缘强度和很快的介质恢复速度，触头之间的恢复电压已不再使间隙击穿，电路就可靠分断了。

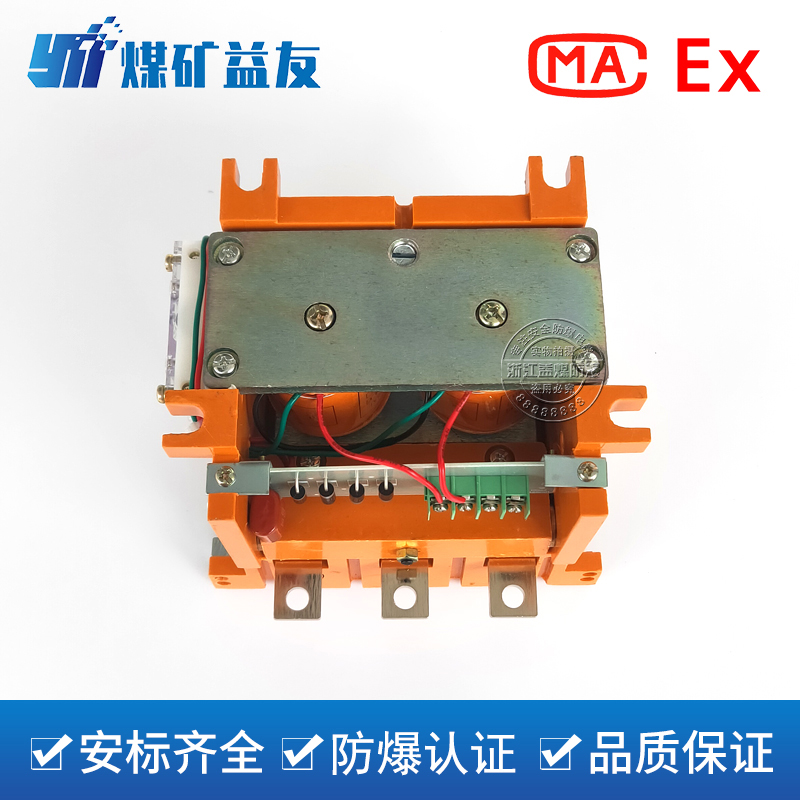

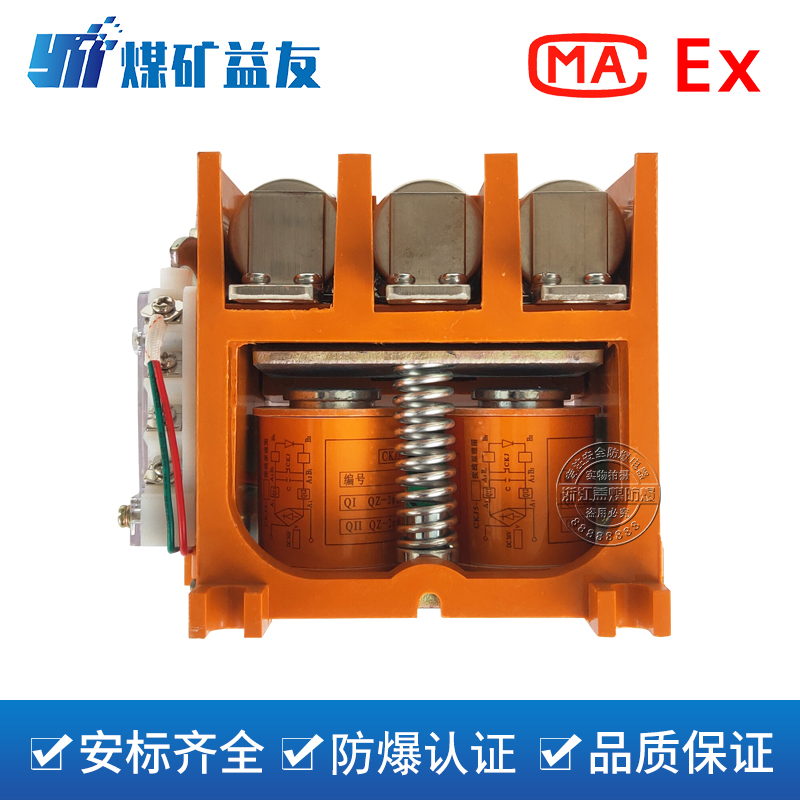

　　电磁操作机构铁心、线圈、磁轭、衔铁、绝缘拐臂等组成，拍合式直流电磁铁操作时，通过绝缘拐臂，使灭弧室动触头作轴向运动，完成合分动作。

　　各部件组装在金属基座上，它强度高、全程小，便于安装及维修。

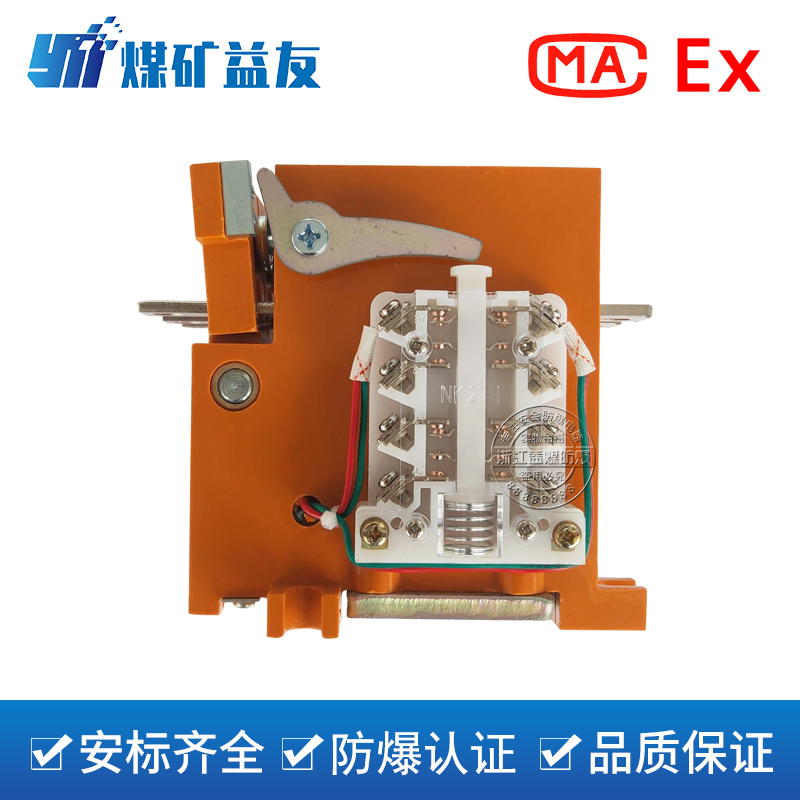

　　辅助触头分为二位，位于接触器一侧，由绝缘拐臂直接操作它。

　　技术数据与型式

　　本接触器分为下列型式：

　　（1）出线方式：板前；（2）主回路极数：三极；（3）控制回路方式：直流磁系统。交流控制电源通过整流桥供给线圈。线圈励磁衔铁吸合后，接进限流电阻；（4）辅助触头为三常开三常闭；（5）真空灭弧室外壳为陶瓷结构。

　　本接触器额定数据如下：

　　（1）额定工作电压1140V；（2）额定工作电流400A~250A；（3）控制回路额定电压交流380V、220V、36V。

　　主触头参数见下表规定：

　　型号

　　初压力（公斤）

　　终压力（公斤）

　　开距（毫米）

　　超行程（毫米）

　　CKJ5-250

　　13.9N±1.4N

　　P1=15.4±1.5N

　　2±0.2

　　1±0.1

　　CKJ5-400

　　P1=33.3±3.3N

　　P2=34.5±3.45N

　　2±0.2

　　1±0.1

　　本接触器主要用于下列工作制：

　　（1）间断长期工作制；（2）反复短时工作制（额定通电持续率为40%）；

　　本接触器额定操作频率为：

　　JKS工作制时300次/小时，JK4工作制时120次/小时，短时操作时2000次/小时（在20秒内）。

　　接触器主回路的绝缘强度应承受交流50赫兹、4200伏试验电压（有效值），控制回路应承受交流50赫兹、2000伏（有效值）历时1分钟无击穿或闪络现象。

　　接触器的绝缘经7个周期的耐潮试验后主回路的绝缘电阻不应小于2.5兆欧。控制回路的绝缘电阻不应小于1.5兆欧。

　　接触器主回路的电气间隙为14毫米，爬电距离为20毫米；控制回路的电气间隙为3毫米。爬电距离为4毫米。

　　接触器主回路的接通与通断能力为CKJ5-400通断、3200安25次，接通4000安100次。CKJ5-250通断2000安25次，接通2500安100次。

　　接触器极限分断能力为4500安3次。

　　CKJ5-400接触器的主回路热稳定电流不小于3200安（10秒），CKJ5-250热稳定电流不小于2000安（10秒）

　　接触器的机构寿命为300万次，真空灭弧室机械寿命应大于100万次。

　　接触器主接头JK3：电寿命为60万次。全容量JK4，电寿命为2万次

　　接触器主回路的接触器电阻CKJ5-400应小于60微欧CKJ5-250应小于250微欧。

　　真空灭弧室的真空寿命应小于三年，对于未经使用的真空灭弧室，在存放半个月后，触头处于分闸位置时主触头间施加50赫兹、10千伏试验电压（有效值）历时1分钟，试验三次后，不应出现击穿与闪络现象。
