对于紧凑型设备：可在有限空间内传输很高的功率
采用两件式的插头式设备连接器，降低了安装成本
包装可用于自动取放和组装
提供所有公共引脚分配和编码
借助机械端口螺钉连接和螺纹紧固，设备整合极为方便轻松
未插接时，设备可选配垫片
返回顶部常规
| 注意事项 | 要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。 |
|---|---|

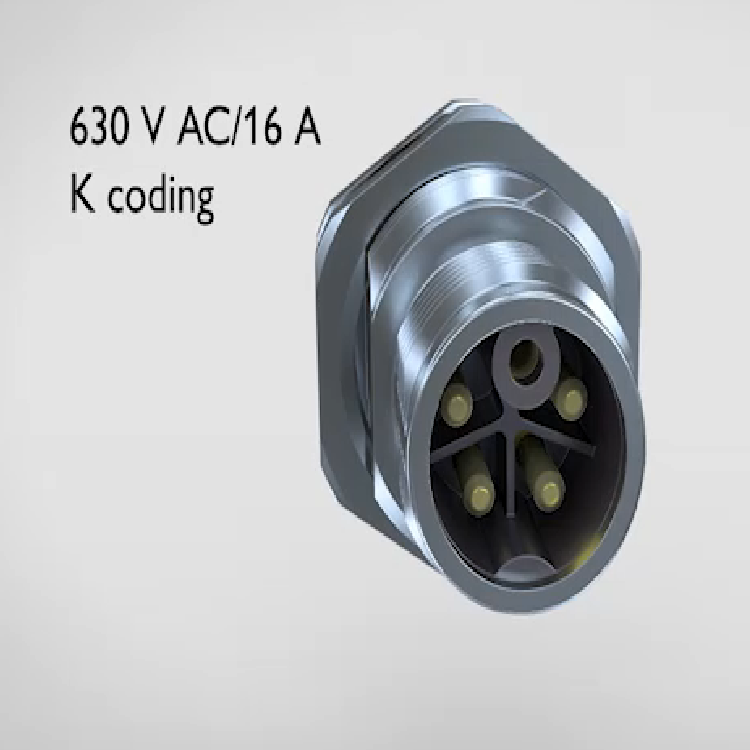

| 40 °C时的额定电流 | 16 A |
| 额定电压 | 630 V |
| 额定电涌电压 | 6 kV |
| 位数 | 5 |
| 防插错编码 | K - 电源 |
| 标准/规范 | M12 孔式插头连接器 IEC 61076-2-111 符合 |
| 信号类型/分类 | 电源 |
| 过电压等级 | III |
| 污染等级 | 3 |
| 连接方式 | THR焊接 |
| 插／拔周期 | > 100 |
| 安装类型 | PCB安装 |
| 包装类型 | 托盘 |
| 供货状态 | 带固定板
|
钻孔图
焊盘结构
尺寸图
M12针式插座
尺寸图
THR托盘包装
示意图
M12孔式连接器引脚分配，5位，K编码，孔式连接器侧视图
