沟盖板压力强度试验机

　　沟盖板压力强度试验机用途:电动伺服沟盖板压力试验机专门设计用于公路隧道电缆沟盖板抗裂性及承载能力现场抽检，可以实现试件技术指标的自动求取。该试验机及配件主要依据以下标准设计制造：Q/CR2.1-2014 《铁路电缆槽盖板和人行道步板》 第1部分：活性粉末混凝土型。

　　为适应现场抽检的工作特点，本设备具有，重量轻便、易于运输，安装设备承载滑轮，现场移动方便，操作简单，数据准确，实时检测，实时出结果等特点，大大提高了现场检验的效率，并有效的降低了相关业务的成本问题。

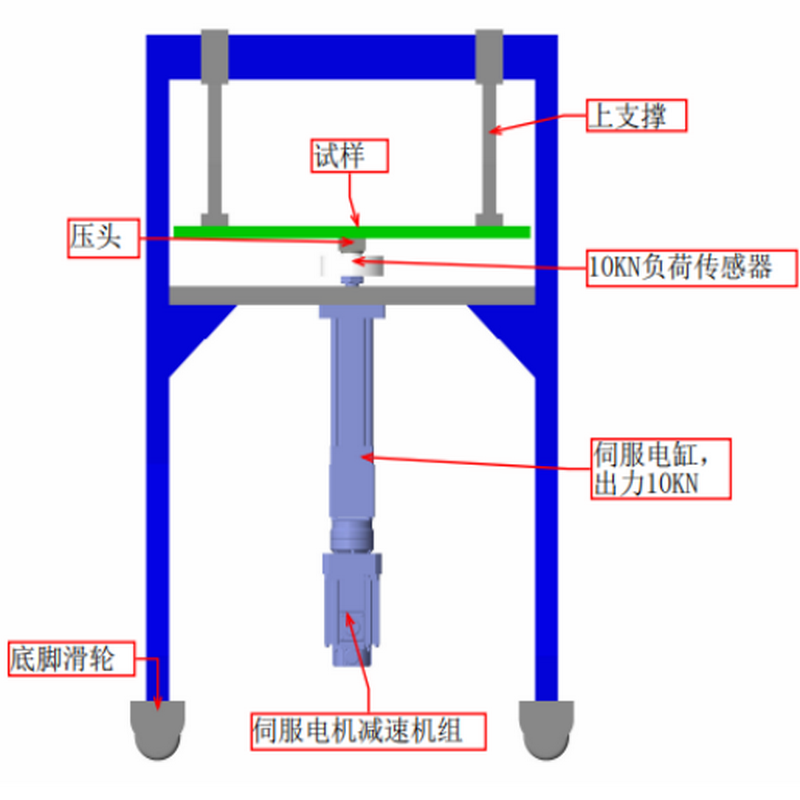

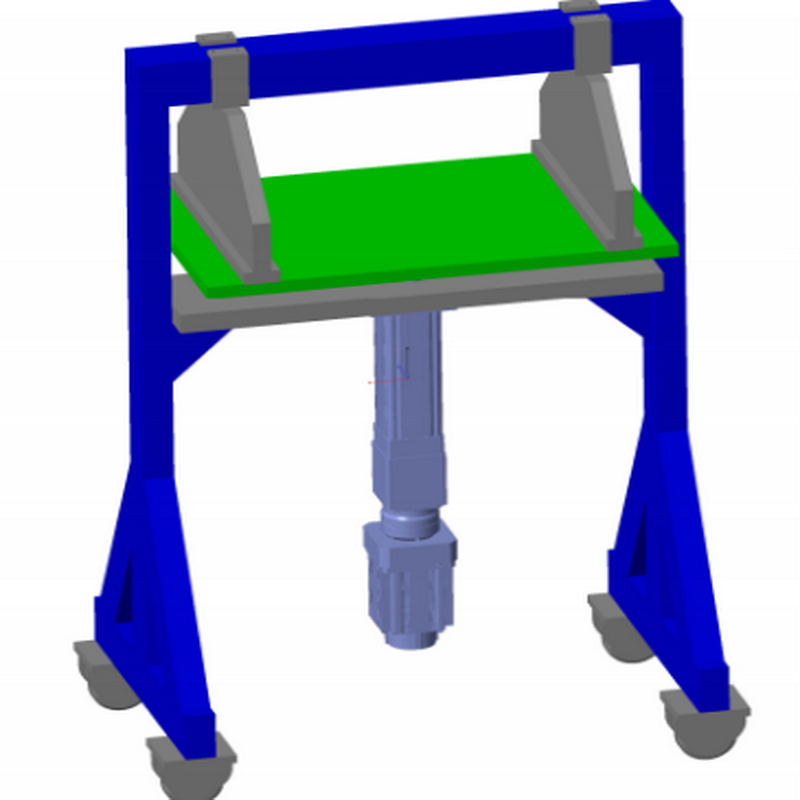

　　沟盖板压力机结构介绍：

　　本机主要由可移动式主机框架、框架下置式集成加载检测做动单元（包括电动缸、减速机、伺服电机、负荷传感器）、全数字控制器及便携式移动电源组成。主机包括主体移动框架部分（反力框架、框架滑轮、加载平台、加载平台框架等）、可移动支座部分（包括支座支架、支座垫块、移动支架锚固螺栓、固定盖板螺栓等），另外配置磁性表架、百分表等检测试样实时变形。主机底部安装有万向滑轮，可以移动转弯，同时通过移动支座，可以适应不同尺寸活性粉末混凝土盖板的加载测试。荷载的施加采用全数字控制电动伺服缸加载，力值由负荷传感器测试，精度高，重复性好，同时采集盖板挠度数值，通过盖板的力-位移曲线，判读活性粉末混凝土盖板的开裂荷载和抗弯承载能力。

　　沟盖板压力强度试验机特点：

　　1、负荷测量：采用高精度负荷传感器、线性重复性好，抗冲击能力强、稳定可靠、寿命长等优点。

　　2、加载方式：全数字控制器驱动伺服电机自动加载。

　　3、载荷保护：负载超过MAX负荷的2～5%自动停机保护。

　　4、位移测量：采用伺服电机自带编码器标定测量位移，精度高，线性、重复性好。

　　5、变形测量：配置磁性表架、百分表检测试样实时变形。

　　6、试验结果：可根据用户要求自动求取各种试验结果。

　　7、试验数据：实时显示运行数据，运行数据可存储，并可导出至微机系统进行分析处理。

　　8、控制方式：力、位移闭环控制功能，能实现等载荷速率加载或等应力速率加载。

　　沟盖板压力强度试验机主要技术参数：

　　型号规格：LW-GGB1T

　　试验力（kN）：10

　　准确度等级 1级

　　测量范围(kN) 2%—100%F.S

　　试验力示值相对误差 ≤±1%

　　加荷速率 0.01 kN/s-1kN/s

　　加荷控制方式 电动伺服加载

　　上下净空间(mm) 200

　　两立柱间间距(mm) 1200

　　电缸行程 (mm) 200

　　电源功率（KW） 0.4

　　电源输入电压 AC220V

　　主机外形尺寸(mm) 约900*600*1200

　　电源储能容量 3000wh

　　电源功率 1kW

　　电源重量 18kG

　　电源外形尺寸(mm) 310*285*180

　　沟盖板压力强度试验机主要是能现场检测而非实验室使用，更能方便客户，并配有移动电源，轮子移动方便。若需要详细资料可以咨询联往检测设备。
