联系人：刘经理
邮箱：360196680@qq.com
电话：15342359260
地址： 湖北孝感市汉川市汉川经济技术开发区华中国际企业城B1-F15号
星聚牌无收缩灌浆料 自流态 鄂州C80无收缩灌浆料
灌浆料技术在混凝土路面的应用
水泥混凝土路面的高速公路建成通车一段时间后，由于众多车辆严重超载，以及路基局部软弱等原因，一些部位出现不均匀下沉，使路面凹陷，导致跳车现象，如不及时处理，会出现板底脱空、断板、翻浆、错台、崩边、坑洞等病害，较后会发展成严重破碎板，严重影响行车的安全性、舒适性，影响行车速度以及路容路貌。局部范围内受施工规模、施工厚度、加铺后养护等因素限制我们采用换板灌浆料加固法。“换板调平法”是处理路面凹陷病害的常规方法。造成凹陷的病根——路基软弱，“换板调平法”没有得到有效处理，通车一段时间后，旧病复发，使换板工作频繁，反复进行，永无休止，不仅浪费大量资金，也造成非常不好的社会影响。为解决该跳车病害采用高强无收缩灌浆料技术先加固路基，病根，再调平面板方案。在佛开高速公路K59+020~045段右幅路面进行试验。确定灌浆施工参数与施工工艺，以及工程造价。探讨灌浆料加固调平法的技术经济可行性。合理地使用高强灌浆料浆液压力并造成适宜的上抬力，能使下沉的建筑物回升到相当准确的位置。采用压密灌浆原理，通过钻孔向土中灌入极浓的浆液，在灌浆点使土体压密而形成浆泡。当浆泡的直径较小时，灌浆压力基本上沿钻孔的径向即水平向扩展，随着浆泡尺寸的逐渐增大，便产生较大的上抬力而使路面抬动。在土体中利用灌浆料加固原理可描述如下：配制好的浆液藉用特制的双液灌浆系统送到需加固的土层中，浆液先是填充土体裂隙(并不进入颗粒之间)并迅速初凝，裂隙被“堵塞”后，灌浆压力即自行上升，使土体产生“液压开裂”，浆液沿裂面进入并迅速初凝，入浆通道也被“堵塞”，于是又产生新的劈裂面。在此同时，随着高强度灌浆料浆液的连续进入，已经初凝的浆液对劈液面的土体进行挤压，使土体颗粒产生移动，重新排列进而脱水密实。上述过程不是逐一发生，而是几乎同时发生的，并在一定范围内在不同的部位以同一方式连续而密集地重复，使被加固土体充分地得到劈裂灌浆和压密灌浆的双重作用。然而，获得这样的效果无需具有劈裂灌浆和压密灌浆所必需的较高灌浆压力，通常使用0.1～0.5MPa灌浆压力即可使各种土体充分进浆。灌浆料的凝固时间的可控性使土体很容易发生“液压开裂”，同时又使浆液不会“跑”得太远而造成浪费。

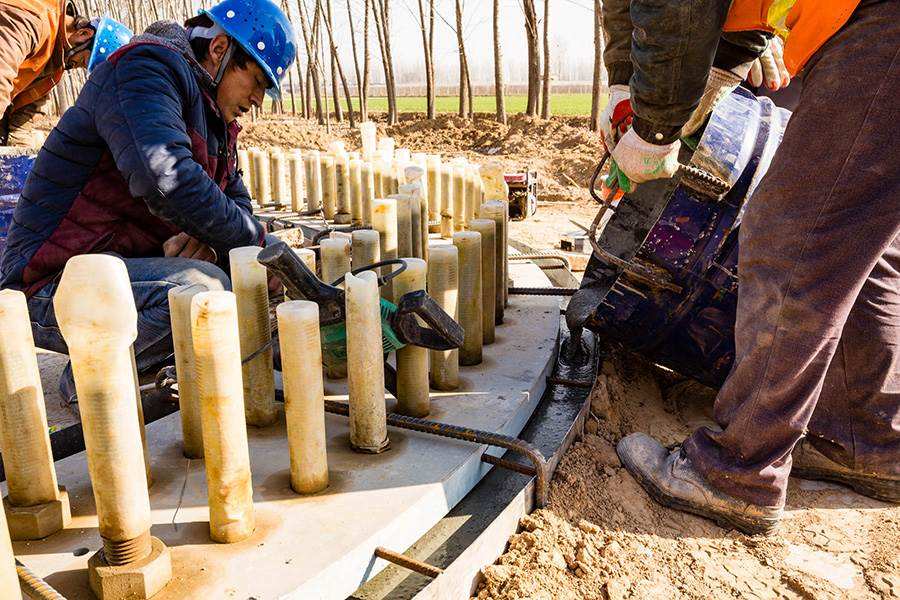

风电基础灌浆料；强度 100Mpa以上； 无收缩 无泌水 超流态 无空鼓 风电基础灌浆料是一种用高性能聚合物改性的水泥基灌浆材料，采用了多种无机添加剂，具有很好的施工性能，自动流平，凝固后，早期强度发展快，具有早强、无收缩等特点，主要应用于风电设备基础底座灌浆设备安装使用；也可以用于高速铁路、客运专线、高速公路等的支座灌浆。
XJ-C80高强度无收缩灌浆料，28天抗压强度≥80Mp，实际检测28天可以达到90Mp以上，我们只做合格的产品，可签合同。
主要用于风电设备安装工程灌浆，发电机底座的安装以及其他附属设施的基础灌浆；适用于恶劣条件下的灌浆，如海洋风电基础的水下灌浆，沙漠环境中的基础灌浆。对设备二次基础灌浆强度要求较高，大型设备的底座及地脚螺栓等部位。
产品特点：
1、大流动度：不泌水、不离析，灌浆保证密实；
2、早强高强：1d抗压强度可达50MPa，3d抗压强度75MPa,28d抗压强度可达110MPa以上；
3、微 膨 胀：浇注体无收缩，确保设备长期安全运行；
4、耐油渗：密实性好，油污环境中使用，强度无衰减；
5、抗疲劳：良好的持久性、抗疲劳性；
6、耐候性好：-40～400℃长期安全使用；环保——低粉尘，保证施工人员的安全。
施工方法及步骤：
施工前应准备搅拌设备、养护物品和必要的工具。
步：基础处理
1、基础表面应进行凿毛处理，或采用专用新老混凝土界面剂做界面处理。
2、清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。
3、灌浆前24h，基础表面应充分湿润，灌浆前1h，积水。
步：支模
1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆( 推荐901快速堵漏王)、胶带等封缝，达到整体模板不漏水的程度。2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。2、模板顶部标高应高出设备底座上表面50mm。3、灌浆中如出现跑浆现象，应及时处理。
第三步：灌浆料配制
1、本产品用量为2.2-2.4吨/m3，一般按产品11.5%的加水量标准加水搅拌
2、推荐采用机械搅拌方式，搅拌时间一般为3min。采用人工搅拌时，应先加入2/3的用水量拌和2min，其后加入剩余水量搅拌3min至均匀。
3、每次搅拌量应视使用量多少而定，以保证40min以内将料用完。4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。
第四步：灌浆施工方法
1、较长设备或轨道基础，应采用分段施工。2、二次灌浆时，应符合下列要求。
① 二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。
② 灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。
③ 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。
④、设备基础灌浆完毕后，应在灌浆后3-6h沿设备边缘向外切45度斜角以防止自由端产生裂缝，如无法进行切边处理，应在灌浆后3-6h后用抹刀将灌浆层表面压光。
⑤、当设备基础灌浆量较大时，灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。
第五步：养护
1、灌浆完毕后30min内应立即加盖湿草或岩棉被,并保持湿润。
2、灌浆料达到拆膜时间后，可进行设备安装。
3、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6h后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。
4、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36h,以免损坏未结硬的灌浆层。
环氧树脂灌浆料灌浆完成后有什么需要注意的事项吗？
环氧材料的固化成型过程是一个很复杂的物理变化和化学变化过程,其影响因素也很多.环氧树脂的固化成型过程及影响因素可概括如下
一、环氧胶液(液态环氧树脂胶液,或环氧树脂溶液,或环氧树脂熔液)对固体材料(纤维、填料、被粘接面、涂层基底等)的润湿、浸渍.也可制成预浸料或模塑料.主要影响因素是胶液与固体材料的相容性(亲和性,可用调整胶液配方设计和固体表面 处理等方法来改善)和胶液的黏度,(取决于胶液配方和环境温度).
二、物料充填模腔或流平,形成致密的物体.主要影响因素是物料的流动性,主要是胶液的黏度.这都取决于胶液配方和环境温度.可以用加压和抽真空的方法来协助实现充模及形成致密的物体.
三、进行固化反应.在一定的条件下环氧低聚物与固化剂、改性剂开始反应,从胶液→凝胶化→玻璃化→三维交联结构固化物.主要的影响因素是体系的热历程.包括：预热温度、升降温速度、固化温度、固化时间、后固化温度及时间等.此外,固化压力对固化反应及制品的密实和形状稳定也有一定的作用.主要影响因素是胶液配方和环境温度及湿度等.
四、环氧基体(环氧固化物)的结构形成.这是随着环氧树脂固化反应的进行而逐步形成的.包括固化物化学结构的形成和固化物聚集态结构的形成.主要影响因素是胶液配方和体系的热历程.
五、环氧材料界面层结构的形成.它也是随着环氧树脂固化反应的进行逐步形成的.不仅取决于胶液配方和体系的热历程,而且还与纤维、填料等材料的表面性能密切相关.综上所述,影响环氧材料固化成型过程的主要因素为 --胶液配方和纤维、填料等固体材料的表面性质,这取决于材料设计的正确性； --热历程和加压历程,如压力大小,加压时机,加压次数等,这取决于工艺设计的正确性,也就是通常所说的成型工艺三大要素：温度、时间、压力.
15342359260
