泥水分离A型斜板 侧向流斜板填料 絮凝沉淀池A型斜板填料

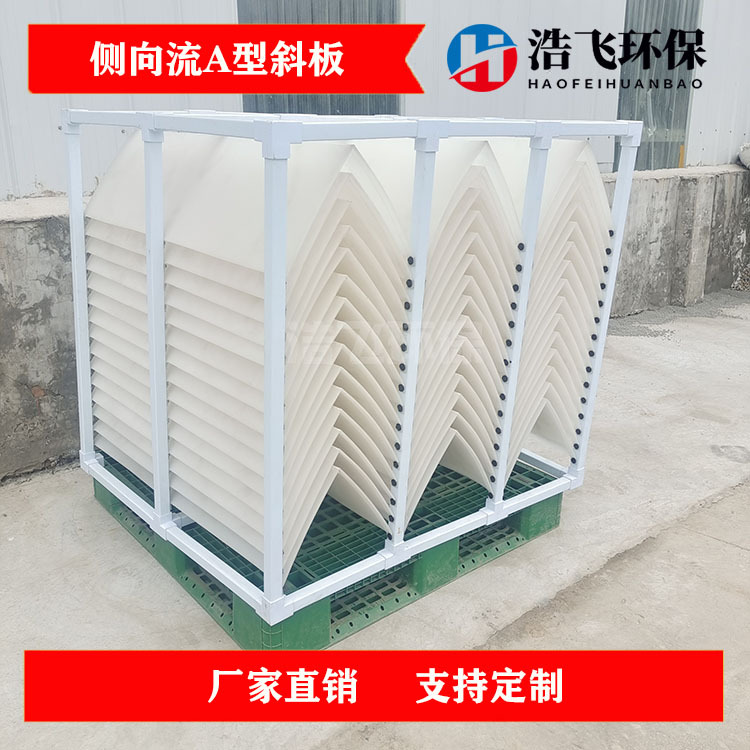

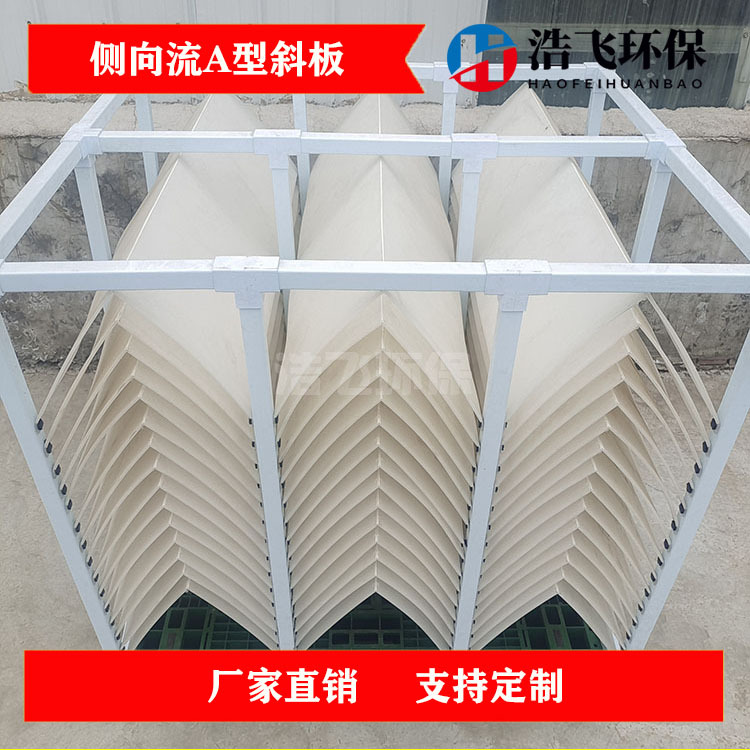

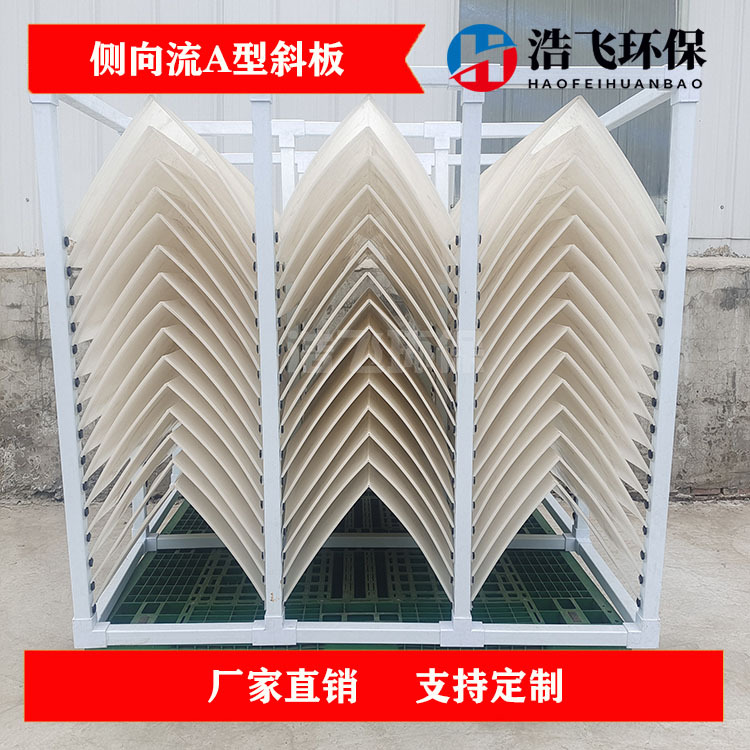

　　侧向流A型斜板沉淀工艺的设计构造从上图可以看到A型斜板以积木式组合装配方式叠放在一起，从一侧进水而另一侧出水，

　　两排侧向流A型斜板中间用挡水板挡住，内部形成封闭的泥区。

　　上述构造实现了水流沿水平方向流动，沉泥沿竖直方向降落，避免了水路和泥路之间相

　　互干扰，从而保证较高的沉淀效率。

上述侧向流A型斜板沉淀工艺构造：

　　①两斜板已设定的角度组合成A型，角度范围为20°—90°；

　　②侧向流A型斜板，用工程塑料一次加工成型；

　　③在垂直方向按照相同中心轴线、相同间距组合应用，组合后相邻的两块斜板构成沉淀

　　单元。

　　由上述构造及工作原理可以看出：

　　①积木式组成结构，不需固定，移动简便，检修维护方便。

　　②特有的结构形式，使得太阳辐射仅能影响的最顶上的一层，方便更换，使得寿命可以

　　达到20-30年。

　　③水流沿着水平方向进行，泥竖直下落，且泥、水分离，各走分离路径，分离效率高，

　　不会出现矾花上浮，水流短路现象。

　　④适用于大中小各种规模的水质沉淀工艺。

　　⑤排泥采用斗式排泥，穿孔排泥或底部刮泥机排泥。侧向流A型斜板在新建及改造工程中的应用优势①相比较于平流沉淀池，采用侧向流A型斜板工艺可以有效提高沉淀池的有效系数（指

　　增加斜板沉淀面积后，实际所能提高的沉淀效率和理论上可以提高的沉淀效率的比值）

　　，一般为70%-80%；同时可以有效解决平流沉淀池占地面积大这一缺点。

　　②普通斜管（板）沉淀池，由于斜管（板）在使用中受太阳辐射老化更换需要更换整个

　　池内的斜管（板），费用较大；同时设计时需严格长宽比，以避免配水不均匀，造成处

　　理效果不佳；相比较于普通斜管（板）沉淀工艺侧向流A型斜板沉淀工艺沉淀效率高，

　　通常为普通斜管（板）沉淀池效率的2倍以上；池型长宽比例没有严格限制，总平面布

　　置比较灵活方便；池体深度可深可浅，可灵活掌握，使高程布置及总平面布置更为方便。
