| 型号 |
三分力带扭矩传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
柱式 |
| 材质 |
不锈钢 |
适用温度 |
常温 |
| 数量 |
999 |
2847479533 |
|
| 厂家 |
深圳威思特传感测控有限公司 |
|
三维力带扭矩测量传感器特点及应用：它可以同时检测空间中一个方向的扭矩和两个方向的压力（Fx、Fy、Tz)不同维度的相互干扰小，有效的防潮防尘，可直接用于力控制，产品既可与控制计算机连接，也可连接终端，构成独立的测试装置。可选用我司配套的信号放大器（0-5V、0-10V、0-20mA、4-20mA）、力值显示仪表（自带模拟量，RS485、RS232通讯），RS485数字转换器、PLC数据采集。
主要应用于自动化工具测试,机器人抛光、机器人手过载保护测试、汽车制造、航空航天、轻纺工业、机器人、康复医疗、磨削测试、换挡测试等领域。

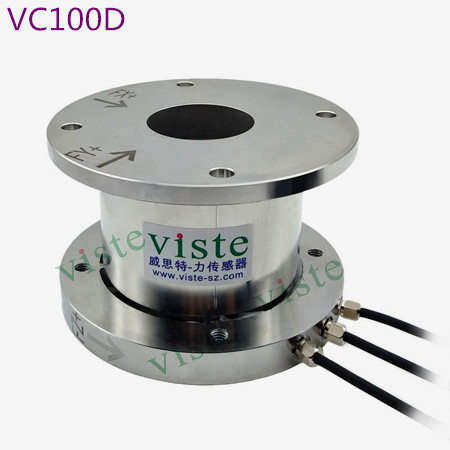

型号：VC100D
量程范围： (FX=FY：100～2000N Tz=10～100N.m)
其它：可非标定制
三维力带扭矩测量传感器尺寸图：
三维力带扭矩测量传感器技术参数：
| 额定输出 | Rated Output | 1.5±0.2mV/V |
| 综合精度 | Total Accuracy | 1% of rated output |
| 推荐激励电压 | Rated Excitation | 5-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±1% of rated output |
| 滞后 | Hysteresis | ±0.5% of rated output |
| 非重复性 | Nonrepeatability | ±0.5% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.5% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -5℃ to +60℃ |
| 工作温度范围 | OperatingTemp | -5℃ to +60℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.1% of rated output/℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.2% of rated output/℃ |
| 输入阻值 | Input Resistance | 785Ω±20Ω |
| 输出阻值 | Output Resistance | 700Ω±10Ω |
| 绝缘阻值 | Insulation Resistance | ≥2000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP65 |
| 弹性体材料 | Elastomer material | 不锈钢 Stainless Steel |
| 电缆线规格 | Cable specification | 3*Φ5*3000mm四芯带屏蔽电缆 |
| 接线方式 | Mode of connection | 红---电源+ 黑---电源- 绿---信号+ 白---信号-
|
