| 型号 |
100kg 50kg 30kg三维力测量传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
柱式 |
| 材质 |
不锈钢 |
适用温度 |
常温 |
| 加工定制 |
否 |
额定载荷 |
X:5/10/15/20/30/50kg Y:5/10/15/20/30/50kg Z:5/10/15/20/30/50/100kg |
| 重复性 |
±0.5% of R.o. |
绝缘电阻 |
＞5000MΩ（50V） |
| 电源电压 |
5-12V |
极限过载 |
±200% of R.o. |
| 安全过载 |
±150% of R.o. |
是否进口 |
否 |
| 最大使用电压 |
12V |
温度补偿范围 |
-10...+40℃ |
| 灵敏度 |
1.0-1.5mV/V |
工作温度 |
-20...+60℃ |
| 输入阻抗 |
385±30Ω |
输出阻抗 |
385±50Ω |
| 绝缘电阻 |
＞5000MΩ（50V） |
绝缘阻抗 |
＞5000MΩ（50V） |
| 非线性 |
±0.5% of R.o. |
数量 |
999 |
|
2847479533 |
厂家 |
深圳威思特传感测控有限公司 |
三维力传感器_三轴力传感器VC48D主要应用于：机械手转动力测量、机床加工中刀具3个方向受力控制。自动化控制和其它测试设机组。
型号：VC48D
量程： ( X : 5kg-50kg Y : 5-50kg Z : 5-100kg )
精度：0.5%F.S
额定输出：1.0-1.5mv/v
激励电压：5-12v
受力方向：三向受力
产品特点
同时测量3个方向力 不锈钢材料 相互干扰误差小
可配置放大器、仪表、PLC数据采集 可按要求定制

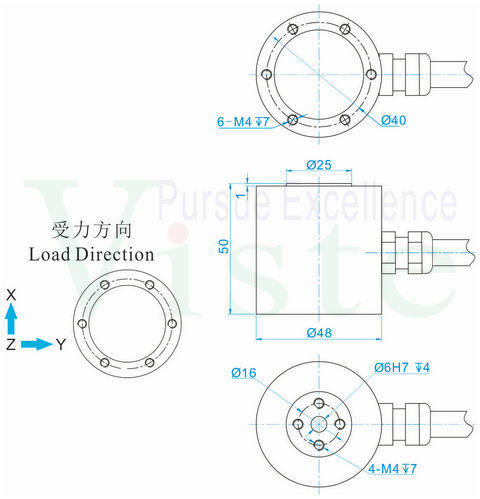

产品尺寸
技术参数
| 量程 | X:5/10/15/20/30/50kg Y:5/10/15/20/30/50kg Z:5/10/15/20/30/50/100kg
|
| 额定输出 | 1.0-1.5mV/V |
| 激励电压 | 5-12V |
| 零点输出 | ±2% of R.o. |
| 非线性 | ±0.5% of R.o. |
| 滞后 | ±0.5% of R.o. |
| 非重复性 | ±0.5% of R.o. |
| 蠕变（30分钟） | ±0.1% of R.o. |
| 安全过载 | ±150% of R.o. |
| 极限过载 | ±200% of R.o. |
| 温度补偿范围 | -10...+40℃ |
| 工作温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./10℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./10℃ |
| 输入阻值 | 385±30Ω |
| 输出阻值 | 700±5Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP65 |
| 弹性体材料 | 不锈钢 |
| 导线 | ?6*3000mm 八芯屏蔽电缆线 |
| 接线方式 | 电压：红---电源+ 黑---电源-
FX: 绿---信号+ 白---信号- FY: 蓝---信号+ 黄---信号- FZ: 紫---信号+ 灰---信号-
|
非人为损坏，可质保3年。
